 Tippen Sie auf die gewünschte Funktion, die dem Taster zugeordnet werden soll. Diese
 Drücken Sie den EXIT Taster um das Fenster zu schliessen, wählen Sie durch Antippen im
 Wenn den Tastern alle Funktionen zugeordnet sind drücken Sie den SAVE Taster um
Das SD9 ermöglicht es Ihnen, die komplette Ansicht des internen Displays oder auch nur Lyrics, Texte, Bilder und
Videos auf einem externen Monitor darzustellen. Drücken Sie den MENU Taster
das VIDEO Feld um die unten angezeigte Displayansicht zu öffnen:
- EXTERNAL MONITOR TYPE: Mit den Feldern VGA MONITOR und DVI MONITOR kann der angeschlossene
Monitortyp ausgewählt werden. Wenn zwischen diesen beiden Feldern umgeschaltet wird erscheint eine Meldung
im Display dass das SD9 neu gestartet wird. Damit werden für die Anzeige notwendigen Dateien geladen. (Wichtig:
ALLE auf dieser Seite durchgeführten Änderungen müssen mit diesem Reboot Vorgang gespeichert werden)
- MONITOR RESOLUTION: In diesem Bereich kann die Auflösung für den externen Monitor eingestellt werden. Je
höher die Auflösung, desto klarer und schärfer die Anzeige. Bitte beachten Sie aber auch welche Auflösungen Ihr
Monitor ermöglicht.
Funktion wird danach unter dem Taster angezeigt.
Display den nächsten Taster aus und wiederholen Sie den oben beschriebenen Vorgang
bis alle Taster wunschgemäß belegt sind. Denken Sie daran dass die Anzeige im Display
den Fußtaster FS 13 zeigt. Wenn Sie den Fußtaster FS 6 programmieren werden die
Taster 7 – 13 ignoriert.
dieses Setup zu speichern. Dazu müssen Sie sich noch auf der FOOTSWITCH Seite
befinden.Sie können insgesamt 4 dieser Fußschalter Setups einstellen und abspeichern.
( SET 1-4 am unteren Rand des Displays )

17. VIDEO MONITOR EINSTELLUNGEN

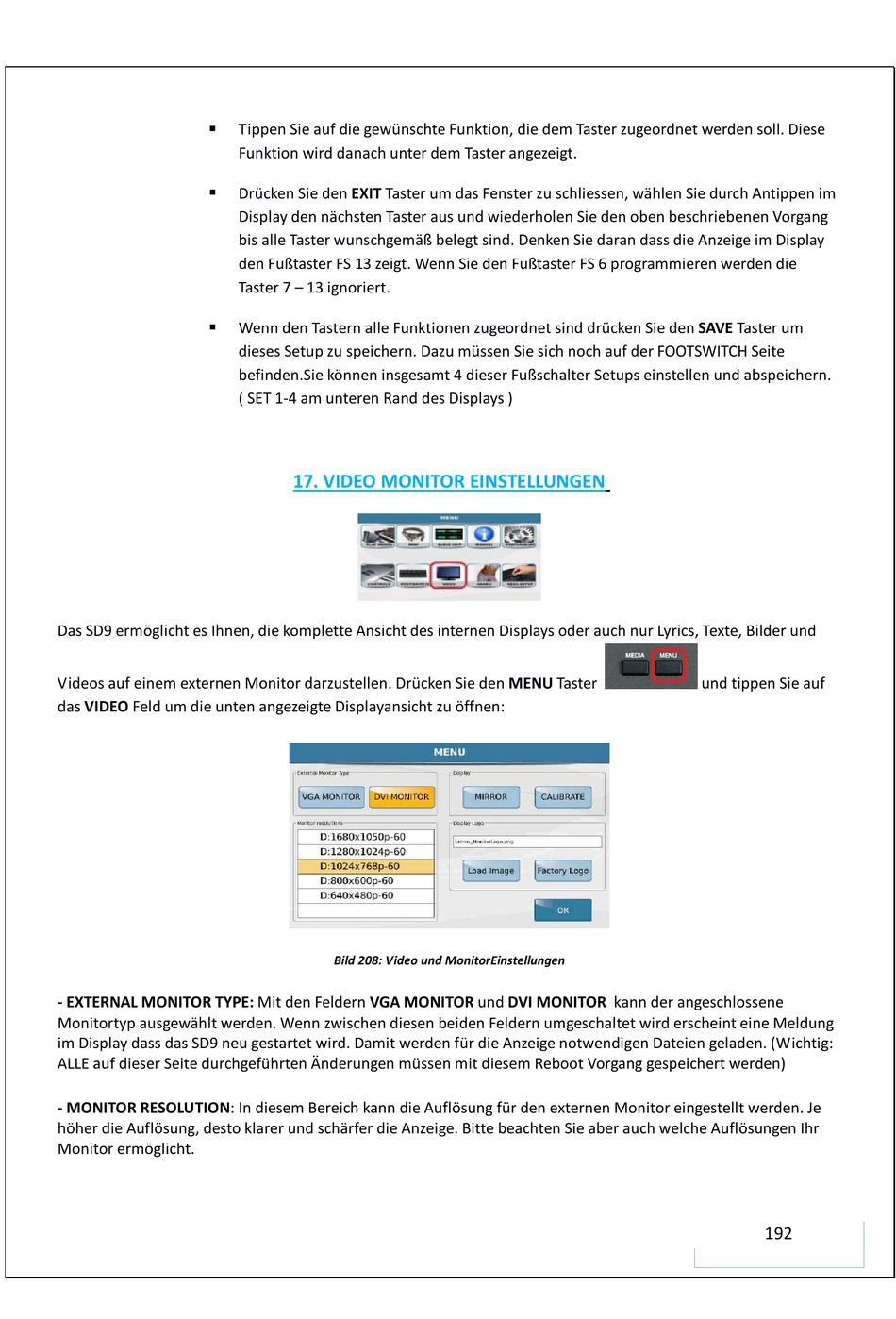

Bild 208: Video und MonitorEinstellungen
und tippen Sie auf
