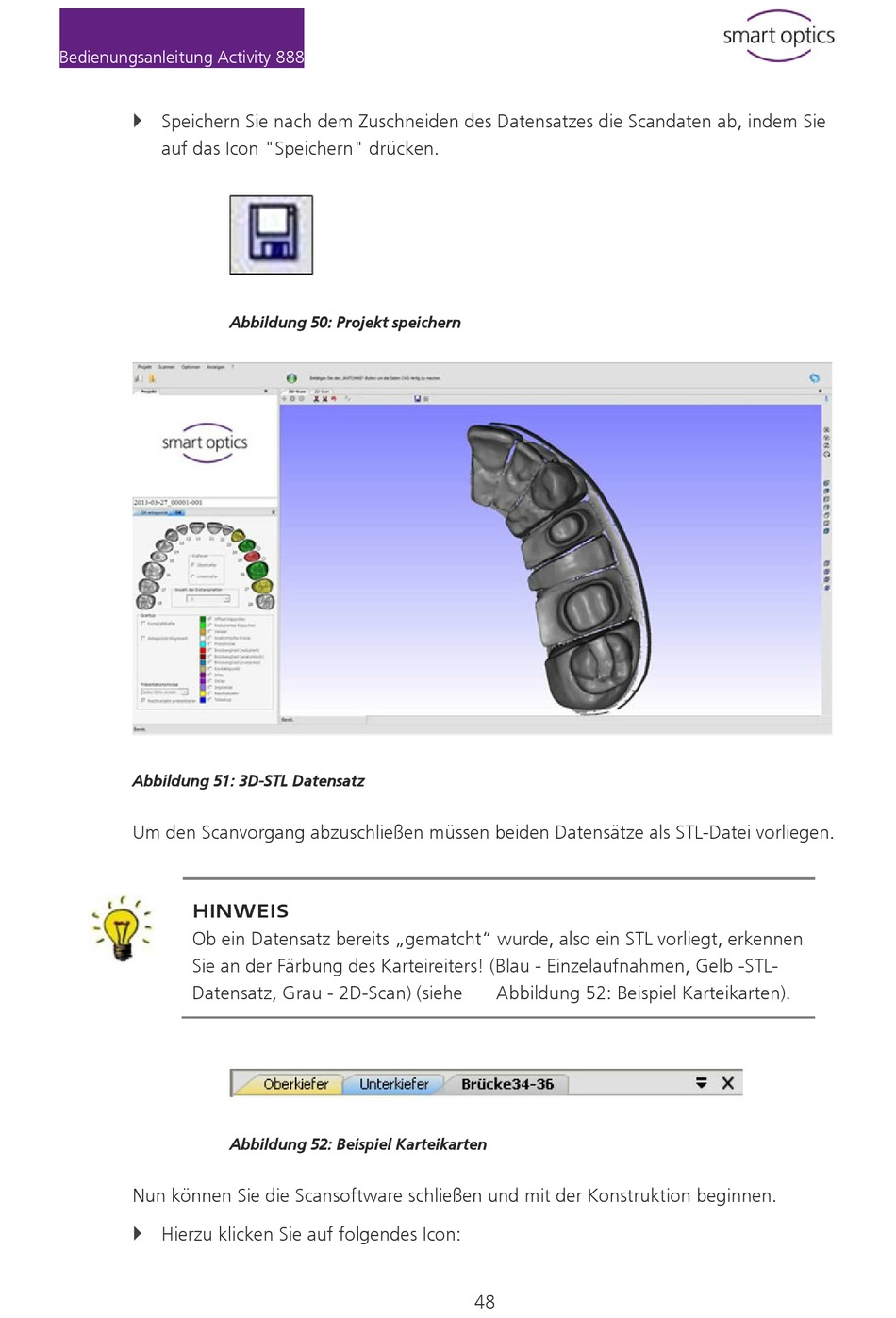

Bedienungsanleitung Activity 888

Speichern Sie nach dem Zuschneiden des Datensatzes die Scandaten ab, indem Sie
auf das Icon "Speichern" drücken.

Abbildung 51: 3D-STL Datensatz

Um den Scanvorgang abzuschließen müssen beiden Datensätze als STL-Datei vorliegen.
HINWEIS
Ob ein Datensatz bereits „gematcht" wurde, also ein STL vorliegt, erkennen
Sie an der Färbung des Karteireiters! (Blau - Einzelaufnahmen, Gelb -STL-
Datensatz, Grau - 2D-Scan) (siehe
Nun können Sie die Scansoftware schließen und mit der Konstruktion beginnen.

Hierzu klicken Sie auf folgendes Icon:

Abbildung 50: Projekt speichern

Abbildung 52: Beispiel Karteikarten

Abbildung 52: Beispiel Karteikarten).
48
