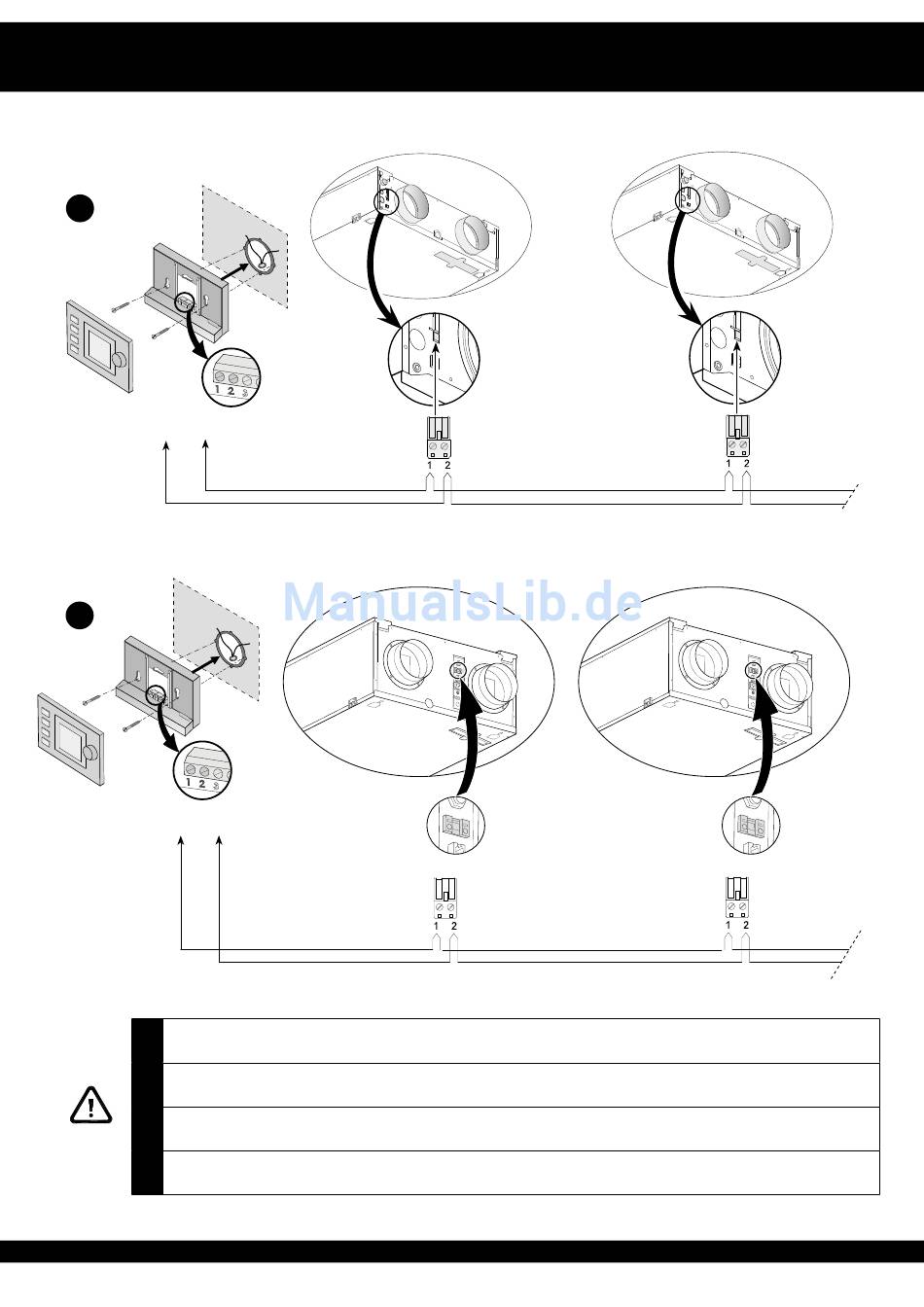

Elektrische schema accesoires/ Electric connections accessories/
Elektroanschlüsse Zubehörteile/ Acc. de raccordements électriques
F150-F200
4
nr.1 nr.2
F300
4
nr.1 nr.2
Belangrijk: I.v.m. polariteitsgevoeligheid altijd de eBus contacten nr.1 met elkaar doorverbinden en de contacten
NL
nr.2 met elkaar doorverbinden. Maximaal 10 toestellen (1 x Master + 9 x Slave)
Important: Because of polarity sensitivity, always connect contacts X1-1 to X1-1 and contacts X1-2 to X1-2. Ne-
GB
ver connect X1-1 and X1-2. A maximum of 10 appliances (1 Master + 9 Slave max.)
Wichtig: Wegen der Polaritätsempfindlichkeit immer die eBus-Kontakte Nr. 1 miteinander verbinden und die Kon-
DE
takte Nr. 2 miteinander verbinden. Max. 10 Geräte (1 Master + max. 9 Slave-Geräte)
Important: En raison de la sensibilité aux polarités, il faut toujours relier les contacts eBus X1-1 ensemble, et les
FR
contacts X1-2 ensemble. Maximum de 10 appareils (1 Maître + max. 9 Esclaves)
