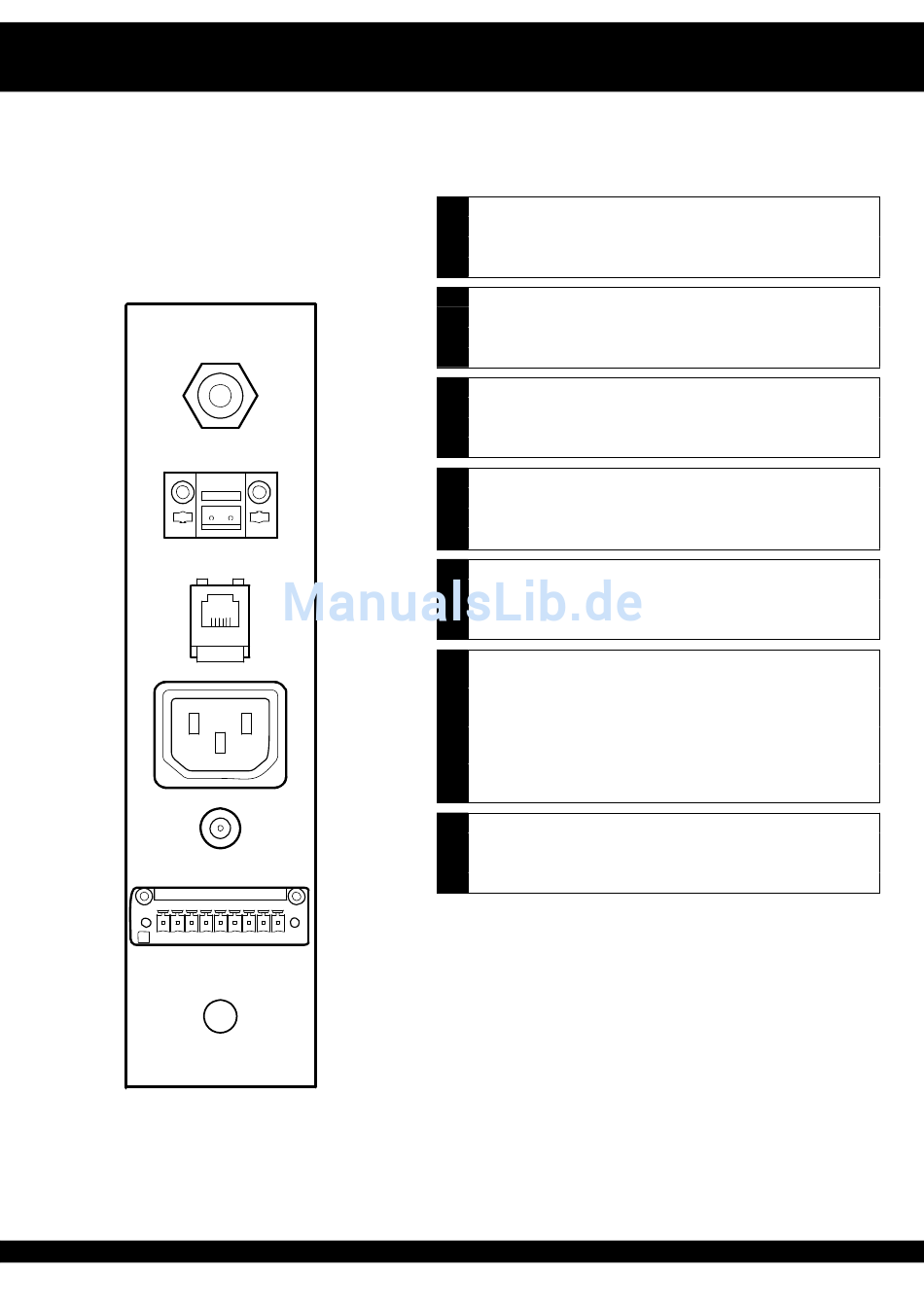

Elektrische schema accesoires/ Electric connections accessories/
Elektroanschlüsse Zubehörteile/ Acc. de raccordements électriques
F300
1 2
1 2 3 4 5 6 7 8 9
1 NL Netvoedingskabel 230V
GB Power plug 230V
DE Netzversorgungskabel 230V
FR Fil avec prise secteur 230 volt
2 NL EBus connector
GB EBus connector
DE eBus-Steckverbindung
FR Connecteur EBus
3 NL Modulaire connector t.b.v. toerenregeling
GB Modular connector for rpm control
DE Modularsteckverbindung für die Drehzahlregelung
FR Connecteur modulaire pour le réglage du régime
4 NL Connector t.b.v. voorverwarmer
GB Connector for postheater
DE Stecker für Vorheizregister
FR Connecteur pour branchement du préchauffeur
5 NL Service connector
GB Service connector
DE Service-Anschluss
FR Connexion de maintenance
6 NL Negen-polige schroefconnector
(alleen bij F300+ uitvoering)
GB Nine-pole screw connector
(only for F300+ version)
DE Neunpolige Schraubsteckverbindung
(nur bei F300+ Ausführung)
FR Connecteur à vis à neuf pôles
(modèle F300+)
7 NL Extra kabel doorvoermogelijkheid
GB Additional cable feed option
DE Durchführung Kabel
FR Possibilité de passage de câble supplémentaire
