Uitvoering/ Version/ Ausführung
Modèle

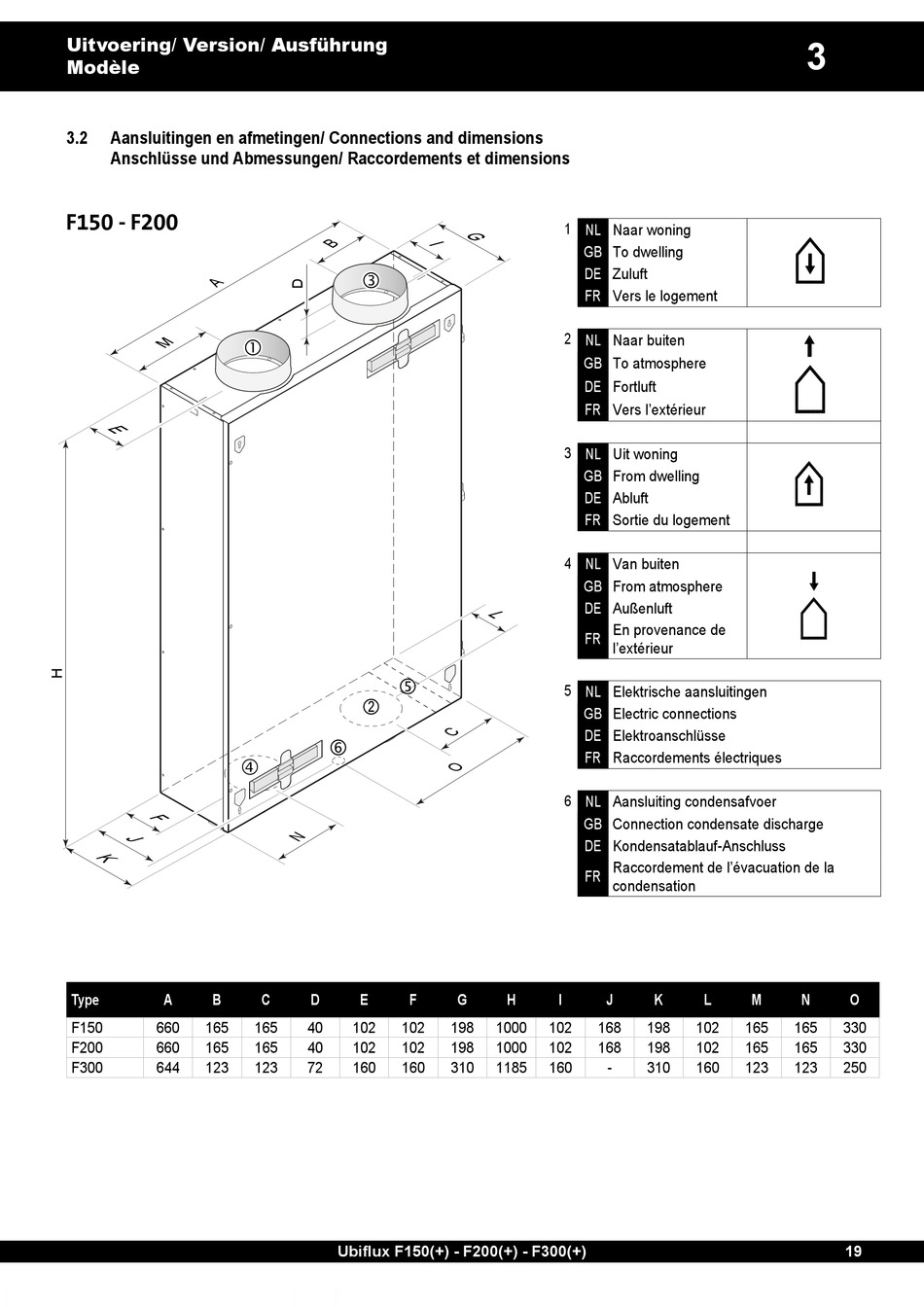

3.2 Aansluitingen en afmetingen/ Connections and dimensions
Anschlüsse und Abmessungen/ Raccordements et dimensions
F150 - F200
Type A B
F150 660 165
F200 660 165
F300 644 123

C D E F
165 40 102 102
165 40 102 102
123 72 160 160
Ubiflux F150(+) - F200(+) - F300(+)
1
NL Naar woning
GB To dwelling
DE Zuluft
FR Vers le logement
2
NL Naar buiten
GB To atmosphere
DE Fortluft
FR Vers l'extérieur
3
NL Uit woning
GB From dwelling
DE Abluft
FR Sortie du logement
4
NL Van buiten
GB From atmosphere
DE Außenluft
En provenance de
FR
l'extérieur
5
NL Elektrische aansluitingen
GB Electric connections
DE Elektroanschlüsse
FR Raccordements électriques
6
NL Aansluiting condensafvoer
GB Connection condensate discharge
DE Kondensatablauf-Anschluss
Raccordement de l'évacuation de la
FR
condensation
G H I J
198 1000 102 168
198 1000 102 168
310 1185 160 -
3
K L M N
198 102 165 165
198 102 165 165
310 160 123 123
O
330
330
250
