ubbink AIR EXCELLENT DUCTWORK Montageanleitung
Verwandte Anleitungen für ubbink AIR EXCELLENT DUCTWORK
Inhaltszusammenfassung für ubbink AIR EXCELLENT DUCTWORK
-
Seite 5: Allgemeine Beschreibung

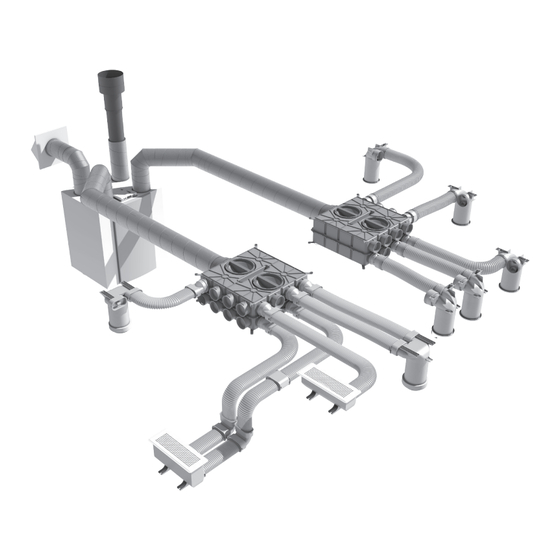

GERMAN (DE) EINLEITUNG Das Luftverteilsystem Air Excellent wurde speziell für Lüftungssysteme mit Wärmerückgewinnung entwickelt. Die Entwicklung beinhaltet in erster Linie Wellrohre, Zubehörteile und entsprechende Luftverteiler. Das Luftverteilsystem ist in unterschiedlichen Nennweiten erhältlich. Spezielle Dichtelemente garantieren eine hohe Luftdichtheit des Systems. Montieren Sie grundsätzlich immer unter Berücksichtigung der Regeln für Sicherheit und Gesundheit. - Seite 7 Semi-rigid duct Flexiblele buis Conduit flexible Wellrohr Condotto flessibile Semi- Circular circular Ductwork Ductwork Duct type D [mm] r [mm] Duct type A x B [mm] r [mm] r [mm] AE23C AE35SC 102 x 50 AE34C AE45SC 140 x 50 AE48C AE55SC 132 x 60...
- Seite 11 Montagebeugels Mounting clips Utilisation des colliers de fixation Befestigungsschelle Collari di fissaggio Aansluiting 90° Valve adaptor 90° Té de raccordement pour bouche ronde Decken-Auslass 90° Adattatore per valvola 90° min. 200 mm min. 300 mm min. 1000 mm...
