ubbink Ubiflux F150+ Bedienungsanleitung Seite 35

4
4.4 Ubiflux F Plus uitvoering/ Ubiflux F Plus version/ Ubiflux F Plus-Ausführung
Modèle Ubiflux F Plus
F150 - F200
De Ubiflux kan, naast de standaard uitvoering, ook worden
NL
besteld als "Plus"- uitvoering. In deze plus-uitvoering zit een
andere regelprint gemonteerd met 2 extra connectoren (X14
& X15) welke meer aansluitmogelijkheden heeft voor diverse
toepassingen.

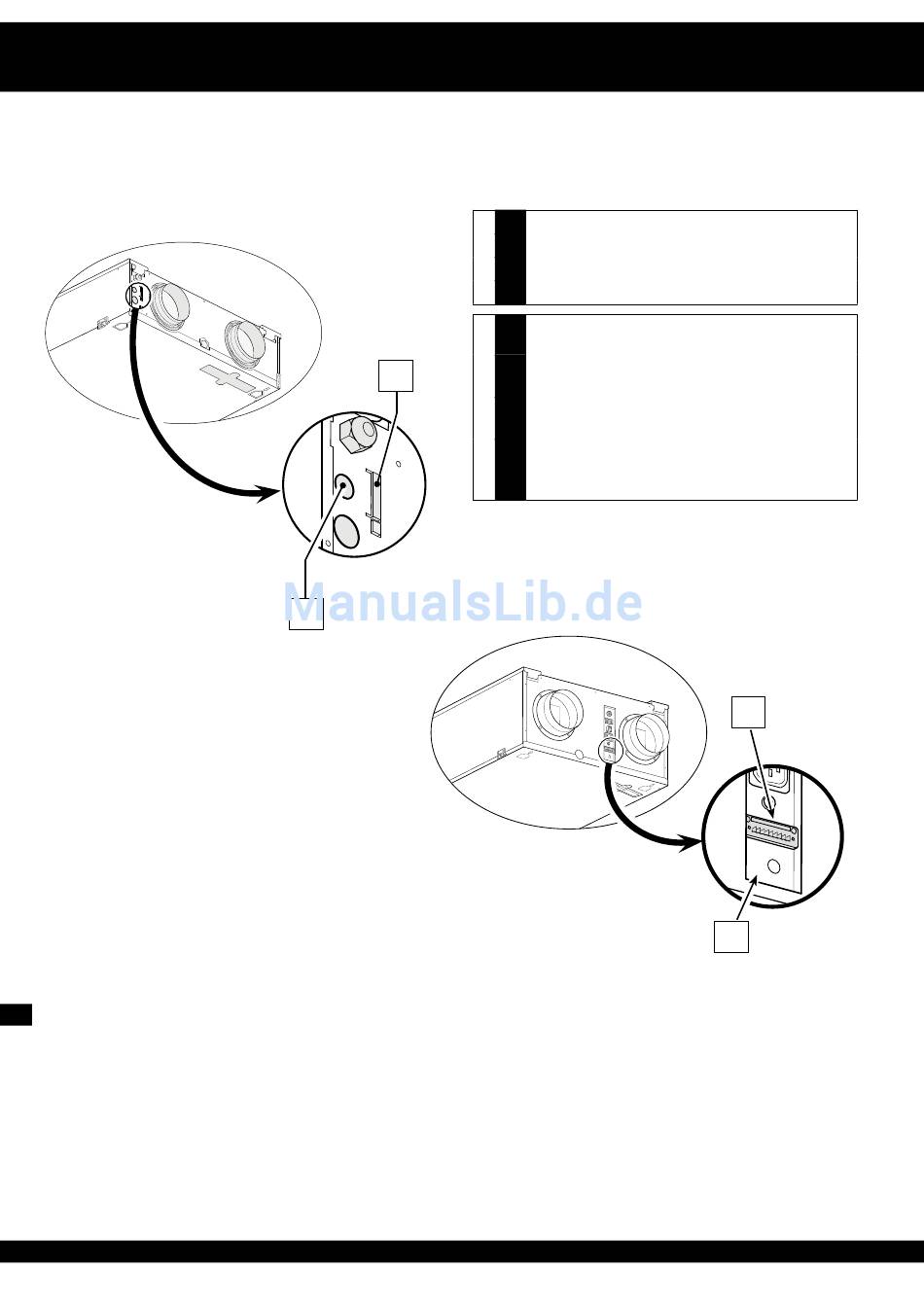

De alleen bij de Plus uitvoering aanwezige 9-polige connector
(verbonden met X15 op regelprint), is aan de buitenzijde van
het toestel bereikbaar.
32
A
B
F300
Wanneer een naverwarmer of extra voorverwarmer wordt aan-
gesloten op de connector X14 (bereikbaar na openen voorpa-
neel) moet door de installateur de hierop aangesloten 230 volt
kabel door een trekontlaster buiten het toestel worden gevoerd.
T.b.v deze (niet met toestel meegeleverde) trekontlaster dient
dopje te worden verwijdert op plaats waar deze trekontlaster
moet worden geplaatst.
Zie §9 voor meer informatie over de aansluitmogelijkheden van
de connectoren welke zijn aangesloten op Plus-uitvoering re-
gelprint X14 en X15.
Ubiflux F150(+) - F200(+) - F300(+)
Werking/ Operation/ Betrieb
NL 9-polige connector
GB 9-pole connector
A
DE 9-polige Steckverbindung
FR connecteur 9 pôles
Gat t.b.v. door installateur te monteren wartel (t.b.v.
NL
doorvoer kabel naverwarmer/ extra voorverwarmer).
Hole for gland to be mounted by installer (for
GB
sleeve cable postheater/ extra preheater).
B
Position Überwurfmutter für Durchführung des Ka-
DE
bel von Nachheizregister / zus. Vorheizregister.
Orifice pour le manchon (prévu pour le passage du
FR câble de post-chauffage / de préchauffeur supplé-
mentaire) à monter par l'installateur.
Fonctionnement
A
B
