6.2. Weitere Anschlüsse
HINWEIS: Vor der Durchführung jeglicher Arbeiten an der Einheit ist das Kapitel zu den
Sicherheitsstandards sorgfältig zu lesen.
WARNUNG! RISIKO DES UMKIPPENS: Vor der Durchführung jeglicher Arbeiten an der USV muss
diese gesichert werden.
WARNUNG! RISIKO DES UMKIPPENS: Um einen stabilen Betrieb der Einheit zu gewährleisten,
müssen die Module von unten nach oben eingeführt bzw. in umgekehrter Richtung entnommen
werden.
WARNUNG: Bevor Sie ein Modul entfernen, muss sichergestellt sein, dass die restlichen Module die Last
auch übernehmen können.

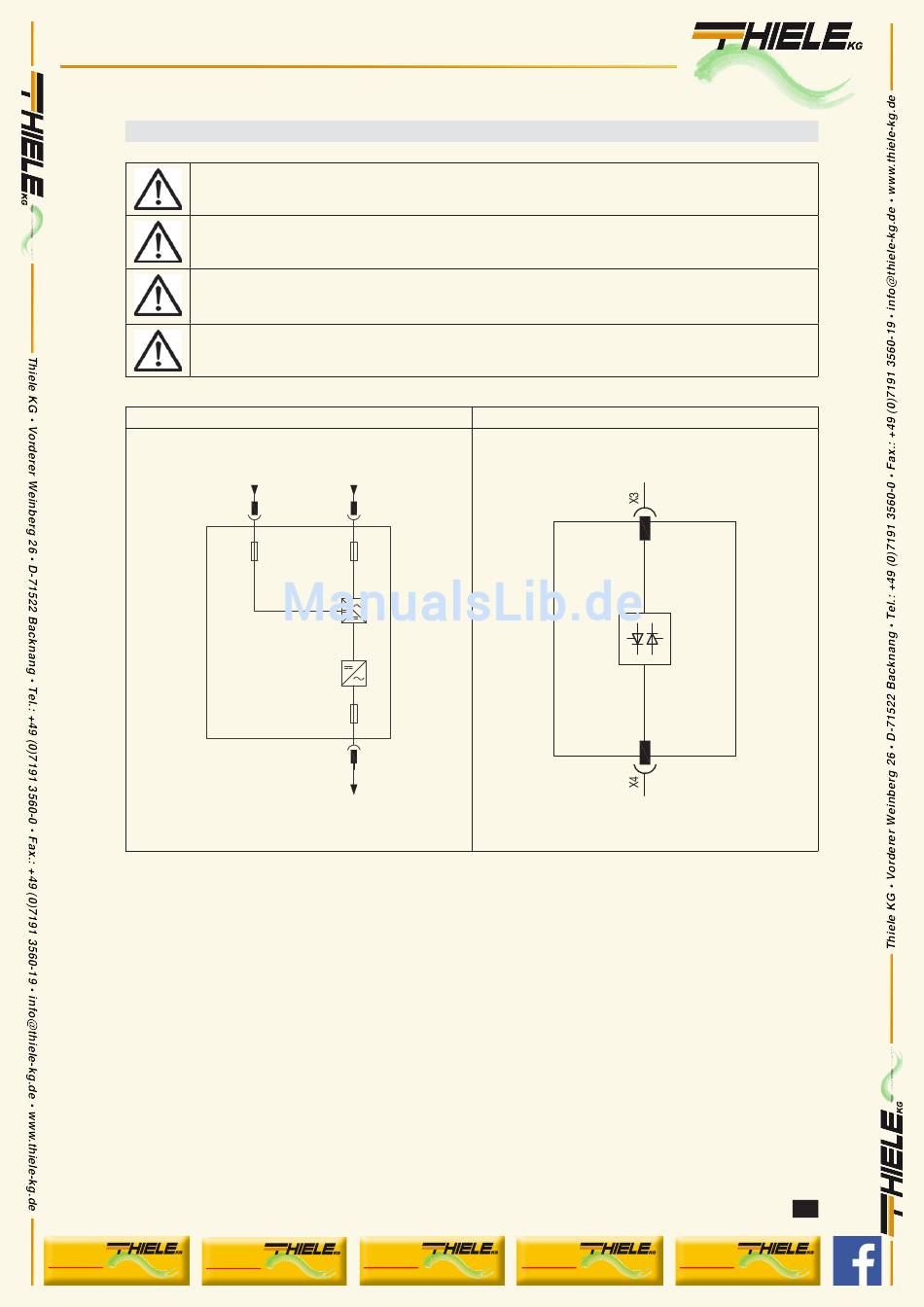

Schaltbild Stromversorgungsmodul
MODULYS RM GP Green Power 2.0 Serie bis zu 4 x 25 kW - Ref.: IOMMODGPXX06-DE 00
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
INPUT BATTERY
INPUT MAINS
+/-400 Vdc 3 W
400 Vac 3ph+N 50 Hz
X1
X1
F1/F2
F3/F4/F5
80 A
80 A
F6/F7/F8
80 A
X2
400 Vac 3ph+N 50 Hz
UPS OUTPUT
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
Schaltbild Bypass-Modul
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
CONTACT
YOUR CONNECTION TO SAFETY
AUXILIARY MAINS
400 Vac 3ph 50 Hz
400 Vac 3ph 50 Hz
UPS OUTPUT
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
CALLBACK
DE
