SICHERHEITS-Konfi guration
XJ2: AUS - XJ3: EIN
EINGANG/
Beschreibung
AUSGANG
IN1
USV AUS
IN2
Fehler Isolierung
IN3
Ladegerät aktivieren/deaktivieren
OUT1
Allgemeiner Alarm
OUT2
USV AUS aktiviert
Batterie schwach / Alarm
OUT3
Baldiger USV-Stopp
OUT4
Fehler Isolierung
(1). Die ADC-Karte bietet die Möglichkeit des Anschlusses eines externen NTC-Sensors zur Messung der externen
Batterieschranktemperatur.
NET VISION KARTE
NET VISION ist eine für Unternehmensnetzwerke entwickelte Kommunikations- und Verwaltungsschnittstelle.
Die USV verhält sich genauso wie ein Peripheriegerät im Netz. Sie kann ferngesteuert werden und gestattet das
Herunterfahren der Server-basierten Arbeitsplätze.
NET VISION ermöglicht eine direkte Schnittstelle zwischen USV und LAN-Netzwerk und vermeidet dabei die
Abhängigkeit vom Server und unterstützt SMTP, SNMP, DMCP und viele andere Protokolle und kommuniziert über
den Webbrowser. Die Kommunikation erfolgt über den Webbrowser.
MODBUS RTU / MODBUS TCP
Wenn die RTU/TCP-Karte in den Options-Steckplatz eingesetzt ist, kann die USV von externen Standorten mit dem
entsprechenden Protokoll (RTU/TCP) überwacht werden.
EMD
EMD überwacht Temperatur, Luftfeuchtigkeit und andere Bedingungen im Raum und bietet ferner 4 digitale
Eingangsanschlüsse für externe potenzialfreie Kontakte zur Überwachung von Sicherheitsalarmen für Wasser, Feuer
und Rauch. Das LCD-Display am EMD-Gerät bietet direkte Temperatur- und Luftfeuchtigkeitsinformationen.
TEMPERATURSENSOR
Der Temperaturfühler kann zur Überwachung der Batterietemperatur verwendet werden, wenn der Batterieschrank
von einem anderen Hersteller und nicht von Socomec geliefert wurde (alle von Socomec gelieferten
Batterieschränke sind serienmäßig mit dem Temperaturfühler ausgestattet). Der Fühler muss an der ADC-SL-Platine
mit dem entsprechenden Steckverbinder angeschlossen sein.

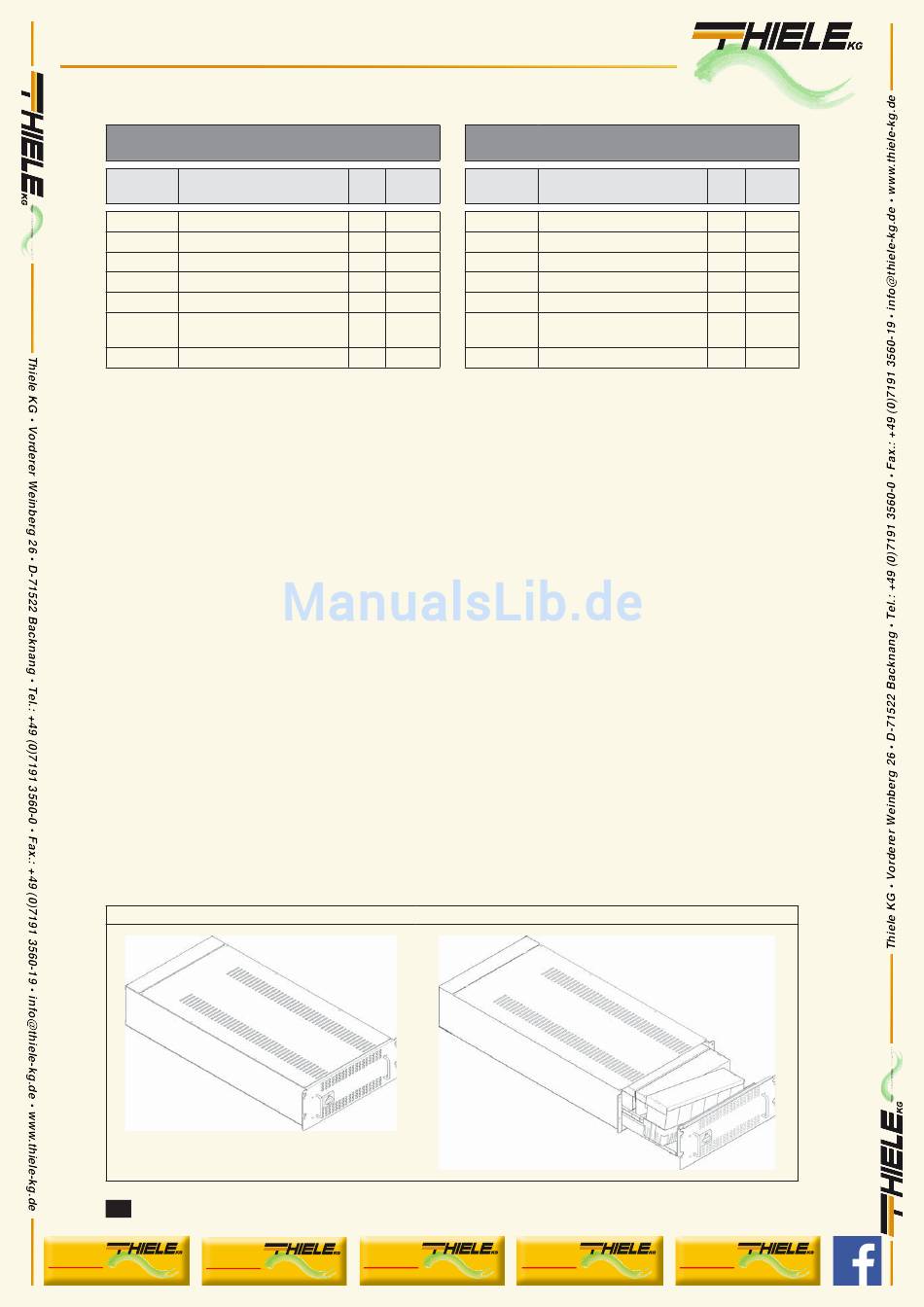

4HE RACK-MONTIERTES BATTERIEMODUL
Für den Einsatz im 19-Zoll-Schrank
40
DE
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Filter
Status
1
NO
1
NC
10
NC
10
NO/NC
1
NO
10
NO
1
NO
MODULYS RM GP Green Power 2.0 Serie bis zu 4 x 25 kW - Ref.: IOMMODGPXX06-DE 00
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
UMGEBUNGS-Konfi guration
XJ2: EIN - XJ3: EIN
EINGANG/
Beschreibung
AUSGANG
IN1
USV AUS
IN2
Programmierbarer Alarm
IN3
Batterietemperaturalarm
OUT1
Allgemeiner Alarm
OUT2
Batterietemperaturalarm
Überlastung oder Redun-
OUT3
danzverlust
OUT4
Programmierbarer Alarm
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
CONTACT
YOUR CONNECTION TO SAFETY
Filter
Status
1
NO
10
NC
10
NC
10
NO/NC
10
NO
10
NO
10
NO
