11. STANDARDFUNKTIONEN UND OPTIONEN
Technische Eigenschaften
ADC+SL-Karte
Net Vision Karte
MODBUS RTU / MODBUS TCP
EMD
Temperatursensor
4HE Rack-montiertes Batteriemodul
Gleitschiene

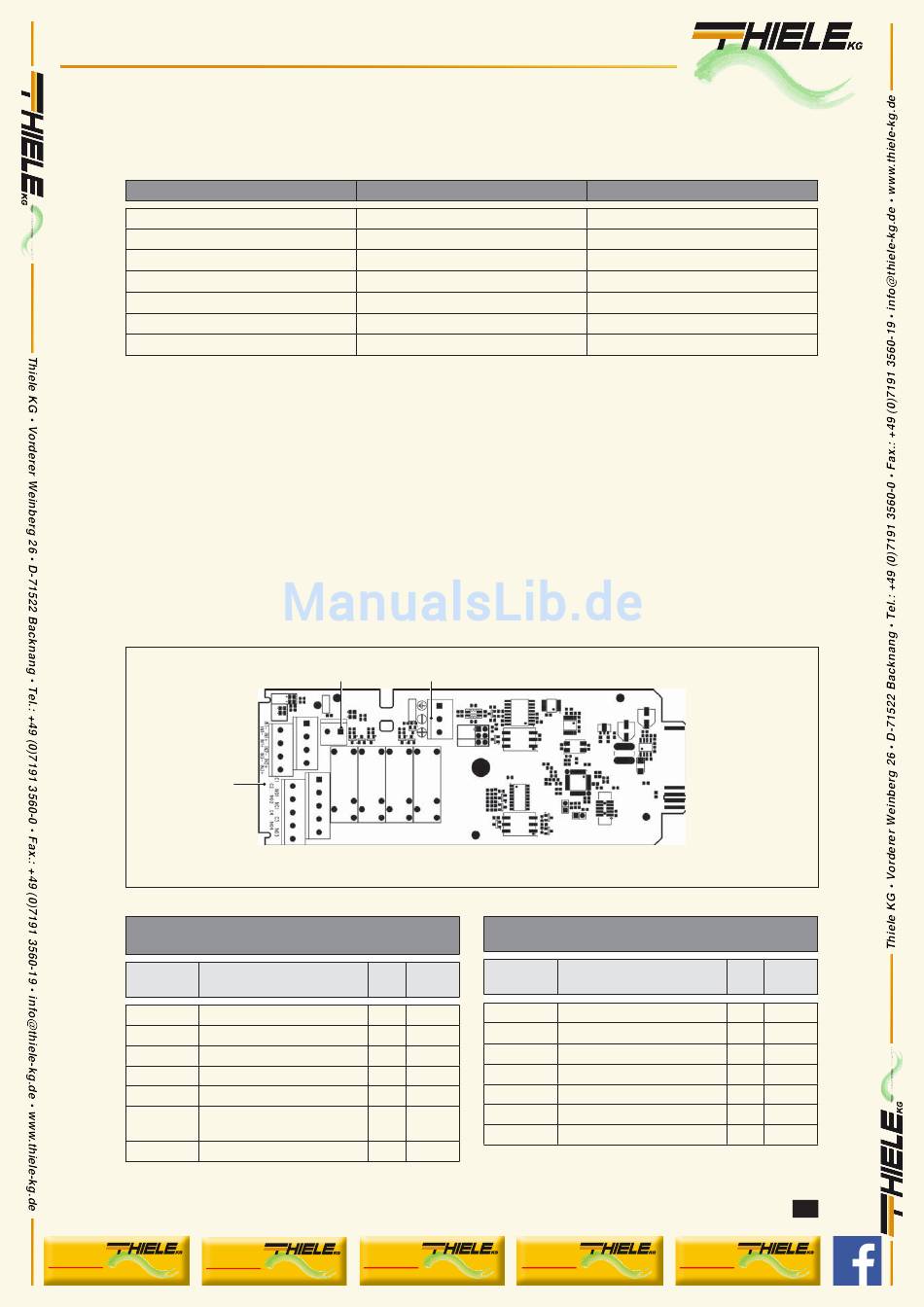

ADC+SL-KARTE
ADC+SL (Advanced Dry Contact + Serial Link (konfi gurierbarer potenzialfreier Kontakt + Serielle Verbindung)) ist ein
optionaler Steckplatz für eine Platine mit folgenden Merkmalen:
• 4 Relais für die externe Aktivierung von Geräten (Einstellung als normal geschlossen oder normal geöff net möglich)
• 3 freie Eingänge für den Bericht externer Kontakte an die USV
• 1 Anschluss für externen Temperaturfühler (1) (optional)
• RS485 isolierte serielle Verbindung mit MODBUS RTU Protokoll
• 2 LEDs für die Anzeige des Status der Platine
Die Platine ist als Plug&Play-Typ ausgeführt: die USV erfasst ihr Vorhandensein und ihre Konfi guration (mit den
zwei Strombrücken XJ2 und XJ3 können bis zu 4 Standard-Meldearten ausgewählt werden; näheres siehe das
USV-Handbuch) und verwaltet die ADC Aus- und Eingänge entsprechend. Mit Hilfe des Kundendienstes kann eine
kundenspezifi sche Betriebsart erzeugt werden.
Potenzialfreier
Kontakt
STANDARD-Konfi guration (Standard)
XJ2: AUS - XJ3: AUS
EINGANG/
Beschreibung
AUSGANG
IN1
USV AUS
IN2
Versorgung über Generator
IN3
Fehler Isolierung
OUT1
Allgemeiner Alarm
OUT2
Batterie wird entladen
Batterie schwach / Alarm
OUT3
Baldiger USV-Stopp
OUT4
Last an Bypass
MODULYS RM GP Green Power 2.0 Serie bis zu 4 x 25 kW - Ref.: IOMMODGPXX06-DE 00
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Typ
Kommunikation
Kommunikation
Kommunikation
Kommunikation
Kommunikation
Netz
Mechanisch
NTC-Sensor
RS485
Filter
Status
1
NO
1
NC
10
NC
10
NO/NC
30
NO
10
NO
10
NO
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
Verfügbarkeit
Optional verfügbar
Optional verfügbar
Optional verfügbar
Optional verfügbar
Optional verfügbar
Optional verfügbar
Optional verfügbar
OPTIONS SUPERVISOR Konfi guration
XJ2: EIN - XJ3: AUS
EINGANG/
Beschreibung
AUSGANG
IN1
USV AUS
IN2
Lüfter defekt
IN3
Batterie getrennt
OUT1
Allgemeiner Alarm
OUT2
Batterie wird entladen
OUT3
Redundanzverlust
OUT4
Batterie getrennt
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
CONTACT
YOUR CONNECTION TO SAFETY
Filter
Status
1
NO
10
NO
10
NC
10
NO/NC
30
NO
10
NO
1
NO
