5.1.9
Anschluss Zwischenschlauchpaket
Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am Schweiß-
oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins
Schlauchpaket zurückschieben!
Pos. Symbol
1
2
3
4
5
6
7
•
Kabelbuchse Schweißstrom (WIG) auf Anschlussstecker (WIG) stecken und durch Rechtsdrehen
verriegeln.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker der Steuerleitung in die Anschlussbuchse (5-polig) stecken und festziehen (Der Stecker
lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Überwurfmutter der Schutzgasleitung am Anschlussgewinde (G¼") gasdicht verschrauben.
099-000180-EW500
27.06.2017
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Anschlussstecker, 5-polig
Steuerleitung
Anschlussnippel G¼", Schutzgasanschluss
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion

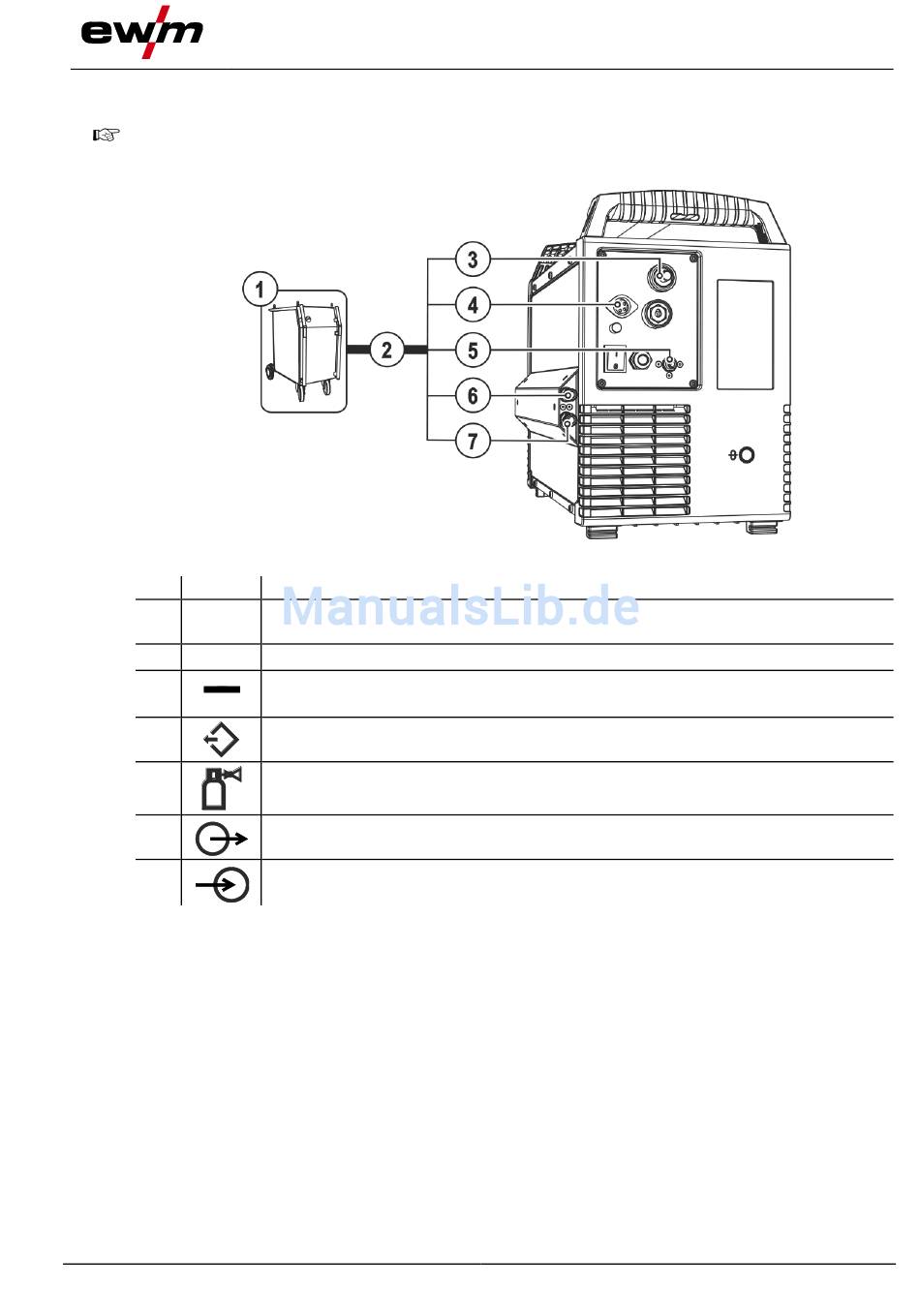

Abbildung 5-8
Transport und Aufstellen
21
