Aufbau und Funktion
Transport und Aufstellen
•
Neue Antriebsrollen so aufschieben, dass der verwendete Drahtdurchmesser auf der Antriebsrolle
lesbar ist.
•
Antriebsrollen mit Rändelschrauben festschrauben.
5.1.12.4 Drahtelektrode einfädeln
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
•
Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
•
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
•
Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) höher einstellen!
Die Einfädelgeschwindigkeit kann, durch gleichzeitiges Drücken der Drucktaste Drahteinfädeln
und Drehen am Drehknopf Drahtgeschwindigkeit, stufenlos eingestellt werden. In der linken
Anzeige der Gerätesteuerung wird die gewählte Einfädelgeschwindigkeit und in der rechten
Anzeige der aktuelle Motorstrom des Drahtvorschubantriebes angezeigt.
Das Ein-, und Ausfädeln des Drahtes kann zusätzlich über die Drucktasten des Schweißbrenners
erfolgen. > siehe Kapitel 5.2
Pos. Symbol
1
2
3
4
26
Beschreibung
0
Einstellmutter
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Spanneinheit
Rändelschraube

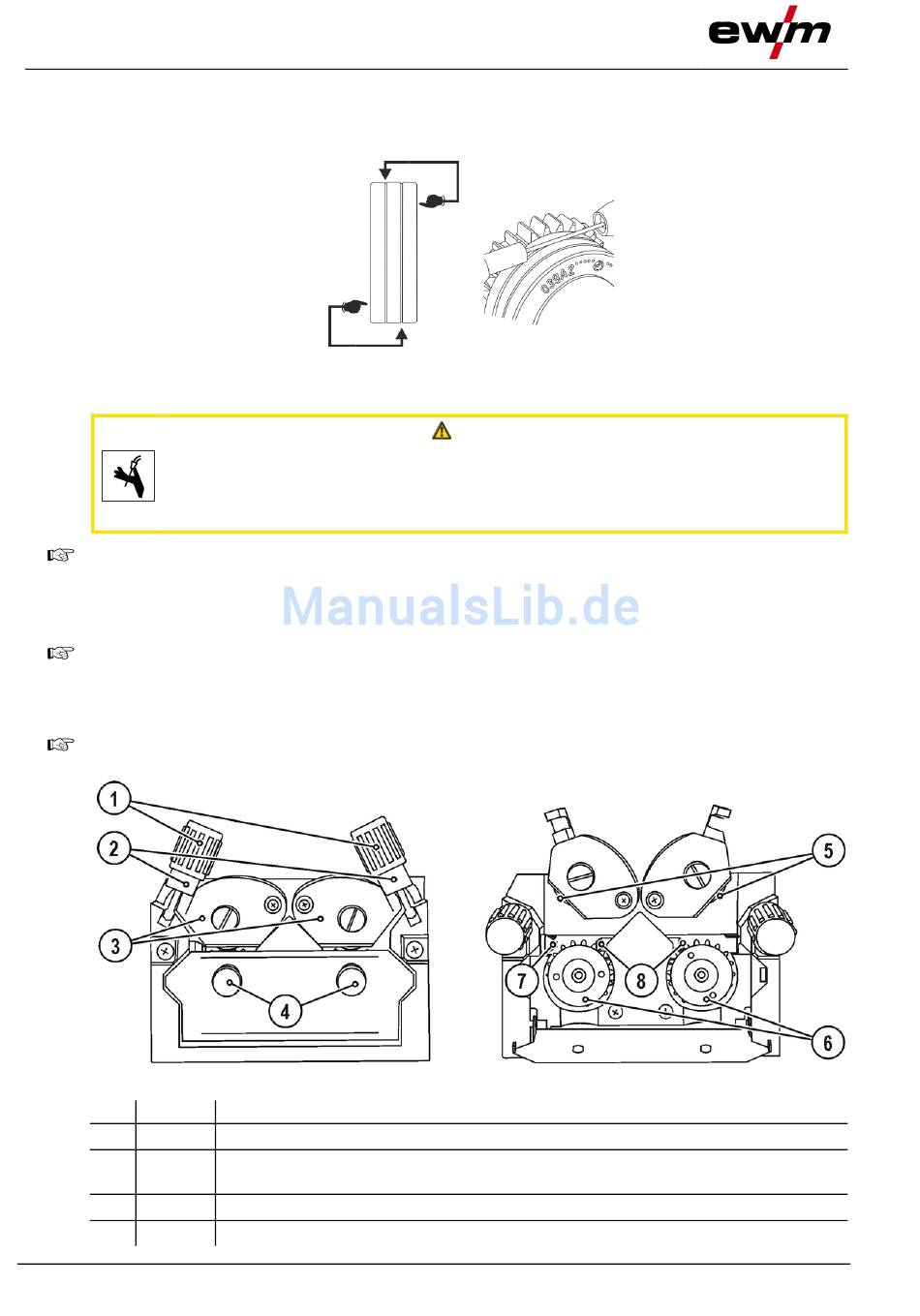

Abbildung 5-14
VORSICHT
Abbildung 5-15
099-000180-EW500
27.06.2017
