5.2.3
Betriebsarten (Funktionsabläufe)
Mit Brennertaster 1 (BRT 1) wird der Schweißstrom ein- bzw. ausgeschaltet.
Mit Brennertaster 2 (BRT 2) wird die Drahtförderung ein- bzw. ausgeschaltet.
Zusätzlich kann durch das Drücken des Brennertaster 2 (BRT 2) der Draht eingefädelt bzw. durch
kurzes Tippen und anschließendes Drücken ausgefädelt werden.
Die Bedienung kann zwischen vier Betriebsarten gewählt werden (siehe folgende
Funktionsabläufe). Der Schweißstrom kann mit Brennertaster 3 und 4 (BRT 3 und BRT 4)
stufenlos eingestellt werden.
5.2.3.1
Zeichenerklärung
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
I
Schweißleistung
2-Takt Manuell
4-Takt Manuell
2-Takt Automatik
4-Takt Automatik
Zeit
t
Startprogramm
P
START
P
Hauptprogramm
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Drahtförderung
099-000180-EW500
27.06.2017
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren

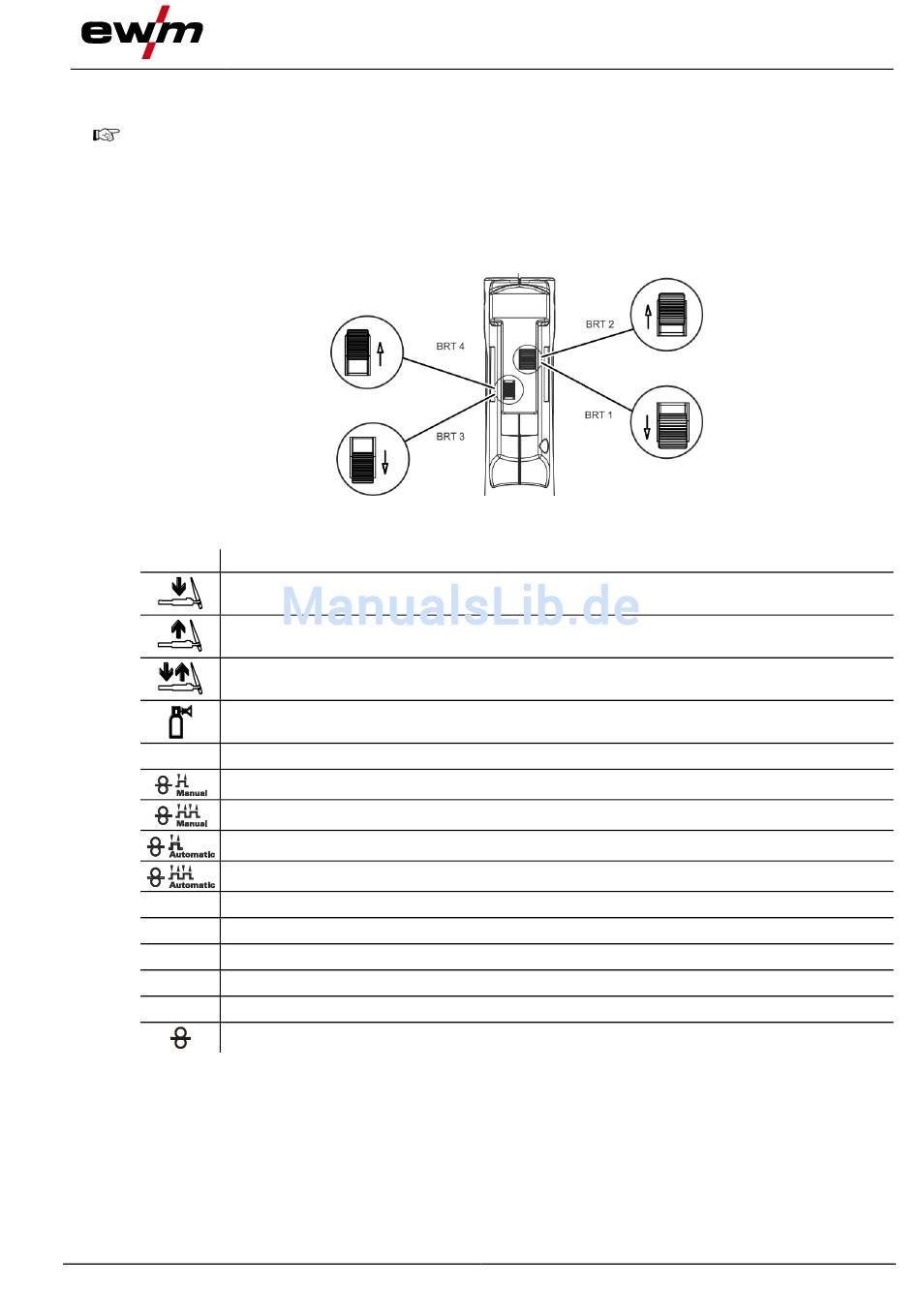

Abbildung 5-22
