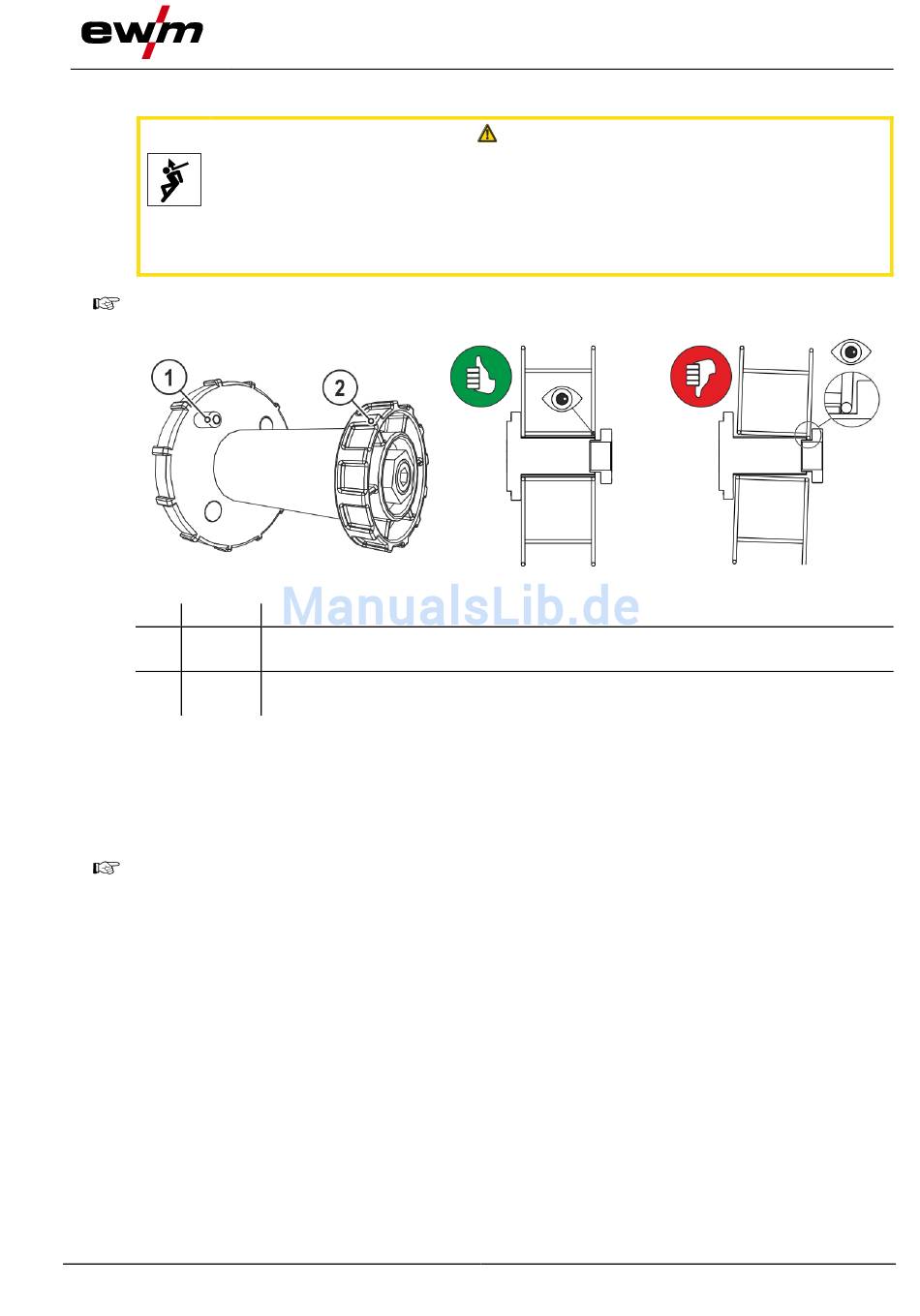

5.1.12.2 Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der
Drahtspulenaufnahme lösen, herunterfallen und in der Folge Geräteschäden
verursachen oder Personen verletzen.
•
Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten
Korbspulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.
Pos. Symbol
1
2
•
Rändelmutter von Drahtspulenaufnahme lösen.
•
Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
5.1.12.3 Drahtvorschubrollen wechseln
Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Drahtvorschubrollen müssen zu
Drahtdurchmesser und Material passen.
•
Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen.
Ggf. wenden oder wechseln!
•
Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden,
•
Für Aluminiumdrähte und andere weiche, legierte Drähte, angetriebene Rollen mit U-Nut
verwenden.
•
Für Fülldrähte angetriebene Rollen mit geriffelter (randierter) U-Nut verwenden.
099-000180-EW500
27.06.2017
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion
VORSICHT
Abbildung 5-13
Transport und Aufstellen
25
