Steuerleitung Heißdraht, (Signaleingang, 5-polig)
Steuerleitung Heißdraht, (Signalausgang, 5-polig)
hotwire
Anschluss Versorgungsspannung (1-phasig)
1~
AC
Anschluss Versorgungsspannung (3-phasig)
3~
AC
Anschluss Steuerleitung Schweißbrenner (12-polig)
Heißdrahtstrom (Potential minus, WIG-Heißdraht)
HW
Steuerleitung Schweißbrenner (12-polig)
Drahtförderung
5.1.7

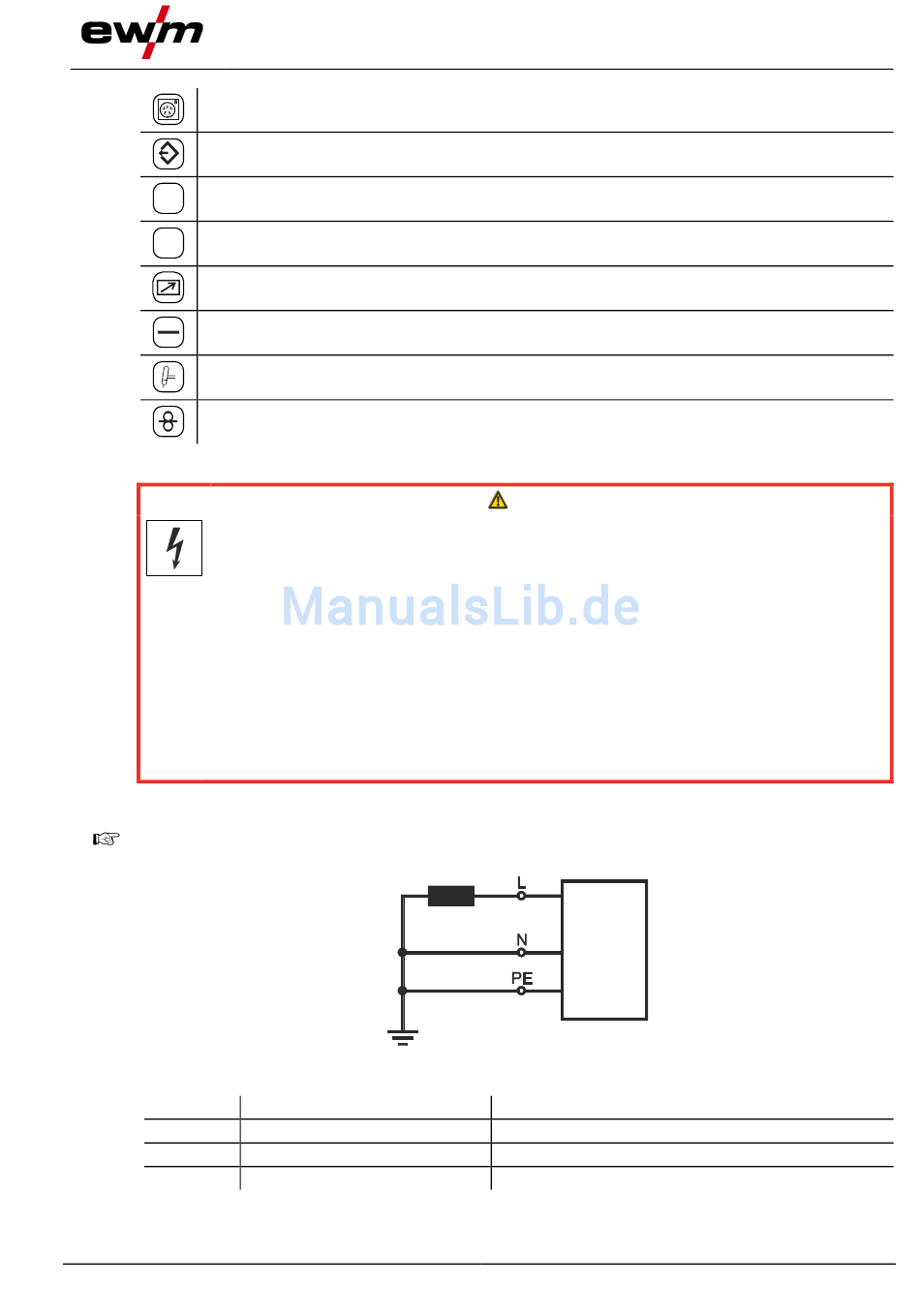

Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen!
•
Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem
Schutzleiter betreiben.
•
Die auf dem Leistungsschild angegebene Netzspannung muss mit der
Versorgungsspannung übereinstimmen.
•
Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich
durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen!
•
Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
•
Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.
5.1.7.1
Netzform
Das Gerät darf ausschließlich an einem Einphasen-2-Leiter-System mit geerdetem Neutralleiter
angeschlossen und betrieben werden.
Legende
Pos.
Bezeichnung
L
Außenleiter
N
Neutralleiter
PE
Schutzleiter
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
099-000180-EW500
27.06.2017
Aufbau und Funktion
GEFAHR
Abbildung 5-7
Kennfarbe
braun
blau
grün-gelb
Transport und Aufstellen
19
