5.1.11 Anschluss Schweißbrenner
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können
Geräteschäden auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten > siehe Kapitel 5.1.8.2.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 9.
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-000180-EW500
27.06.2017
Beschreibung
0
Schweißbrenner
Zusätzliche Systemdokumente beachten!
Schweißbrennerschlauchpaket
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse (12-polig)
Steuerleitung Schweißbrenner
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Aufbau und Funktion

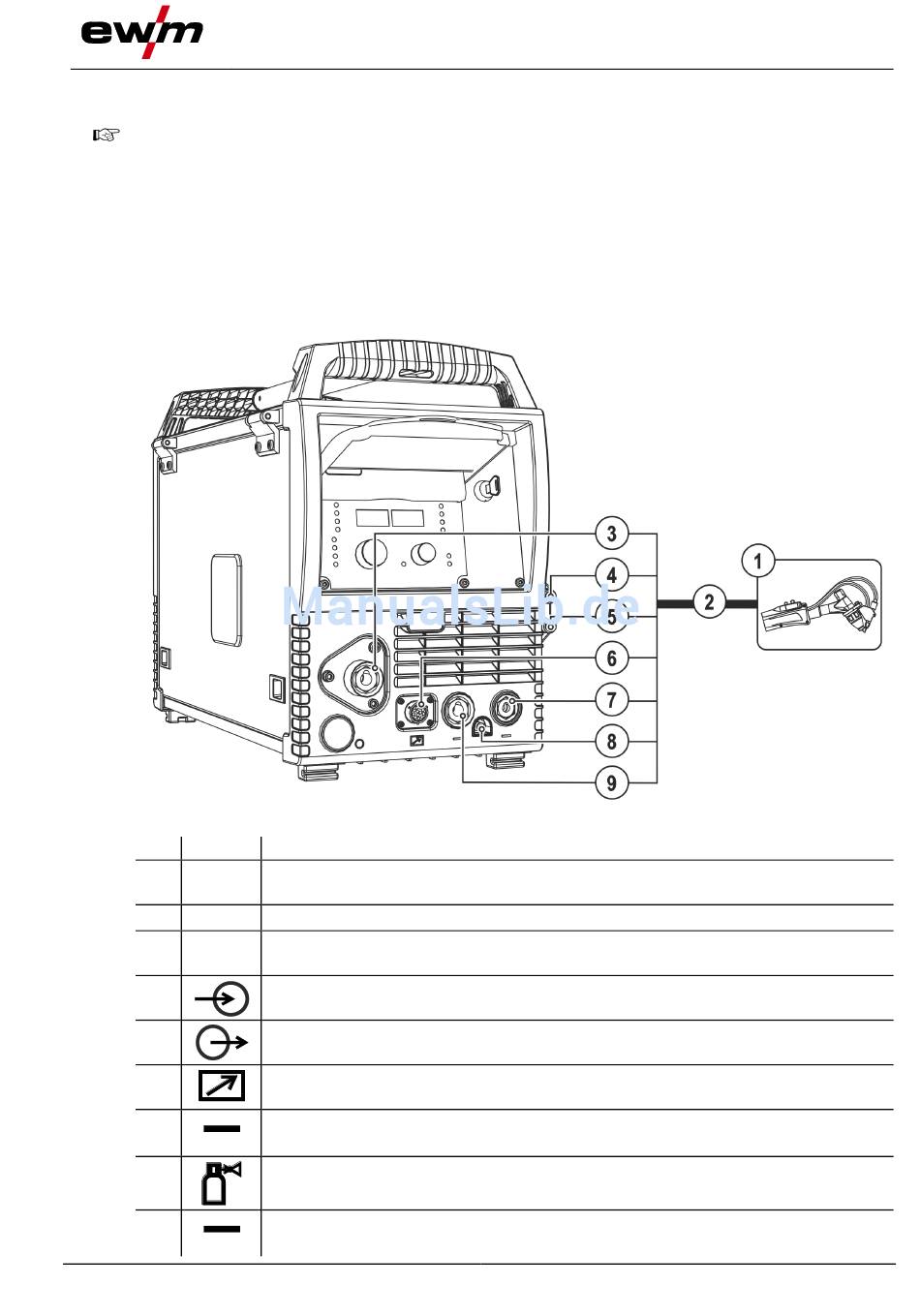

Abbildung 5-11
Transport und Aufstellen
23
