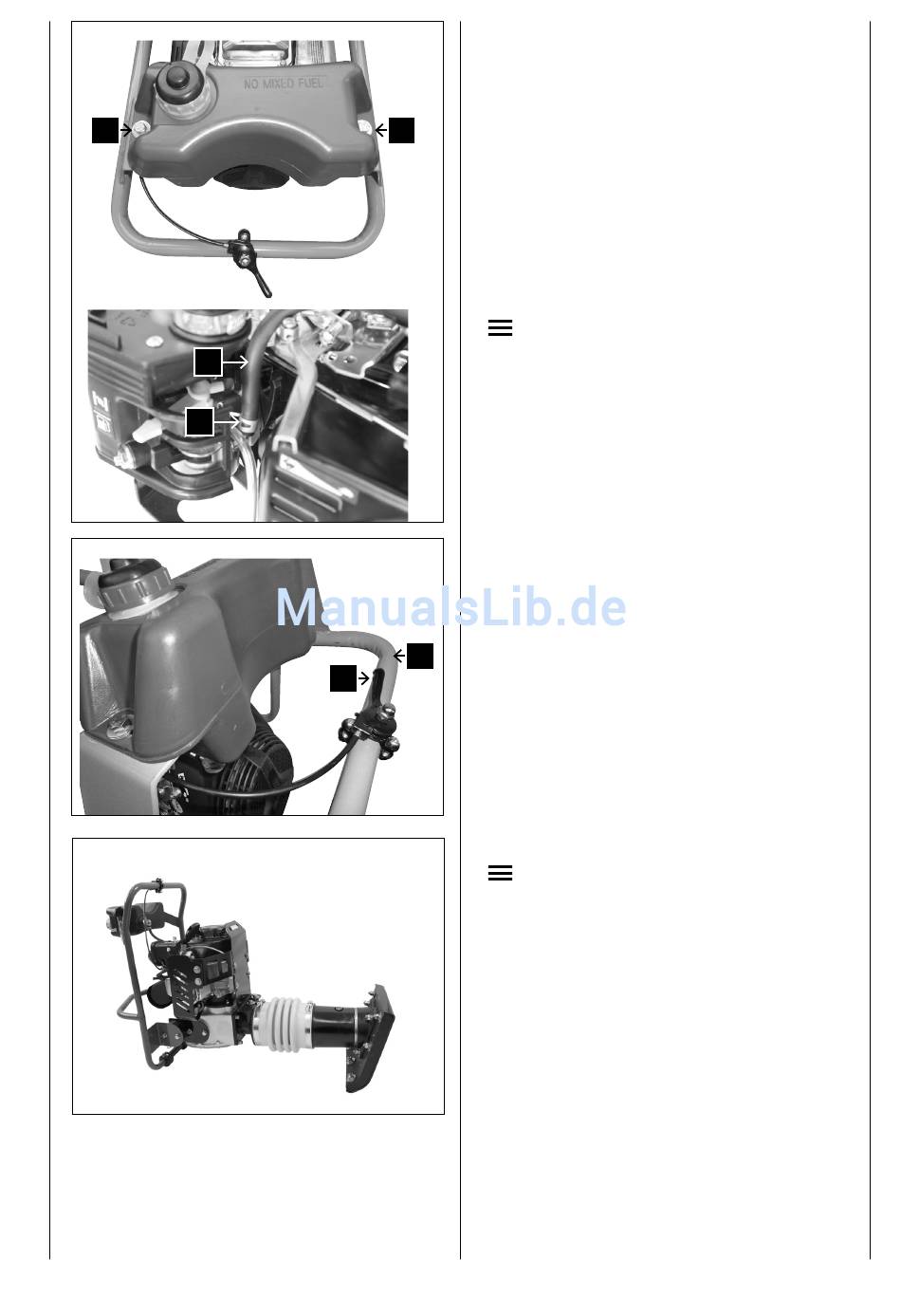

Benzintank montieren Abb. 2.2, 2.3
1
2
B
Gasregulierhebel montieren Abb. 2.4
Gasregulierhebel (11) mit der Befestigungsschelle, 2
Kreuzschlitzschrauben M6 x 25 und 2 selbstsichernden
Muttern M6 an den Schutzrahmen (17) montieren und
festziehen.
ACHTUNG! Lesen Sie aufmerksam die Sicherheits-
hinweise durch (siehe „Sicherheitshinweise" und
zusätzliche Hinweise für Benzinangetriebene Ma-
schinen).
Hinweis! Abb.3
Den Vibrationsstampfer nach Möglichkeit immer in auf-
rechter Stellung transportieren, wobei darauf zu achten
ist, dass das Gerät nicht umstürzen darf.
Wenn keine Möglichkeit besteht den Vibrationsstampfer
stehend zu transportieren, dann nur in der Stellung wie
in Abb. 3 gezeigt wird.
Der Luftfilter darf nicht nach unten weisen! Es kann Öl
in den Zylinder, in die Brennkammer oder in den Luftfil-
ter gelangen. Dadurch kann es zu Startschwierigkeiten
führten.
17
11
Tanken
1
2
3
4
Bei dem Motor des Vibrationsstampfers handelt es sich
um einen Viertakt-Motor. Betrieben wird dieser durch
bleifreies Normalbenzin mit einer Research - Oktanzahl
von 95.
Tankvolumen: 3,6 Liter
Tanken Sie in einem gut belüfteten Bereich bei abge-
stelltem Motor.
Wenn der Motor unmittelbar vorher in Betrieb war, las-
sen Sie ihn zuerst abkühlen.
Achtung! Benzin ist äußerst feuergefährlich und explo-
siv.
Sie können beim Umgang mit Treibstoff Verbrennungen
oder andere schwere Verletzungen erleiden.
Betanken Sie niemals den Motor in einem Gebäude, wo
die Benzindämpfe, Funken oder offenem Feuer ausge-
setzt sind.
Motor abschalten und von Hitze, Funken sowie Flam-
men fernhalten.Nur im Freien tanken.
Verschüttetes Benzin unverzüglich aufwischen.
Benzintank mit 2 Sechskantschrauben (B) 2 Schei-
ben D 24 und 2 Scheibenmuttern M 8 an die Halte-
rungsbleche montieren und fest anziehen.
Benzinschlauch (C) aufstecken und mit der Klemme
(D) sichern.
VOR INBETRIEBNAHME
Tankdeckel (3) aufschrauben.
Kraftstoff einfüllen.
Beachten Sie hierbei die Ausdehnung von Kraftstoff,
den Tank nicht vollständig füllen.
Tankdeckel (3) wieder gut festschrauben und den
Bereich vor eventuell ausgeschüttetem Kraftstoff-
gemisch säubern.
KRAFTSTOFF
