Voor Het Eerste Gebruik - Scheppach VS1000 Originalanleitung

Fig. 2.1
A
Fig. 2.2
B
Fig. 2.3
C
C
Fig. 2.4
102
18 Transportbescherming
19 Transporthandgreep
20 Adapterplaten (2x)
21 Benzinekraan (Motor)
Omwille van verpakkingtechnische redenen, is uw ma-
20
chine niet volledig gemonteerd.

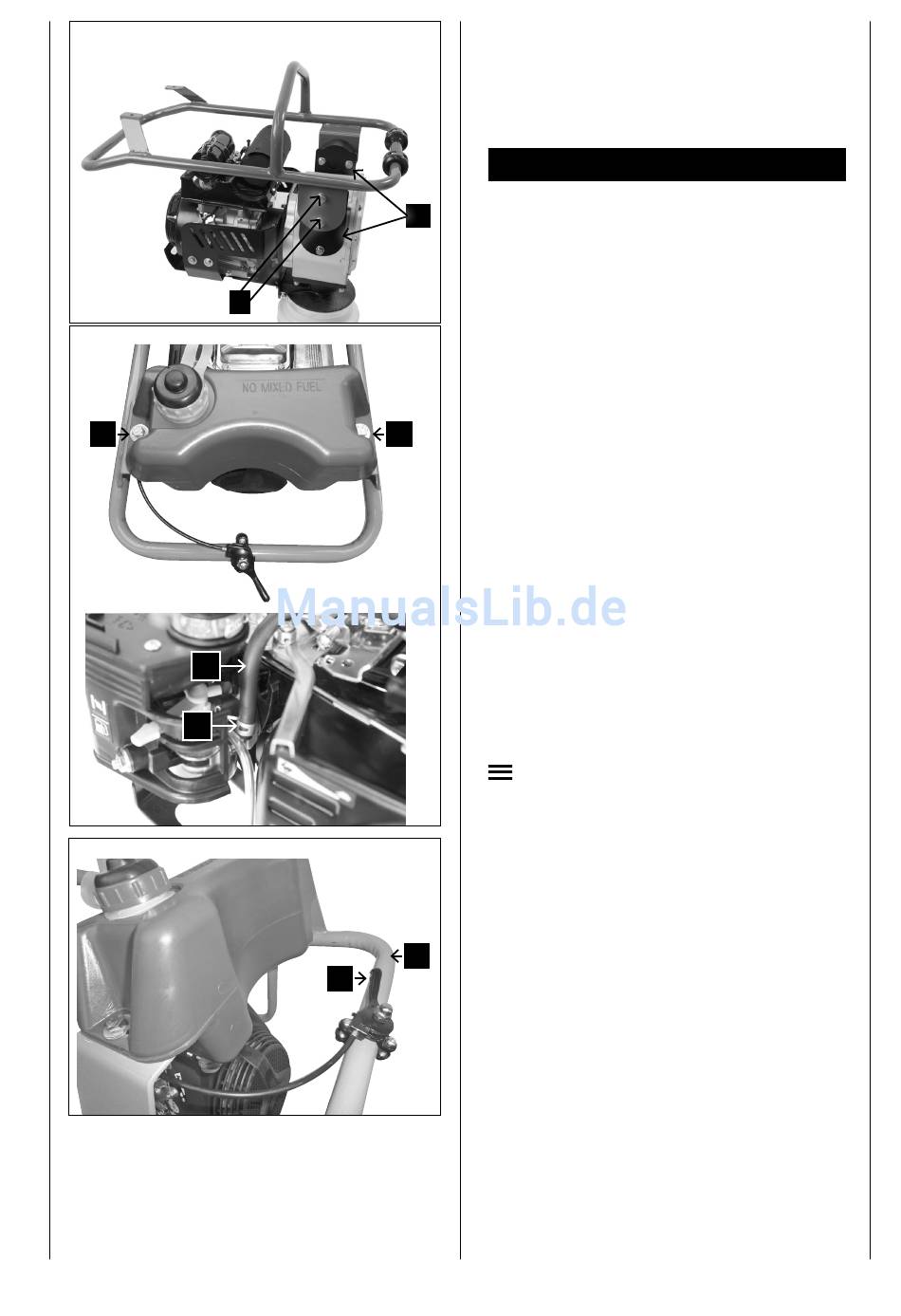

Adapterplaten monteren (afb.2)
1
2
Monteer beschermingsframe afb. 2.1
1
B
2
De benzinetank monteren afb. 2.2, 2.3
1
2
Monteer de gasregelingshendel afb. 2.4
Bevestig de gasregelingshendel (11) met de beves-
tigingsklem, 2 kruiskopschroeven M6 x 25 en 2 zelf-
borgende moeren M6 op het veiligheidsframe (17) en
schroef dit stevig op zijn plaats.
OPGELET! Lees de veiligheidsrichtlijnen aandach-
tig (zie „Veiligheidsrichtlijnen" en aanvullende op-
merkingen voor machines op benzine).
17
11
Montage
Monteer de 2 adapterplaten (20) met 4 zeskant-
bouten M 10x20 (A) aan beide zijden van de aan-
drijving (13).
Haal de bouten goed aan.
Monteer het beschermingsframe (17) met 4 zeskant-
schroeven M 10 x 20 (A) aan beide zijden op de
Adapterplaten (20).
Maak de schroeven stevig vast.
Monteer de benzinetank met 2 zeskantschroeven
(B), 2 sluitringen D 24 en twee sluitringmoeren M 8
op de bevestigingsplaat en schroef deze stevig op
zijn plaats.
Bevestig de brandstoftoevoerleiding (C) en maak
deze vast met de klem (D).

VOOR HET EERSTE GEBRUIK
