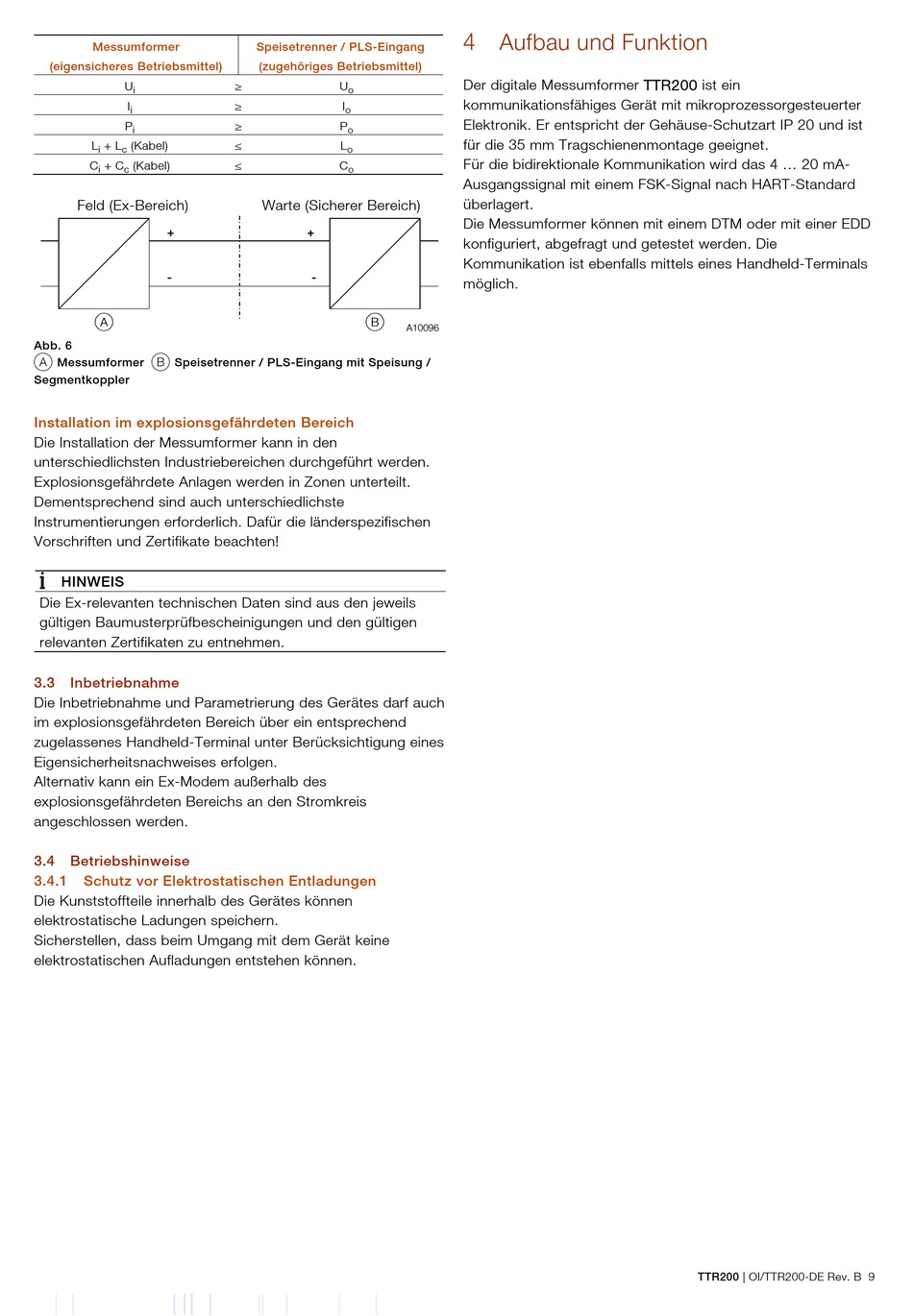

Messumformer
(eigensicheres Betriebsmittel)
U
i
I
i
P
i
L + L (Kabel)
i c
C + C (Kabel)
i c
Feld (Ex-Bereich)
+
-
A
Abb. 6
A Messumformer B Speisetrenner / PLS-Eingang mit Speisung /
Segmentkoppler
Installation im explosionsgefährdeten Bereich
Die Installation der Messumformer kann in den
unterschiedlichsten Industriebereichen durchgeführt werden.
Explosionsgefährdete Anlagen werden in Zonen unterteilt.
Dementsprechend sind auch unterschiedlichste
Instrumentierungen erforderlich. Dafür die länderspezifischen
Vorschriften und Zertifikate beachten!
HINWEIS
Die Ex-relevanten technischen Daten sind aus den jeweils
gültigen Baumusterprüfbescheinigungen und den gültigen
relevanten Zertifikaten zu entnehmen.
3.3

Inbetriebnahme

Die Inbetriebnahme und Parametrierung des Gerätes darf auch
im explosionsgefährdeten Bereich über ein entsprechend
zugelassenes Handheld-Terminal unter Berücksichtigung eines
Eigensicherheitsnachweises erfolgen.
Alternativ kann ein Ex-Modem außerhalb des
explosionsgefährdeten Bereichs an den Stromkreis
angeschlossen werden.
3.4

Betriebshinweise

3.4.1

Schutz vor Elektrostatischen Entladungen

Die Kunststoffteile innerhalb des Gerätes können
elektrostatische Ladungen speichern.
Sicherstellen, dass beim Umgang mit dem Gerät keine
elektrostatischen Aufladungen entstehen können.
Speisetrenner / PLS-Eingang
(zugehöriges Betriebsmittel)
≥ U
o
≥ I
o
≥ P
o
≤ L
o
≤ C
o
Warte (Sicherer Bereich)
+
-
B
4

Aufbau und Funktion

Der digitale Messumformer TTR200 ist ein
kommunikationsfähiges Gerät mit mikroprozessorgesteuerter
Elektronik. Er entspricht der Gehäuse-Schutzart IP 20 und ist
für die 35 mm Tragschienenmontage geeignet.
Für die bidirektionale Kommunikation wird das 4 ... 20 mA-
Ausgangssignal mit einem FSK-Signal nach HART-Standard
überlagert.
Die Messumformer können mit einem DTM oder mit einer EDD
konfiguriert, abgefragt und getestet werden. Die
Kommunikation ist ebenfalls mittels eines Handheld-Terminals
möglich.
A10096
TTR200 | OI/TTR200-DE Rev. B 9
