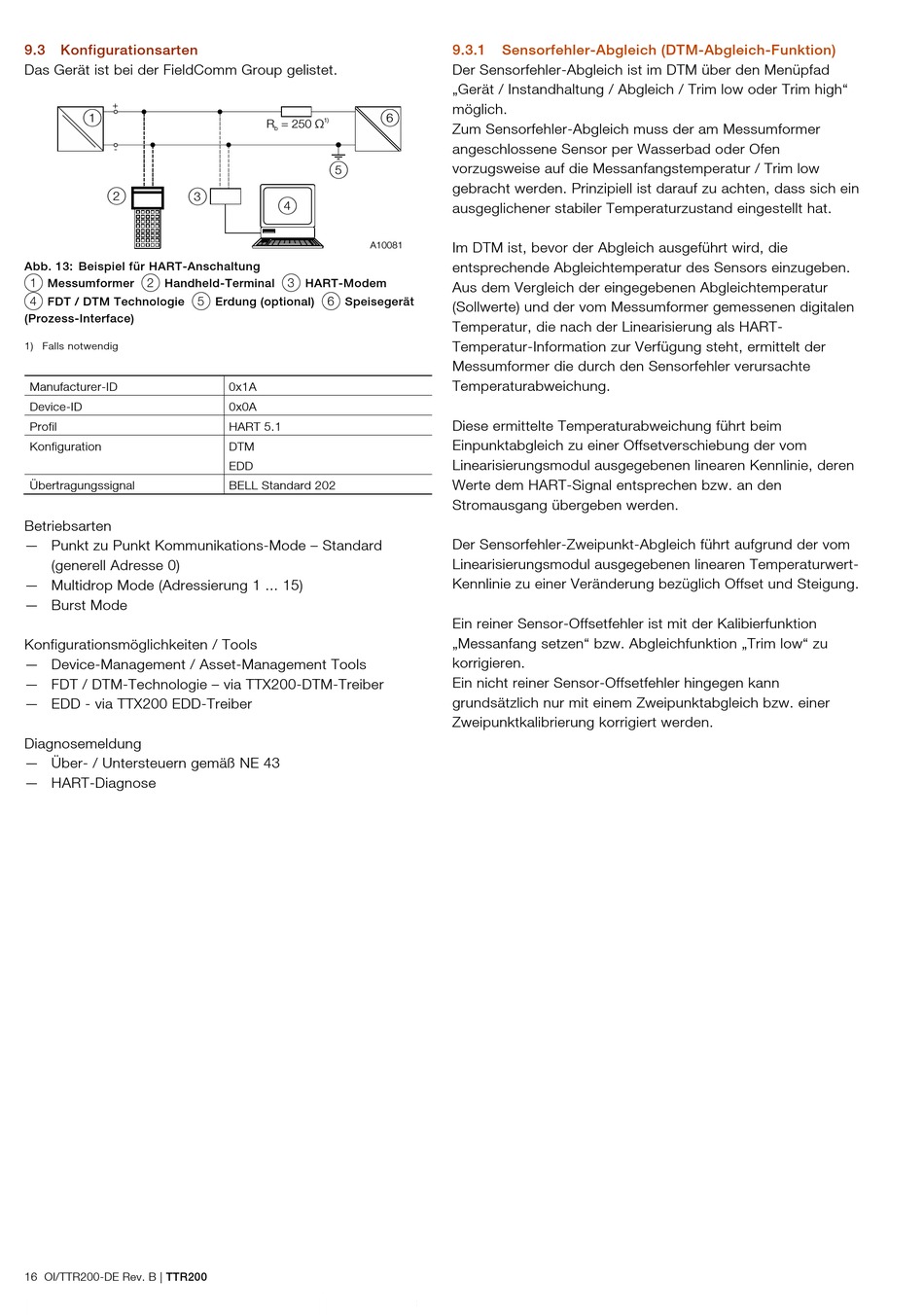

9.3

Konfigurationsarten

Das Gerät ist bei der FieldComm Group gelistet.
+
1
-
2 3
Abb. 13: Beispiel für HART-Anschaltung
1 Messumformer 2 Handheld-Terminal 3 HART-Modem
4 FDT / DTM Technologie 5 Erdung (optional) 6 Speisegerät
(Prozess-Interface)
1) Falls notwendig
Manufacturer-ID
Device-ID
Profil
Konfiguration
Übertragungssignal
Betriebsarten
— Punkt zu Punkt Kommunikations-Mode – Standard
(generell Adresse 0)
— Multidrop Mode (Adressierung 1 ... 15)
— Burst Mode
Konfigurationsmöglichkeiten / Tools
— Device-Management / Asset-Management Tools
— FDT / DTM-Technologie – via TTX200-DTM-Treiber
— EDD - via TTX200 EDD-Treiber
Diagnosemeldung
— Über- / Untersteuern gemäß NE 43
— HART-Diagnose
16 OI/TTR200-DE Rev. B | TTR200
6
R = 250 Ω 1)
b
5
4
A10081
0x1A
0x0A
HART 5.1
DTM
EDD
BELL Standard 202
9.3.1

Sensorfehler-Abgleich (DTM-Abgleich-Funktion)

Der Sensorfehler-Abgleich ist im DTM über den Menüpfad
„Gerät / Instandhaltung / Abgleich / Trim low oder Trim high"
möglich.
Zum Sensorfehler-Abgleich muss der am Messumformer
angeschlossene Sensor per Wasserbad oder Ofen
vorzugsweise auf die Messanfangstemperatur / Trim low
gebracht werden. Prinzipiell ist darauf zu achten, dass sich ein
ausgeglichener stabiler Temperaturzustand eingestellt hat.
Im DTM ist, bevor der Abgleich ausgeführt wird, die
entsprechende Abgleichtemperatur des Sensors einzugeben.
Aus dem Vergleich der eingegebenen Abgleichtemperatur
(Sollwerte) und der vom Messumformer gemessenen digitalen
Temperatur, die nach der Linearisierung als HART-
Temperatur-Information zur Verfügung steht, ermittelt der
Messumformer die durch den Sensorfehler verursachte
Temperaturabweichung.
Diese ermittelte Temperaturabweichung führt beim
Einpunktabgleich zu einer Offsetverschiebung der vom
Linearisierungsmodul ausgegebenen linearen Kennlinie, deren
Werte dem HART-Signal entsprechen bzw. an den
Stromausgang übergeben werden.
Der Sensorfehler-Zweipunkt-Abgleich führt aufgrund der vom
Linearisierungsmodul ausgegebenen linearen Temperaturwert-
Kennlinie zu einer Veränderung bezüglich Offset und Steigung.
Ein reiner Sensor-Offsetfehler ist mit der Kalibierfunktion
„Messanfang setzen" bzw. Abgleichfunktion „Trim low" zu
korrigieren.
Ein nicht reiner Sensor-Offsetfehler hingegen kann
grundsätzlich nur mit einem Zweipunktabgleich bzw. einer
Zweipunktkalibrierung korrigiert werden.
