7.2.2

Anschlussbelegung

Widerstandsthermometer (RTD) / Widerstände (Potenziometer)
A B
3 3
2 2
1 1
4

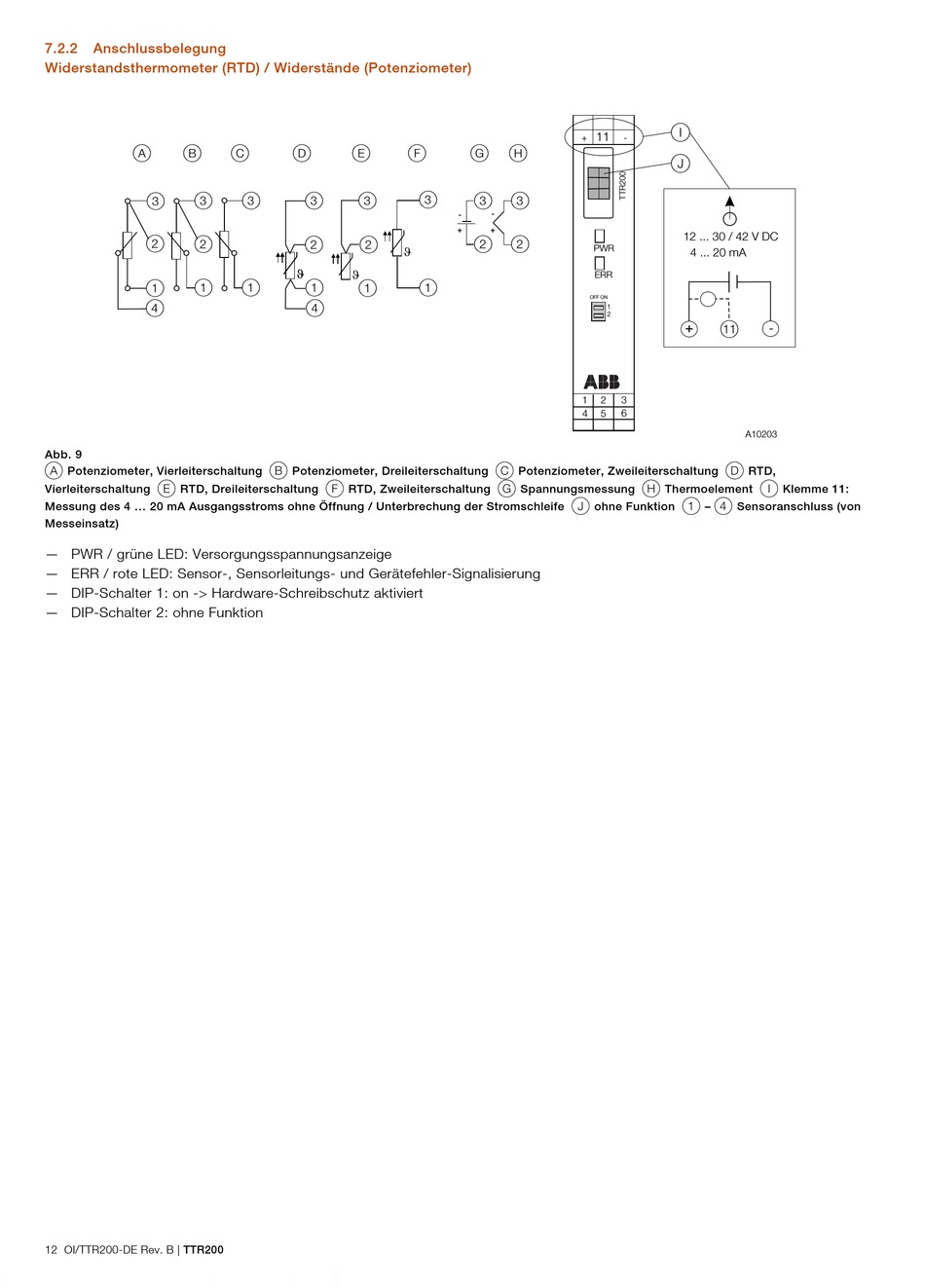

Abb. 9
A Potenziometer, Vierleiterschaltung B Potenziometer, Dreileiterschaltung C Potenziometer, Zweileiterschaltung D RTD,
Vierleiterschaltung E RTD, Dreileiterschaltung F RTD, Zweileiterschaltung G Spannungsmessung H Thermoelement I Klemme 11:
Messung des 4 ... 20 mA Ausgangsstroms ohne Öffnung / Unterbrechung der Stromschleife J ohne Funktion 1 – 4 Sensoranschluss (von
Messeinsatz)
— PWR / grüne LED: Versorgungsspannungsanzeige
— ERR / rote LED: Sensor-, Sensorleitungs- und Gerätefehler-Signalisierung
— DIP-Schalter 1: on -> Hardware-Schreibschutz aktiviert
— DIP-Schalter 2: ohne Funktion
Change from one to two columns
12 OI/TTR200-DE Rev. B | TTR200
C D E
3 3 3
2 2
J J
J
1 1 1
4
F G H
3
3 3
2 2
J
1
I
11
-
+
J
12 ... 30 / 42 V DC
PWR
4 ... 20 mA
ERR
OFF ON
1
2
+
k
1 2 3
4 5 6
A10203
-
