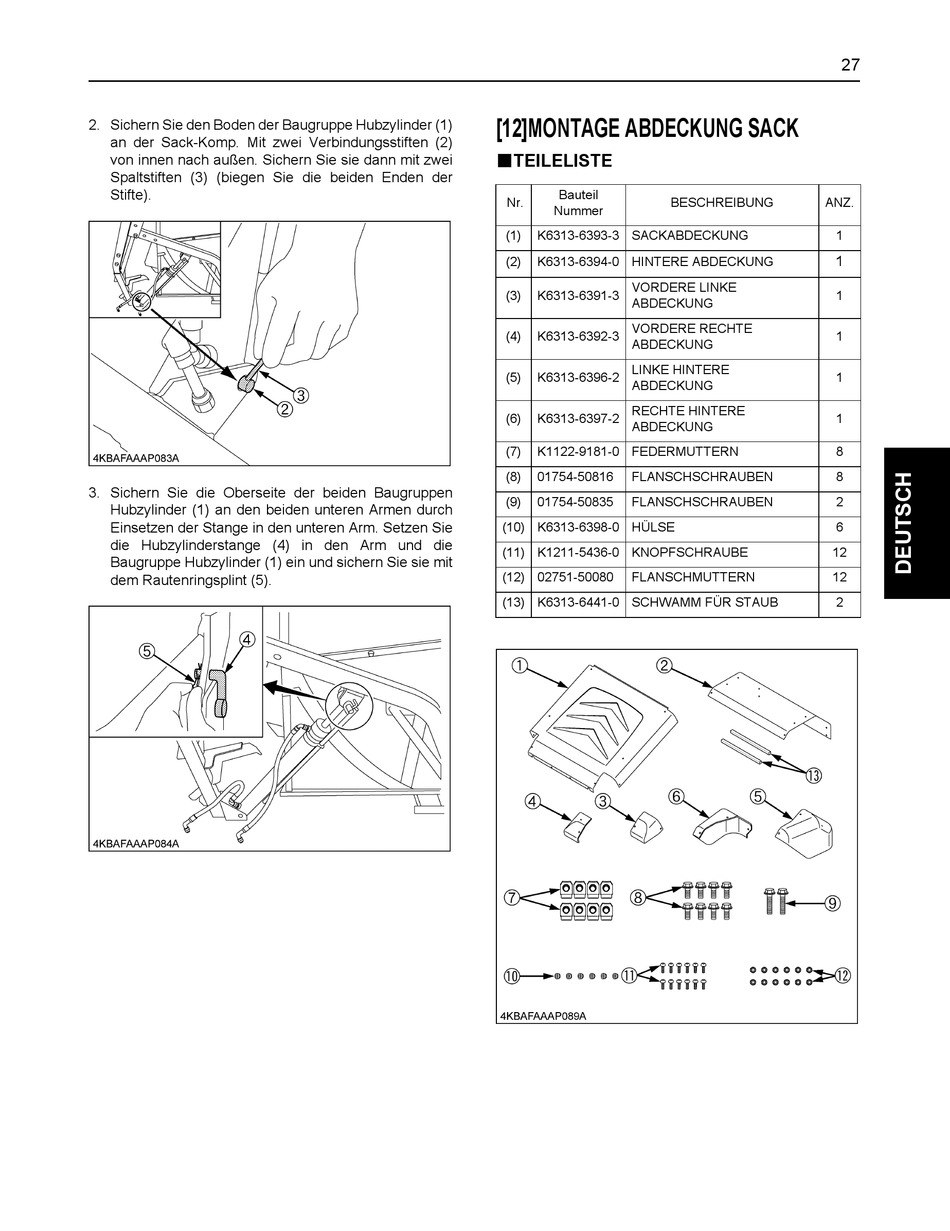

Kubota G23 Montageanleitung Seite 110

2. Sichern Sie den Boden der Baugruppe Hubzylinder (1)
an der Sack-Komp. Mit zwei Verbindungsstiften (2)
von innen nach außen. Sichern Sie sie dann mit zwei
Spaltstiften (3) (biegen Sie die beiden Enden der
Stifte).
3. Sichern Sie die Oberseite der beiden Baugruppen
Hubzylinder (1) an den beiden unteren Armen durch
Einsetzen der Stange in den unteren Arm. Setzen Sie
die Hubzylinderstange (4) in den Arm und die
Baugruppe Hubzylinder (1) ein und sichern Sie sie mit
dem Rautenringsplint (5).
[12]MONTAGE ABDECKUNG SACK
BTEILELISTE
Bauteil
Nr. BESCHREIBUNG
Nummer
(1) K6313-6393-3 SACKABDECKUNG
(2) K6313-6394-0 HINTERE ABDECKUNG
VORDERE LINKE
(3) K6313-6391-3
ABDECKUNG
VORDERE RECHTE
(4) K6313-6392-3
ABDECKUNG
LINKE HINTERE
(5) K6313-6396-2
ABDECKUNG
RECHTE HINTERE
(6) K6313-6397-2
ABDECKUNG
(7) K1122-9181-0 FEDERMUTTERN
(8) 01754-50816 FLANSCHSCHRAUBEN
(9) 01754-50835 FLANSCHSCHRAUBEN
(10) K6313-6398-0 HÜLSE
(11) K1211-5436-0 KNOPFSCHRAUBE
(12) 02751-50080 FLANSCHMUTTERN
(13) K6313-6441-0 SCHWAMM FÜR STAUB
27
ANZ.
1
1
1
1
1
1
8
8
2
6
12
12
2
