Kubota G23 Montageanleitung Seite 103

20

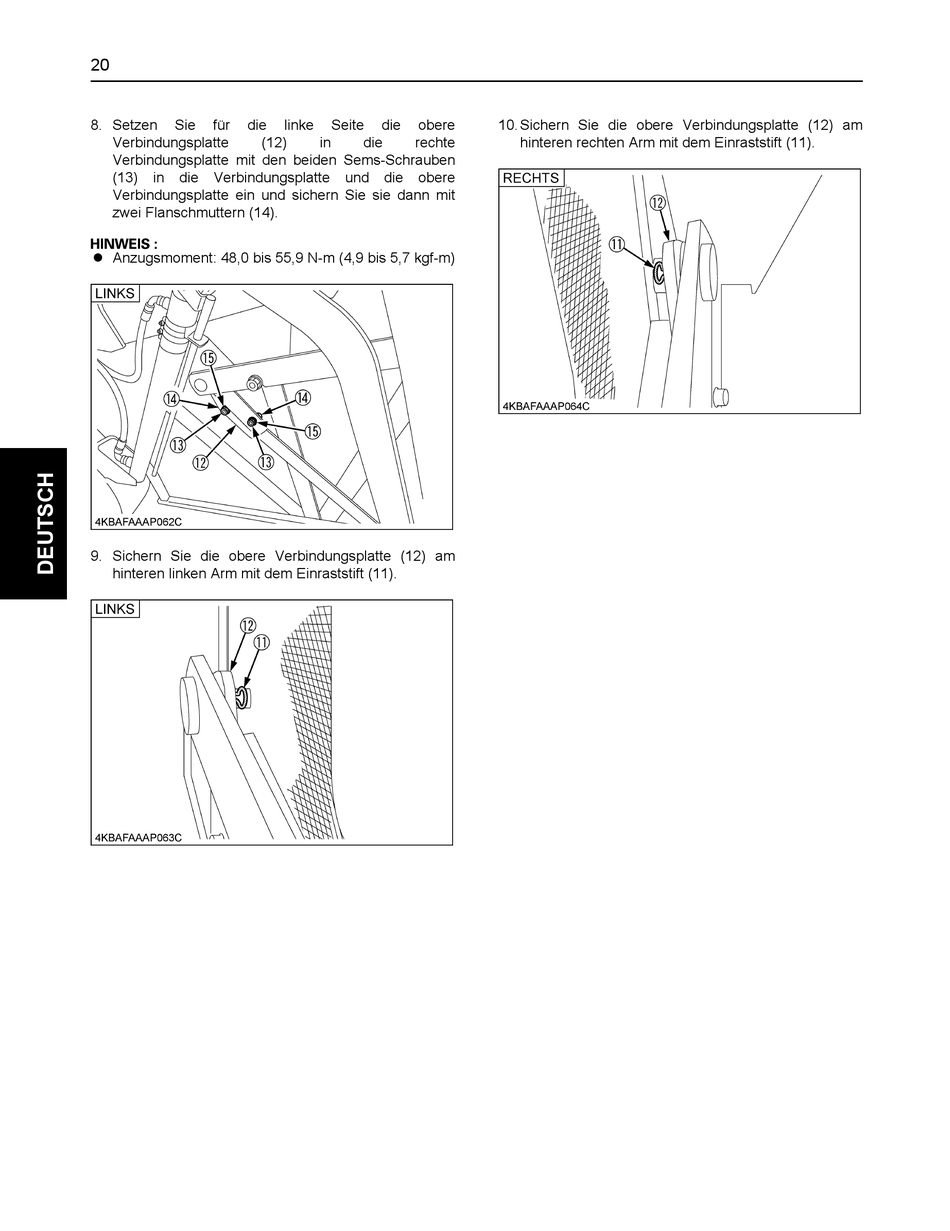

8. Setzen Sie für die
Verbindungsplatte (12)
Verbindungsplatte mit den beiden Sems-Schrauben
(13) in die Verbindungsplatte und die obere
Verbindungsplatte ein und sichern Sie sie dann mit
zwei Flanschmuttern (14).
A Anzugsmoment: 48,0 bis 55,9 N-m (4,9 bis 5,7 kgf-m)
9. Sichern Sie die obere Verbindungsplatte (12) am
hinteren linken Arm mit dem Einraststift (11).
linke Seite die obere
in die rechte
10. Sichern Sie die obere Verbindungsplatte (12) am
hinteren rechten Arm mit dem Einraststift (11).
