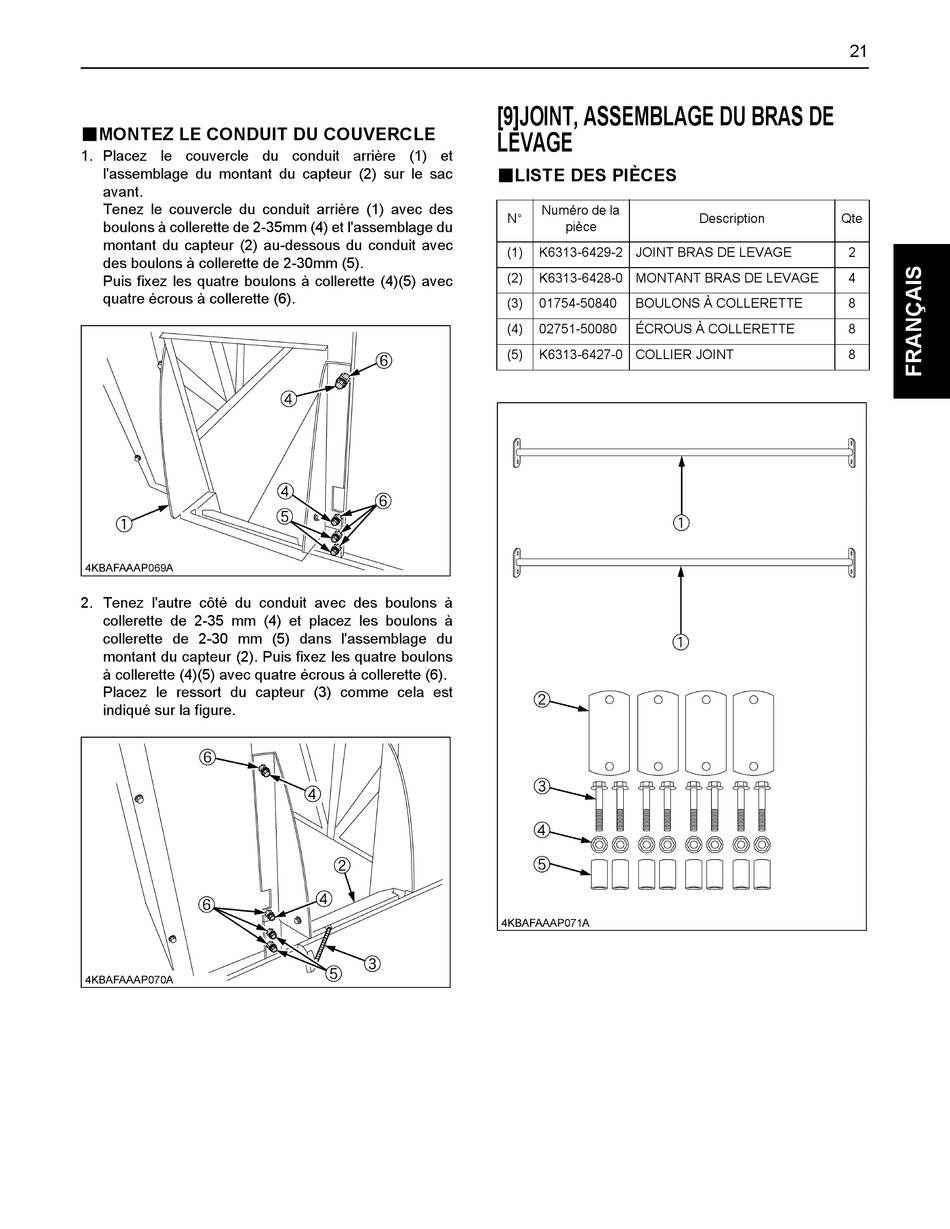

BMONTEZ LE CONDUIT DU COUVERCLE
1. Placez le couvercle du conduit arrière (1) et
l'assemblage du montant du capteur (2) sur le sac
avant.
Tenez le couvercle du conduit arrière (1) avec des
boulons à collerette de 2-35mm (4) et l'assemblage du
montant du capteur (2) au-dessous du conduit avec
des boulons à collerette de 2-30mm (5).
Puis fixez les quatre boulons à collerette (4)(5) avec
quatre écrous à collerette (6).
2. Tenez l'autre côté du conduit avec des boulons à
collerette de 2-35 mm (4) et placez les boulons à
collerette de 2-30 mm (5) dans l'assemblage du
montant du capteur (2). Puis fixez les quatre boulons
à collerette (4)(5) avec quatre écrous à collerette (6).
Placez le ressort du capteur (3) comme cela est
indiqué sur la figure.
[9]JOINT, ASSEMBLAGE DU BRAS DE
LEVAGE
BLISTE DES PIÈCES
Numéro de la
N
pièce
(1) K6313-6429-2 JOINT BRAS DE LEVAGE
(2) K6313-6428-0 MONTANT BRAS DE LEVAGE
(3) 01754-50840 BOULONS À COLLERETTE
(4) 02751-50080 ÉCROUS À COLLERETTE
(5) K6313-6427-0 COLLIER JOINT
21
Description Qte
2
4
8
8
8
