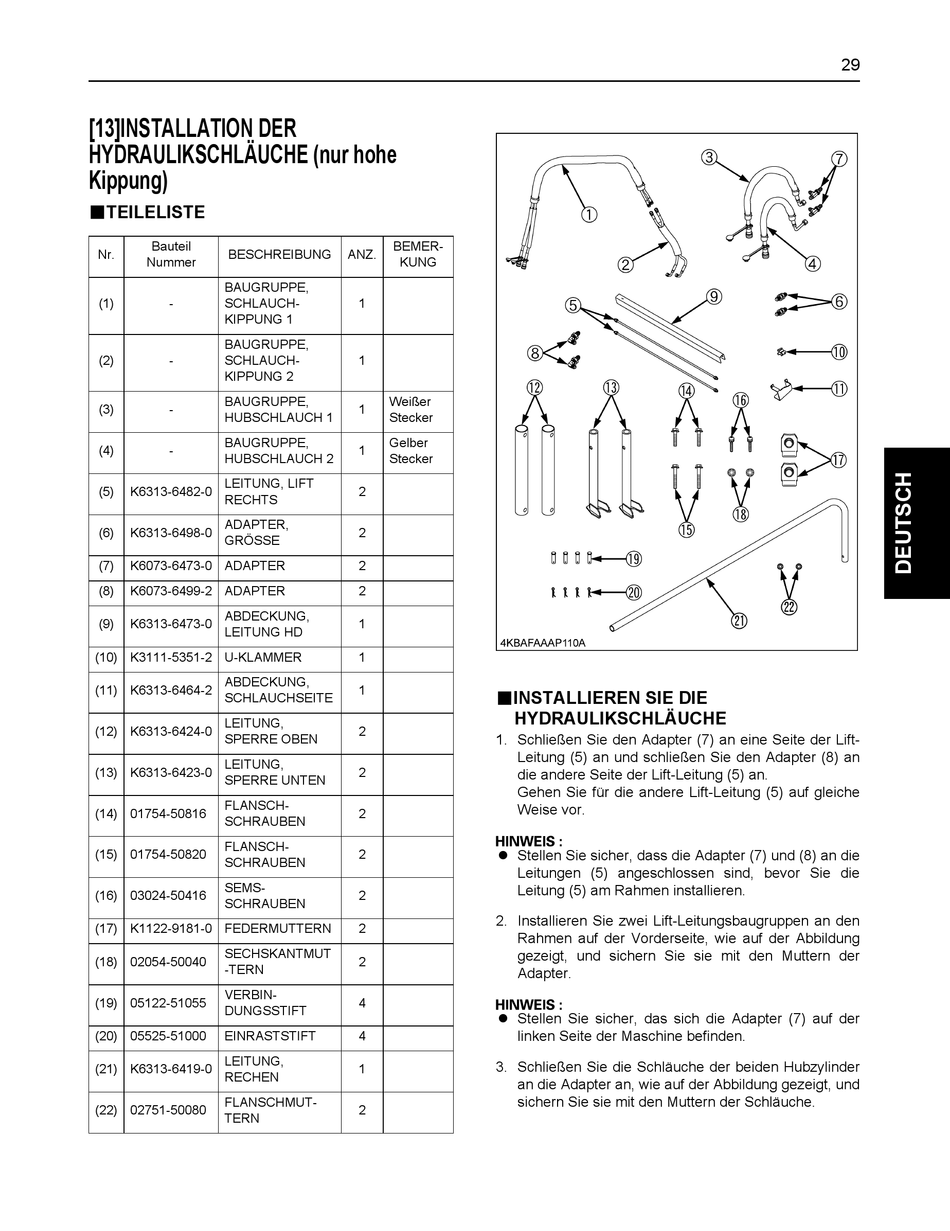

[13]INSTALLATION DER
HYDRAULIKSCHLÄUCHE (nur hohe
Kippung)
BTEILELISTE
Bauteil
Nr.
BESCHREIBUNG
Nummer
BAUGRUPPE,
(1)
-
SCHLAUCH-
KIPPUNG 1
BAUGRUPPE,
(2)
-
SCHLAUCH-
KIPPUNG 2
BAUGRUPPE,
(3)
-
HUBSCHLAUCH 1
BAUGRUPPE,
(4)
-
HUBSCHLAUCH 2
LEITUNG, LIFT
(5)
K6313-6482-0
RECHTS
ADAPTER,
(6)
K6313-6498-0
GRÖSSE
(7)
K6073-6473-0 ADAPTER
(8)
K6073-6499-2 ADAPTER
ABDECKUNG,
(9)
K6313-6473-0
LEITUNG HD
(10) K3111-5351-2 U-KLAMMER
ABDECKUNG,
(11) K6313-6464-2
SCHLAUCHSEITE
LEITUNG,
(12) K6313-6424-0
SPERRE OBEN
LEITUNG,
(13) K6313-6423-0
SPERRE UNTEN
FLANSCH-
(14) 01754-50816
SCHRAUBEN
FLANSCH-
(15) 01754-50820
SCHRAUBEN
SEMS-
(16) 03024-50416
SCHRAUBEN
(17) K1122-9181-0 FEDERMUTTERN
SECHSKANTMUT
(18) 02054-50040
-TERN
VERBIN-
(19) 05122-51055
DUNGSSTIFT
(20) 05525-51000
EINRASTSTIFT
LEITUNG,
(21) K6313-6419-0
RECHEN
FLANSCHMUT-
(22) 02751-50080
TERN
BEMER-
ANZ.
KUNG
1
1
Weißer
1
Stecker
Gelber
1
Stecker
2
2
2
2
1
1
1
BINSTALLIEREN SIE DIE
HYDRAULIKSCHLÄUCHE
2
1. Schließen Sie den Adapter (7) an eine Seite der Lift-
Leitung (5) an und schließen Sie den Adapter (8) an
2
die andere Seite der Lift-Leitung (5) an.
Gehen Sie für die andere Lift-Leitung (5) auf gleiche
Weise vor.
2
2
A Stellen Sie sicher, dass die Adapter (7) und (8) an die
Leitungen (5) angeschlossen sind, bevor Sie die
Leitung (5) am Rahmen installieren.
2
2. Installieren Sie zwei Lift-Leitungsbaugruppen an den
2
Rahmen auf der Vorderseite, wie auf der Abbildung
gezeigt, und sichern Sie sie mit den Muttern der
2
Adapter.
4
A Stellen Sie sicher, das sich die Adapter (7) auf der
linken Seite der Maschine befinden.
4
3. Schließen Sie die Schläuche der beiden Hubzylinder
1
an die Adapter an, wie auf der Abbildung gezeigt, und
sichern Sie sie mit den Muttern der Schläuche.
2
29
