Bmontage Der Scharniere - Kubota G23 Montageanleitung

8

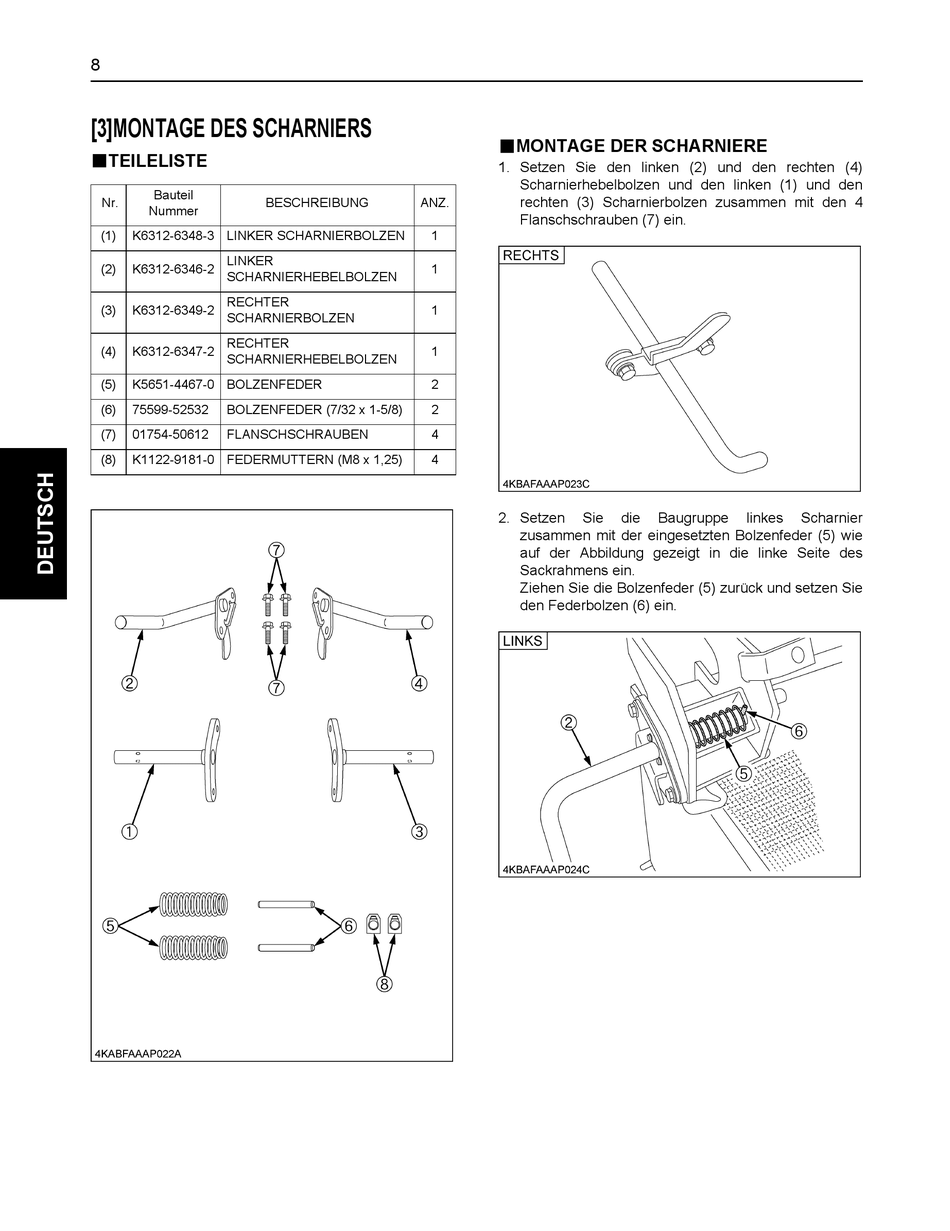

[3]MONTAGE DES SCHARNIERS
BTEILELISTE
Bauteil
Nr. BESCHREIBUNG
Nummer
(1) K6312-6348-3 LINKER SCHARNIERBOLZEN
LINKER
(2) K6312-6346-2
SCHARNIERHEBELBOLZEN
RECHTER
(3) K6312-6349-2
SCHARNIERBOLZEN
RECHTER
(4) K6312-6347-2
SCHARNIERHEBELBOLZEN
(5) K5651-4467-0 BOLZENFEDER
(6) 75599-52532 BOLZENFEDER (7/32 x 1-5/8)
(7) 01754-50612 FLANSCHSCHRAUBEN
(8) K1122-9181-0 FEDERMUTTERN (M8 x 1,25)

BMONTAGE DER SCHARNIERE

1. Setzen Sie den linken (2) und den rechten (4)
Scharnierhebelbolzen und den linken (1) und den
rechten (3) Scharnierbolzen zusammen mit den 4
ANZ.
Flanschschrauben (7) ein.
1
1
1
1
2
2
4
4
2. Setzen Sie
zusammen mit der eingesetzten Bolzenfeder (5) wie
auf der Abbildung gezeigt in die linke Seite des
Sackrahmens ein.
Ziehen Sie die Bolzenfeder (5) zurück und setzen Sie
den Federbolzen (6) ein.
die Baugruppe linkes Scharnier
