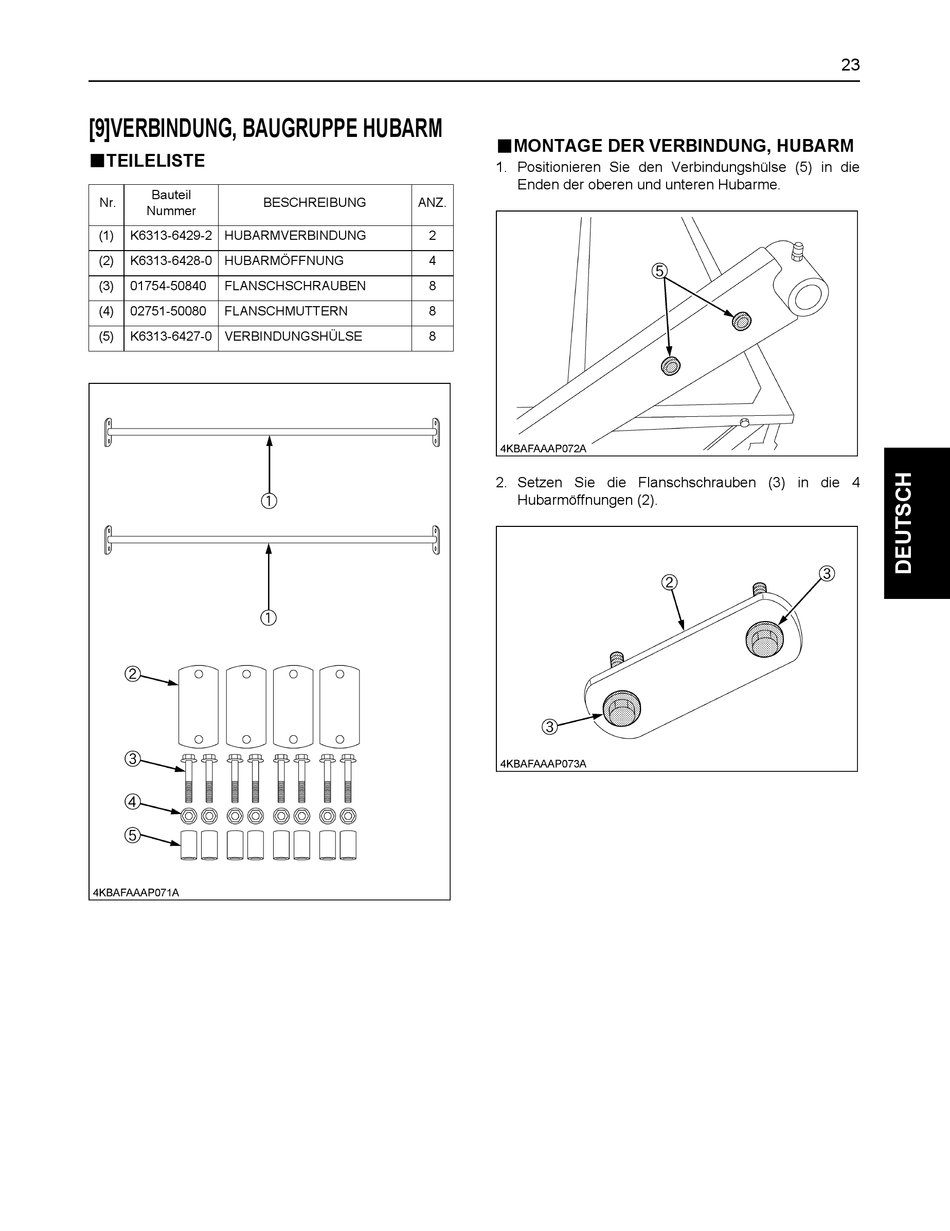

[9]VERBINDUNG, BAUGRUPPE HUBARM
BTEILELISTE
Bauteil
Nr. BESCHREIBUNG
Nummer
(1) K6313-6429-2 HUBARMVERBINDUNG
(2) K6313-6428-0 HUBARMÖFFNUNG
(3) 01754-50840 FLANSCHSCHRAUBEN
(4) 02751-50080 FLANSCHMUTTERN
(5) K6313-6427-0 VERBINDUNGSHÜLSE

BMONTAGE DER VERBINDUNG, HUBARM

1. Positionieren Sie den Verbindungshülse (5) in die
Enden der oberen und unteren Hubarme.
ANZ.
2
4
8
8
8
2. Setzen Sie die Flanschschrauben (3) in die 4
Hubarmöffnungen (2).
