Aufbau und Funktion
WIG-Schweißen

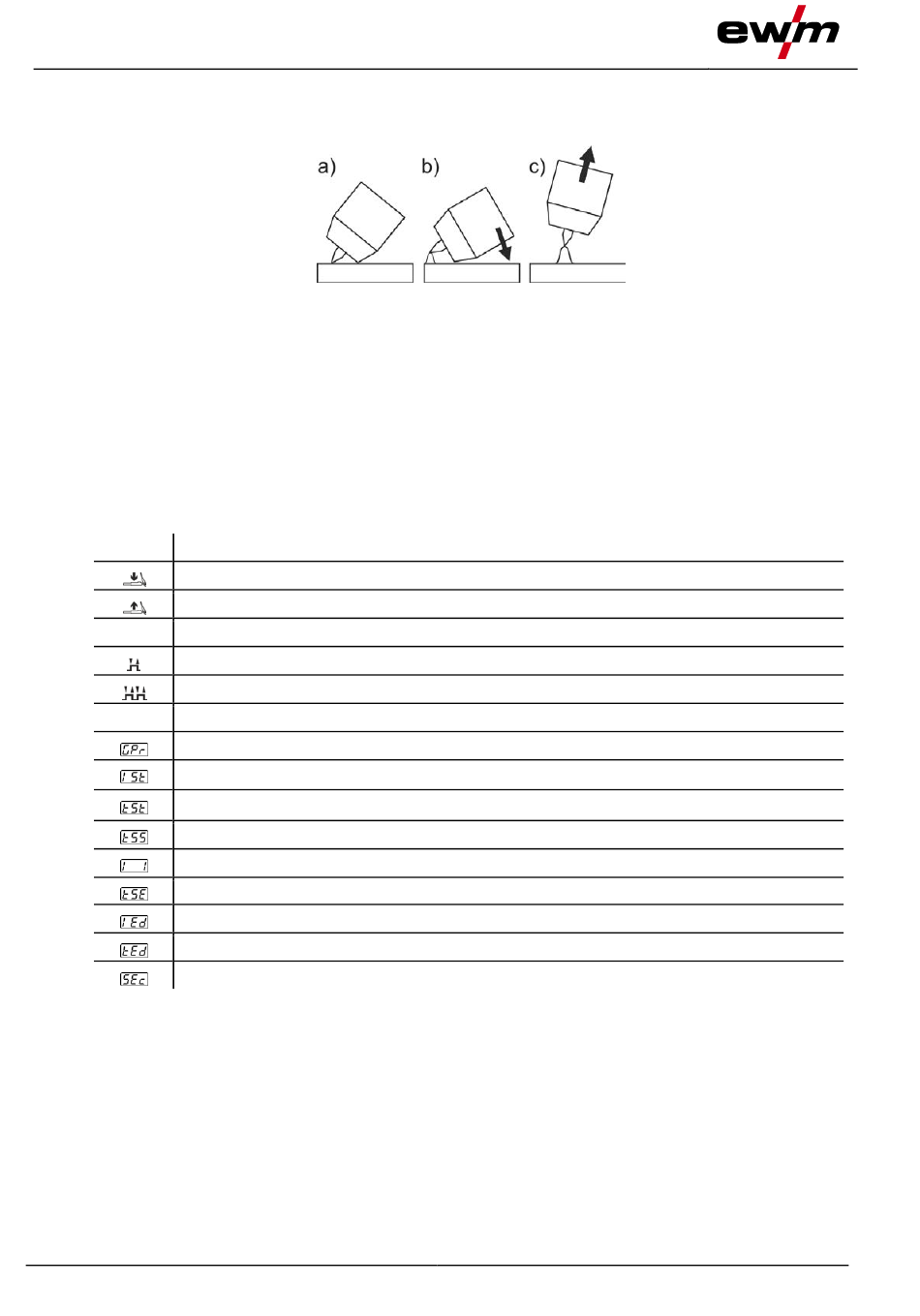

5.4.6 Lichtbogenzündung
5.4.6.1

Liftarc

Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen (Lift-
arc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab-
stand bestehen (Lichtbogen zündet, Strom steigt auf eingestellten Hauptstrom an).
c) Brenner abheben und in Normallage schwenken.
Schweißvorgang beenden: Brenner vom Werkstück entfernen, bis der Lichtbogen abreißt.
5.4.7 Betriebsarten (Funktionsabläufe)
5.4.7.1 Zeichenerklärung
Symbol Bedeutung
Brennertaster betätigen und halten
Brennertaster loslassen
I Strom
2-Takt
4-Takt
t Zeit
Gasvorströmen
Startstrom
Startzeit
Slope-Zeit vom Startstrom auf den Hauptstrom
Hauptstrom AMP
Slope-Zeit vom Hauptstrom auf den Endstrom
Endstrom
Endstromzeit
Gasnachströmen
5.4.7.2

Zwangsabschaltung

Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess und kann durch
zwei Zustände ausgelöst werden:
• Während der Zündphase
5 s nach dem Schweißstart fließt kein Schweißstrom (Zündfehler).
• Während der Schweißphase
Der Lichtbogen wird länger als 5 s unterbrochen (Lichtbogenabriss).
58
Abbildung 5-47
