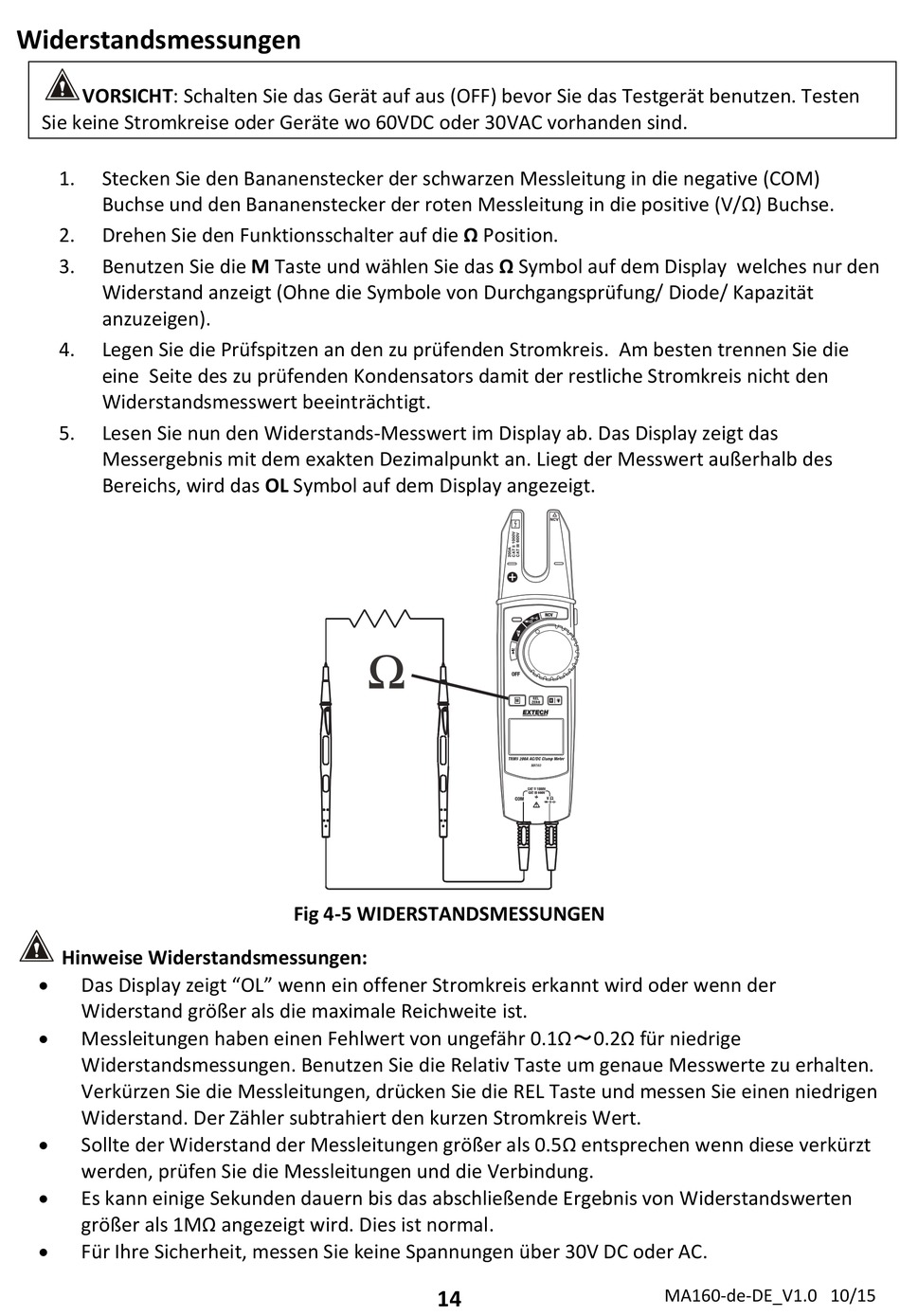

Widerstandsmessungen
VORSICHT: Schalten Sie das Gerät auf aus (OFF) bevor Sie das Testgerät benutzen. Testen
Sie keine Stromkreise oder Geräte wo 60VDC oder 30VAC vorhanden sind.
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM)
Buchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse.
2.
Drehen Sie den Funktionsschalter auf die Ω Position.
3.
Benutzen Sie die M Taste und wählen Sie das Ω Symbol auf dem Display welches nur den
Widerstand anzeigt (Ohne die Symbole von Durchgangsprüfung/ Diode/ Kapazität
anzuzeigen).
4.
Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Am besten trennen Sie die
eine Seite des zu prüfenden Kondensators damit der restliche Stromkreis nicht den
Widerstandsmesswert beeinträchtigt.
5.
Lesen Sie nun den Widerstands‐Messwert im Display ab. Das Display zeigt das
Messergebnis mit dem exakten Dezimalpunkt an. Liegt der Messwert außerhalb des
Bereichs, wird das OL Symbol auf dem Display angezeigt.
Hinweise Widerstandsmessungen:
Das Display zeigt "OL" wenn ein offener Stromkreis erkannt wird oder wenn der
Widerstand größer als die maximale Reichweite ist.
Messleitungen haben einen Fehlwert von ungefähr 0.1Ω～0.2Ω für niedrige
Widerstandsmessungen. Benutzen Sie die Relativ Taste um genaue Messwerte zu erhalten.
Verkürzen Sie die Messleitungen, drücken Sie die REL Taste und messen Sie einen niedrigen
Widerstand. Der Zähler subtrahiert den kurzen Stromkreis Wert.
Sollte der Widerstand der Messleitungen größer als 0.5Ω entsprechen wenn diese verkürzt
werden, prüfen Sie die Messleitungen und die Verbindung.
Es kann einige Sekunden dauern bis das abschließende Ergebnis von Widerstandswerten
größer als 1MΩ angezeigt wird. Dies ist normal.
Für Ihre Sicherheit, messen Sie keine Spannungen über 30V DC oder AC.
Fig 4‐5 WIDERSTANDSMESSUNGEN
14
MA160‐de‐DE_V1.0 10/15
