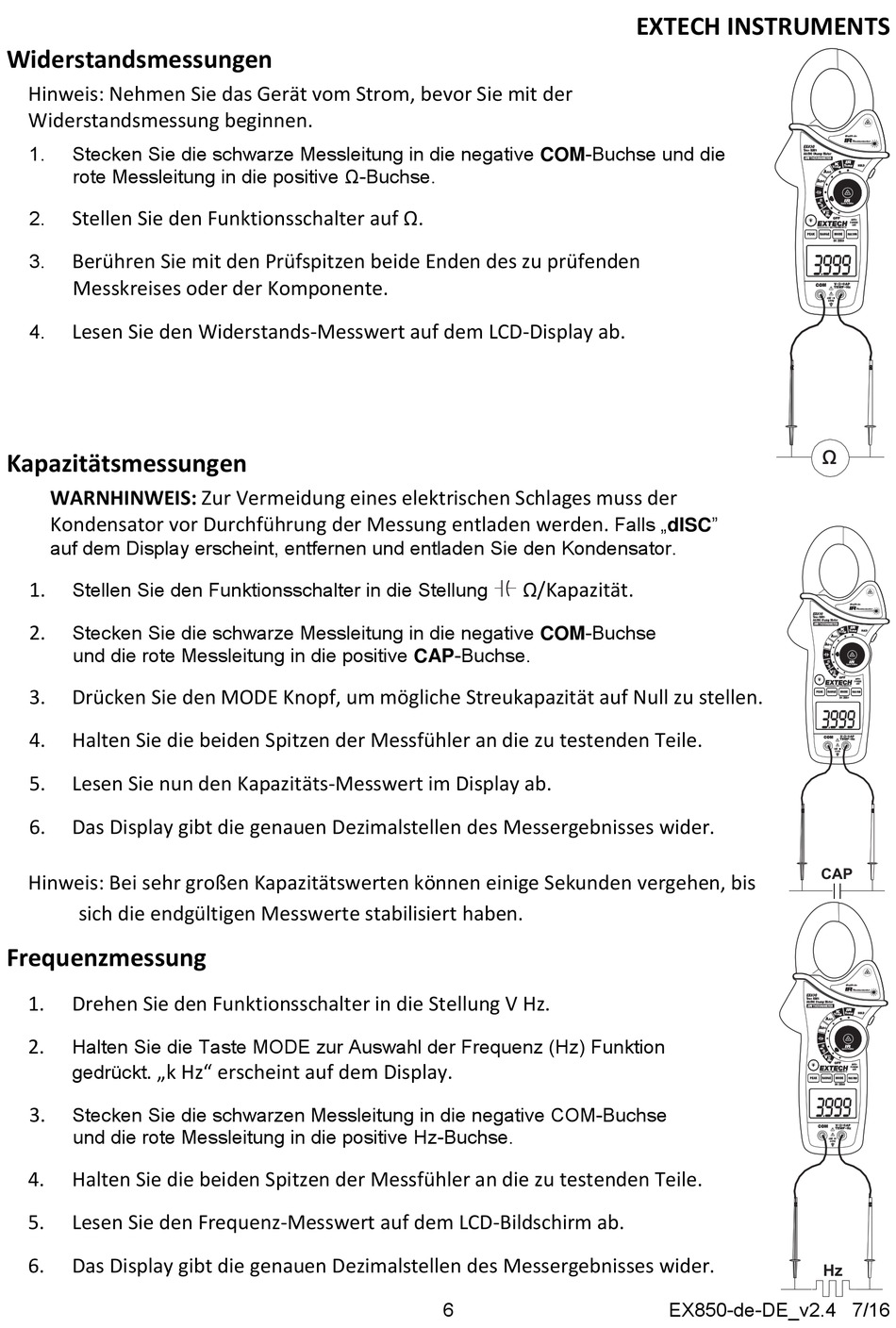

Widerstandsmessungen
Hinweis: Nehmen Sie das Gerät vom Strom, bevor Sie mit der
Widerstandsmessung beginnen.
1.
Stecken Sie die schwarze Messleitung in die negative COM-Buchse und die
rote Messleitung in die positive Ω-Buchse.
2.
Stellen Sie den Funktionsschalter auf Ω.
3.
Berühren Sie mit den Prüfspitzen beide Enden des zu prüfenden
Messkreises oder der Komponente.
4.
Lesen Sie den Widerstands‐Messwert auf dem LCD‐Display ab.
Kapazitätsmessungen
WARNHINWEIS: Zur Vermeidung eines elektrischen Schlages muss der
Kondensator vor Durchführung der Messung entladen werden.
auf dem Display erscheint, entfernen und entladen Sie den Kondensator.
Stellen Sie den Funktionsschalter in die Stellung
1.
Stecken Sie die schwarze Messleitung in die negative COM-Buchse
2.
und die rote Messleitung in die positive CAP-Buchse.
3.
Drücken Sie den MODE Knopf, um mögliche Streukapazität auf Null zu stellen.
4.
Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teile.
5.
Lesen Sie nun den Kapazitäts‐Messwert im Display ab.
6.
Das Display gibt die genauen Dezimalstellen des Messergebnisses wider.
Hinweis: Bei sehr großen Kapazitätswerten können einige Sekunden vergehen, bis
sich die endgültigen Messwerte stabilisiert haben.
Frequenzmessung
1.
Drehen Sie den Funktionsschalter in die Stellung V Hz.
Halten Sie die Taste MODE zur Auswahl der Frequenz (Hz) Funktion
2.
gedrückt
. „k Hz" erscheint auf dem Display.
Stecken Sie die schwarzen Messleitung in die negative COM-Buchse
3.
und die rote Messleitung in die positive Hz-Buchse.
4.
Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teile.
5.
Lesen Sie den Frequenz‐Messwert auf dem LCD‐Bildschirm ab.
6.
Das Display gibt die genauen Dezimalstellen des Messergebnisses wider.
Ω/Kapazität.
6
EXTECH INSTRUMENTS
Falls „dISC"
EX850-de-DE_v2.4 7/16
Ù
CAP
Hz
