Austausch der Ersatzteil-Baugruppen
2.

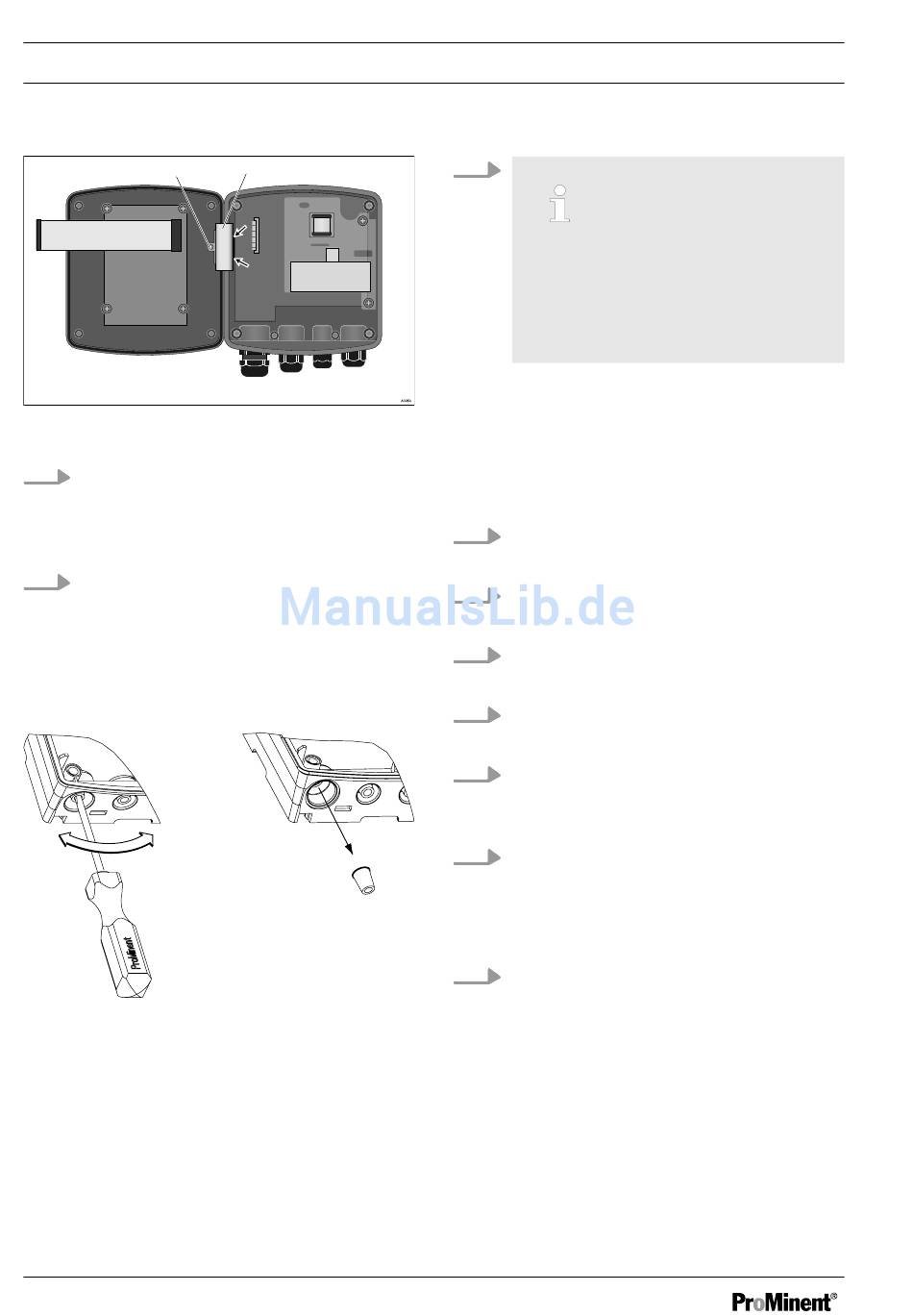

Abb. 48: Scharnier ausbauen
4. Bauen Sie die Schraube (2) aus,
Scharnier (1) am Reglergehäuseun‐
terteil ausklipsen (Pfeile) und
Scharnier entfernen
5. Kennzeichnen Sie die verbauten
Kabelverbindungen verwechslungs‐
sicher und entfernen Sie die Kabel
vom Reglergehäuseunterteil
Vorbereiten des neuen Reglergehäuseun‐
terteils
Abb. 49: Gewindebohrungen ausbrechen
114
1.
A0272
6.
Große Verschraubung (M 20 x
1,5)
Kleine Verschraubungen (M 16
x 1,5)
Brechen Sie so viele Gewindeboh‐
rungen an der Unterseite des Reg‐
lergehäuseunterteils aus wie Sie
benötigen
Kabel und Verschraubungen montieren
7. Führen Sie die Kabel in die entspre‐
chenden Reduziereinsätze ein
8. Setzen Sie die Reduziereinsätze in
die Verschraubungen ein
9. Führen Sie die Kabel in den Regler
ein
10. Schließen Sie die Kabel an, wie im
Klemmenplan gezeigt
11. Schrauben Sie die benötigten Ver‐
schraubungen ein und ziehen Sie
diese fest
12. Ziehen Sie die Klemmmuttern der
Verschraubungen so fest an, dass
diese dicht sind
Regler wieder montieren
13. Bauen Sie das Scharnier ein
