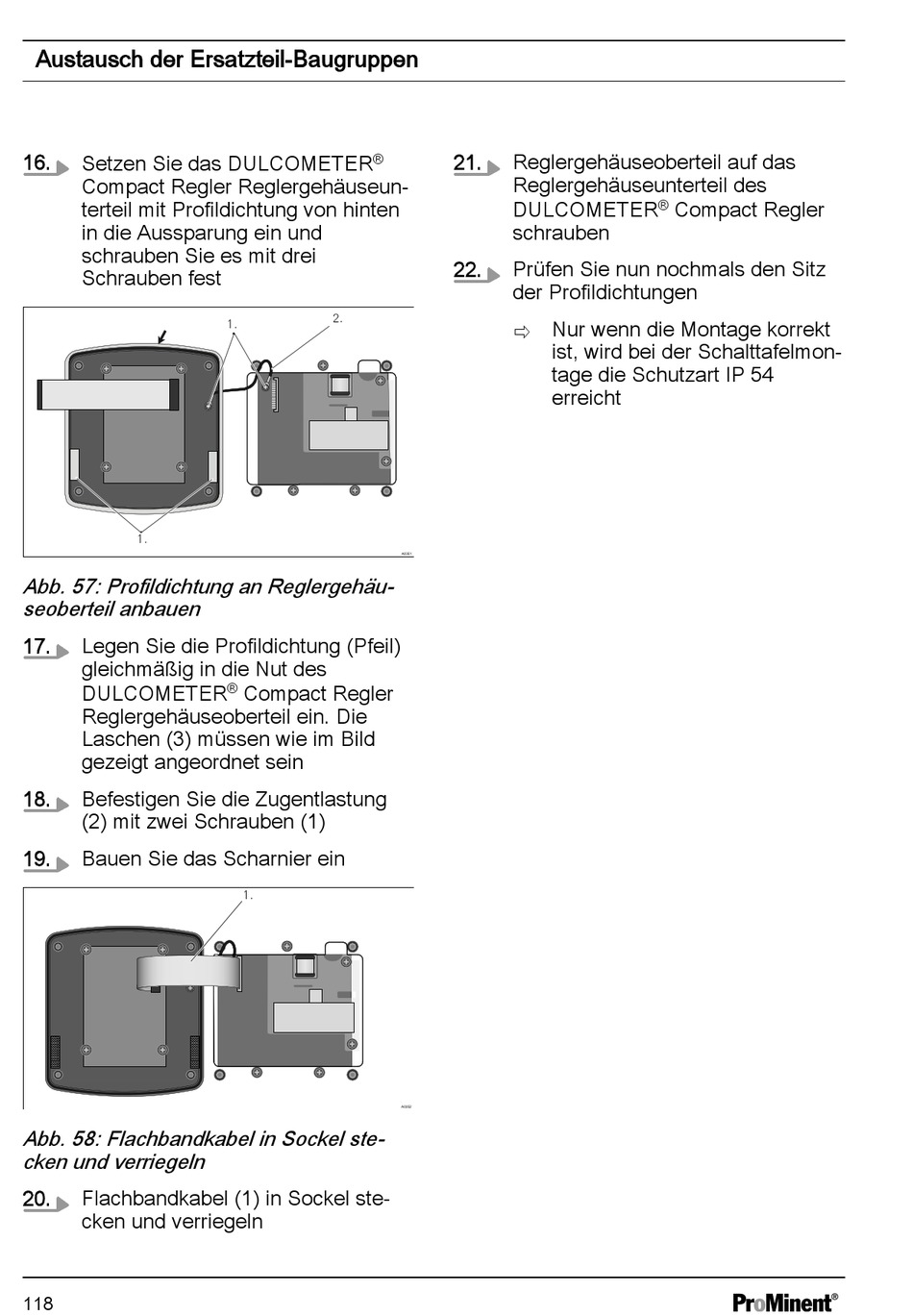

Austausch der Ersatzteil-Baugruppen
16.
Setzen Sie das DULCOMETER
Compact Regler Reglergehäuseun‐
terteil mit Profildichtung von hinten
in die Aussparung ein und
schrauben Sie es mit drei
Schrauben fest
1.
Abb. 57: Profildichtung an Reglergehäu‐
seoberteil anbauen
17. Legen Sie die Profildichtung (Pfeil)
gleichmäßig in die Nut des
DULCOMETER
Reglergehäuseoberteil ein. Die
Laschen (3) müssen wie im Bild
gezeigt angeordnet sein
18. Befestigen Sie die Zugentlastung
(2) mit zwei Schrauben (1)
19. Bauen Sie das Scharnier ein
Abb. 58: Flachbandkabel in Sockel ste‐
cken und verriegeln
20. Flachbandkabel (1) in Sockel ste‐
cken und verriegeln
118
®
2.
1.
® Compact Regler
1.
21. Reglergehäuseoberteil auf das
Reglergehäuseunterteil des
DULCOMETER
schrauben
22. Prüfen Sie nun nochmals den Sitz
der Profildichtungen
ð Nur wenn die Montage korrekt
ist, wird bei der Schalttafelmon‐
tage die Schutzart IP 54
erreicht
A0351
A0352
® Compact Regler
