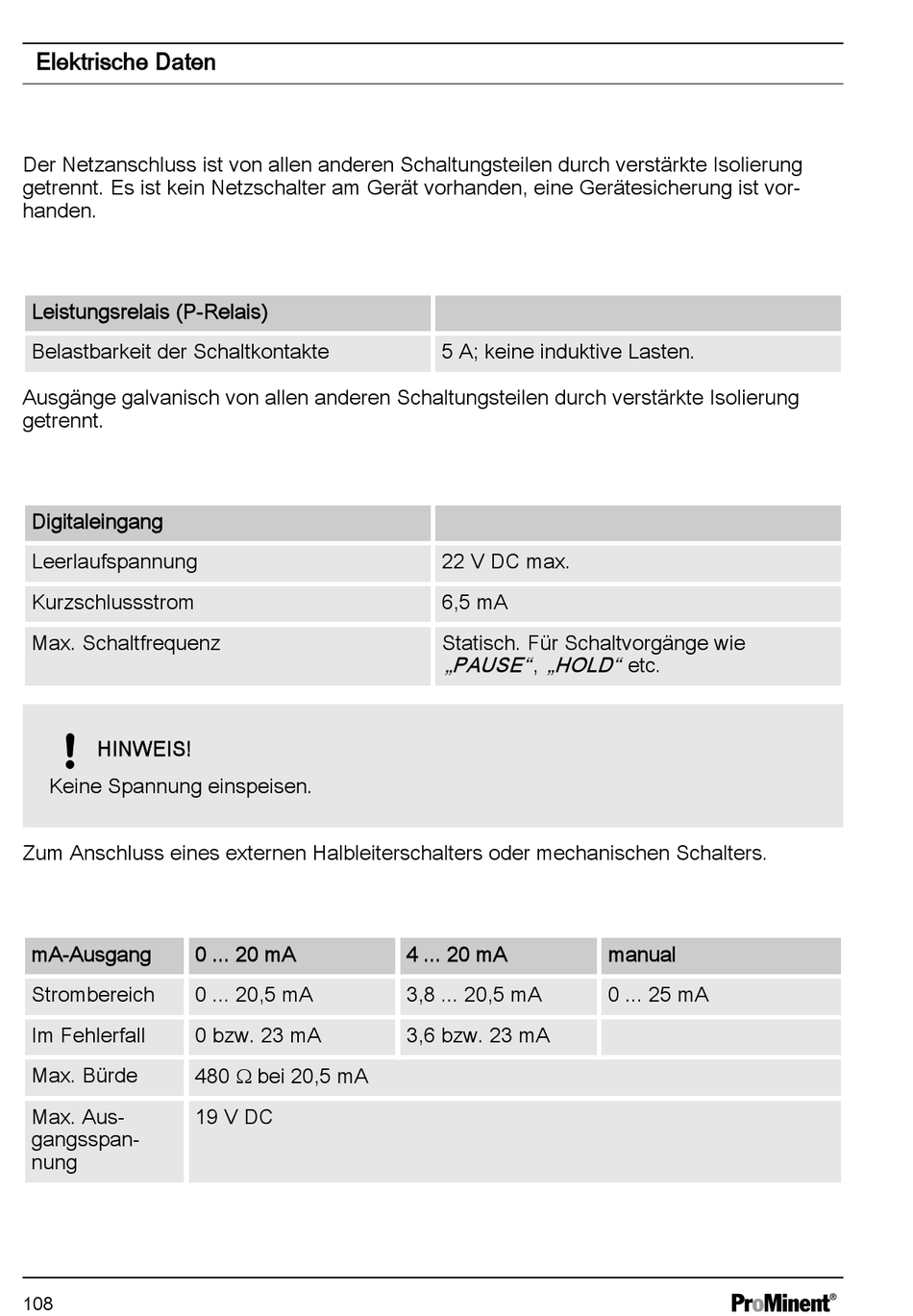

Elektrische Daten
Der Netzanschluss ist von allen anderen Schaltungsteilen durch verstärkte Isolierung
getrennt. Es ist kein Netzschalter am Gerät vorhanden, eine Gerätesicherung ist vor‐
handen.
Leistungsrelais (P-Relais)
Belastbarkeit der Schaltkontakte
Ausgänge galvanisch von allen anderen Schaltungsteilen durch verstärkte Isolierung
getrennt.
Digitaleingang
Leerlaufspannung
Kurzschlussstrom
Max. Schaltfrequenz
HINWEIS!
Keine Spannung einspeisen.
Zum Anschluss eines externen Halbleiterschalters oder mechanischen Schalters.
mA-Ausgang
Strombereich
Im Fehlerfall
Max. Bürde
Max. Aus‐
gangsspan‐
nung
108
0 ... 20 mA
0 ... 20,5 mA
0 bzw. 23 mA
480 W bei 20,5 mA
19 V DC
5 A; keine induktive Lasten.
22 V DC max.
6,5 mA
Statisch. Für Schaltvorgänge wie
„PAUSE" , „HOLD" etc.
4 ... 20 mA
3,8 ... 20,5 mA
3,6 bzw. 23 mA
manual
0 ... 25 mA
