Montage

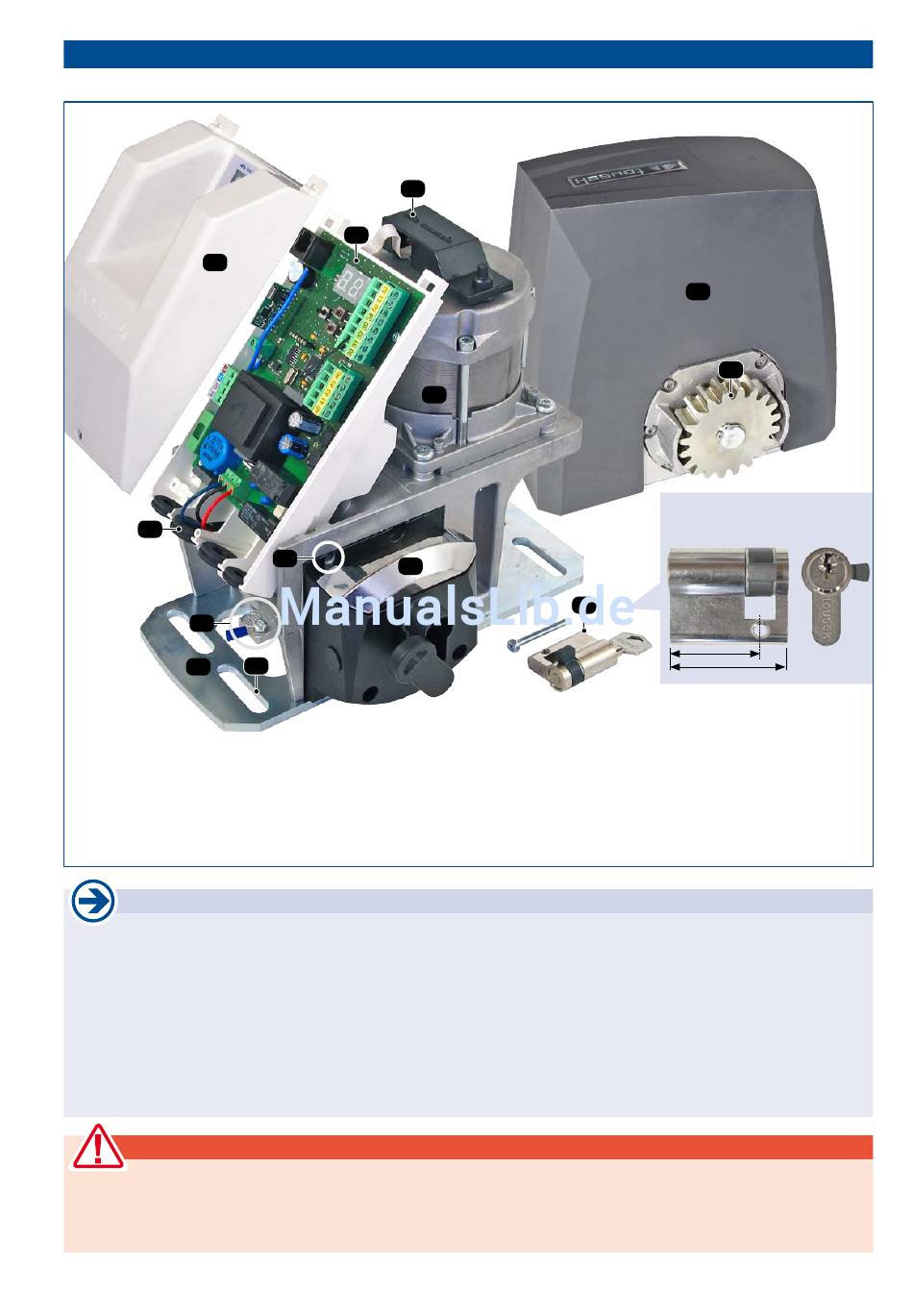

Technischer Aufbau PULL TSA
5a
3
6
4
(1)
Notentriegelung, versperrbar
mit optionalem Profilhalbzylinder (1a)
(2)
Zahnrad Z20
(3)
Kabeltüllen
(4)
Bodenplatte
(4a)
Langlöcher (4x) für Befestigung am Fundament
Vor dem Einbau des Antriebs Tousek PULL TSA empfehlen wir folgende Punkte zu kontrollieren:
• Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlaufschienen die unteren Laufräder sowie die oberen Führungsrollen kontrollie-
ren, ob keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endstellungen ohne übermäßigen Kraftaufwand weggefahren werden
kann.
• Seitliche Torflügelbewegungen während des Öffnungs- oder Schließvorganges sind unzulässig.
• Überprüfen, ob die Torbewegung über den gesamten Weg ohne übermäßige Reibung oder Unregelmäßigkeiten erfolgt.
• Überprüfen, ob Endanschläge vorhanden sind, um zu vermeiden, dass das Tor aus der Führung fährt.
• ACHTUNG: Mechanische Endanschläge sind unbedingt erforderlich!
• ACHTUNG: Der Schiebetorantrieb PULL TSA ist für die Automatisierung von waagrecht laufenden Schiebetoren
konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen
nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
tousek / PULL-TSA_00 / 12. 10. 2015
7
5
10
1
4a
Allgemeine Montagehinweise
8
1a
(5)
Steuerung mit integriertem Funkempfänger
(5a)
Steuerungsabdeckung
(6)
Erdungsschraube
(7)
Sensor
(8)
Motor-/Getriebeeinheit
(10)
Gewindebohrung für Befestigung
der Abdeckhaube (11)
WARNHINWEIS !
Schiebetorantrieb PULL TSA
11
2
optionaler Profilhalbzylinder (PHZ)
mit 3 Schlüssel (Art.Nr. 13300220)
30
40
