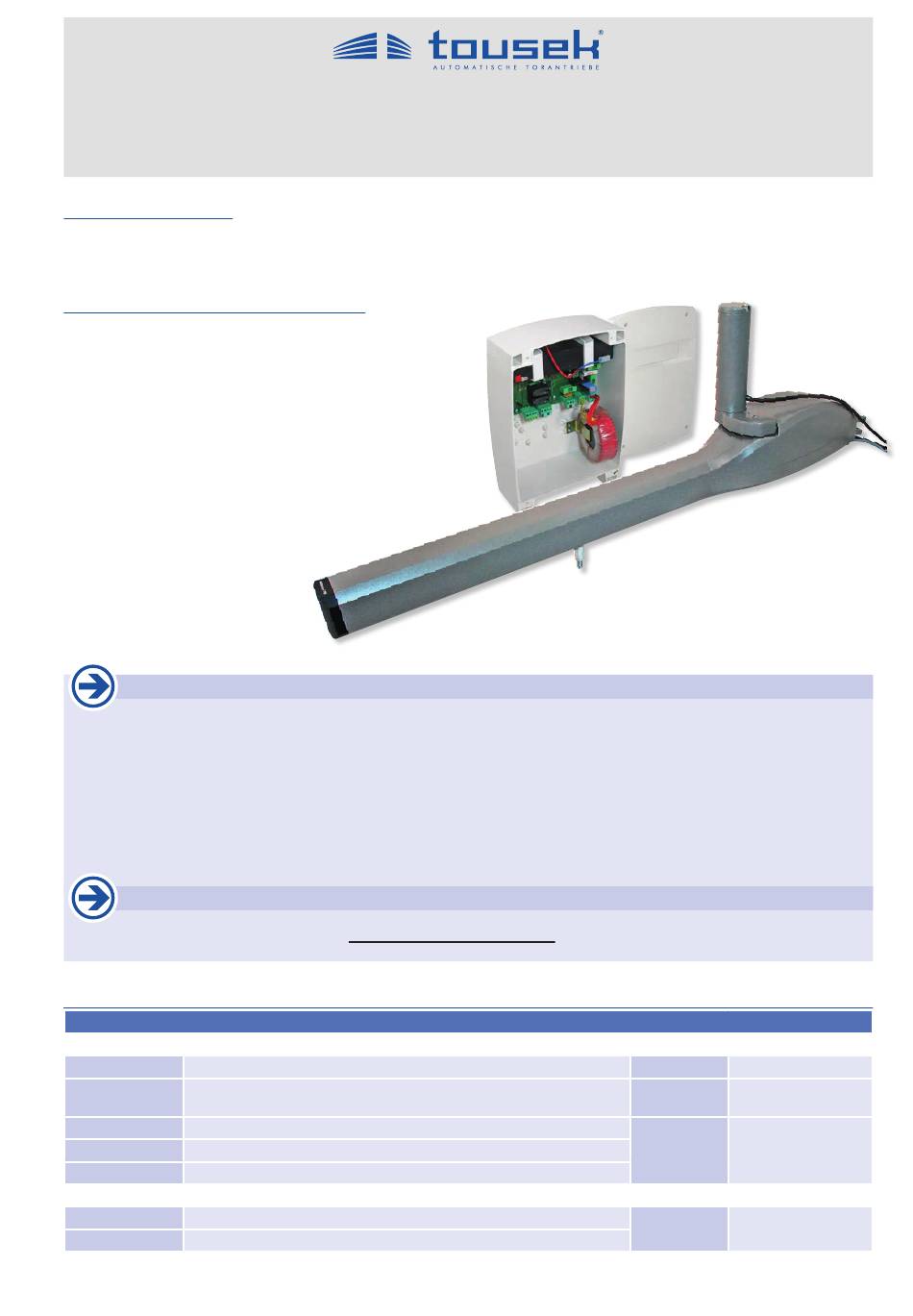

tousek SWING X Bedienungsanleitung

Einsatzmöglichkeiten:
• Die automatische Notentriegelung für die Antriebsserie SWING-X ermöglicht Ihnen die manuelle Toröffnung bei Stromausfall,
ohne zuvor eine mechanische Entriegelung durchführen zu müssen.
Die wichtigsten Funktionen im Überblick:
• Ent-/Verriegelung über Impulstaster oder Funk bzw.
automatische Entriegelung bei Netzspannungsabfall wählbar.
• 12V d.c. Batterie zur Sicherstellung der
Ent-/Verriegelungsfunktion mit Tief-Entladeschutz
• Anzeige des aktuellen Zustandes der Entriegelungsmotoren
durch Relais
• Verschiedene Modi mittels 4-fach DIP-Schalter einstellbar
• LED Anzeige des Betriebszustandes
(nach erster Impulsgabe)
• LED Anzeige der Akkuladung
• Der Antrieb wird im entriegelten Zustand ausgeliefert.
• Der Antrieb bzw. die Notentriegelung darf ausschließlich in Kombination mit unserer Steuerung verwendet
werden!
• ACHTUNG: Die Verwendung von externen Spannungsquellen (z.B. Akku, ...) führt zur Zerstörung des Notentrie-
gelungsmotors!
• PLANUNGS- / MONTAGEHINWEIS: Die Abmessungen des SWING-X mit Notentriegelung unbedingt beachten und
dementsprechend für ausreichend Bewegungsraum des Antriebs sorgen!
• Nicht für Dauerbetrieb (ständiges Ent-/Verriegeln) geeignet !
Das Tor nach dem Verriegeln unbedingt händisch bewegen, bis das Getriebe hörbar einrastet!
Technische Daten

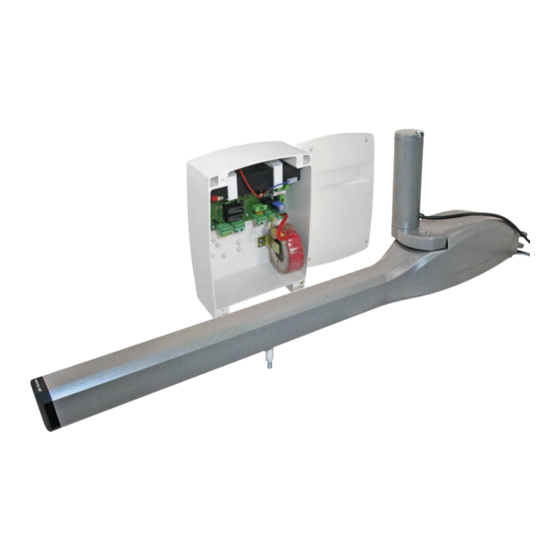

Elektrische Notentriegelung SWING X
Steuerung
Versorgung
Notentriegelungs-
ausgänge
Ent-/ Verriegeln über 2 Impulstastereingänge oder steckbaren Funkempfänger STN 2
Batterie
Zustandsanzeige durch Relais (Kontaktbelastung 230V/6A): ON= entriegelt, OFF= verriegelt
Entriegelungsmotor
Versorgung
Schutzart
Ausführung, Zusammenstellung, technische Veränderungen sowie Satz- und Druckfehler vorbehalten.
Ergänzungsanleitung zu SWING X
Elektrische Notentriegelung
Wichtig beim Verriegeln
230V a.c., +/-10% 50Hz
2 x 80W, 12Vd.c. (PWM)
12Vd.c. (Tief-Entladeschutz)
12Vd.c.
IP44
www.tousek.com
Wichtig
Schutzart IP54
Umgebungs-
- 20°C bis + 70°C
temperatur
Art.Nr. 12111090
Art.Nr. 13830040
