Bevor Sie den Antrieb montieren, lesen Sie bitte die Hinweise zur Sicherheit (Seite 15)
ACHTUNG
Nehmen Sie den Antrieb nicht in Betrieb bevor
er vollständig zusammengebaut ist !
Antrieb mit Laufschiene (Ansicht: von oben)
Laufschiene
6
41000501
MONTAGE
sorgfälltig durch !
Laufschlitten
Notentriegelung

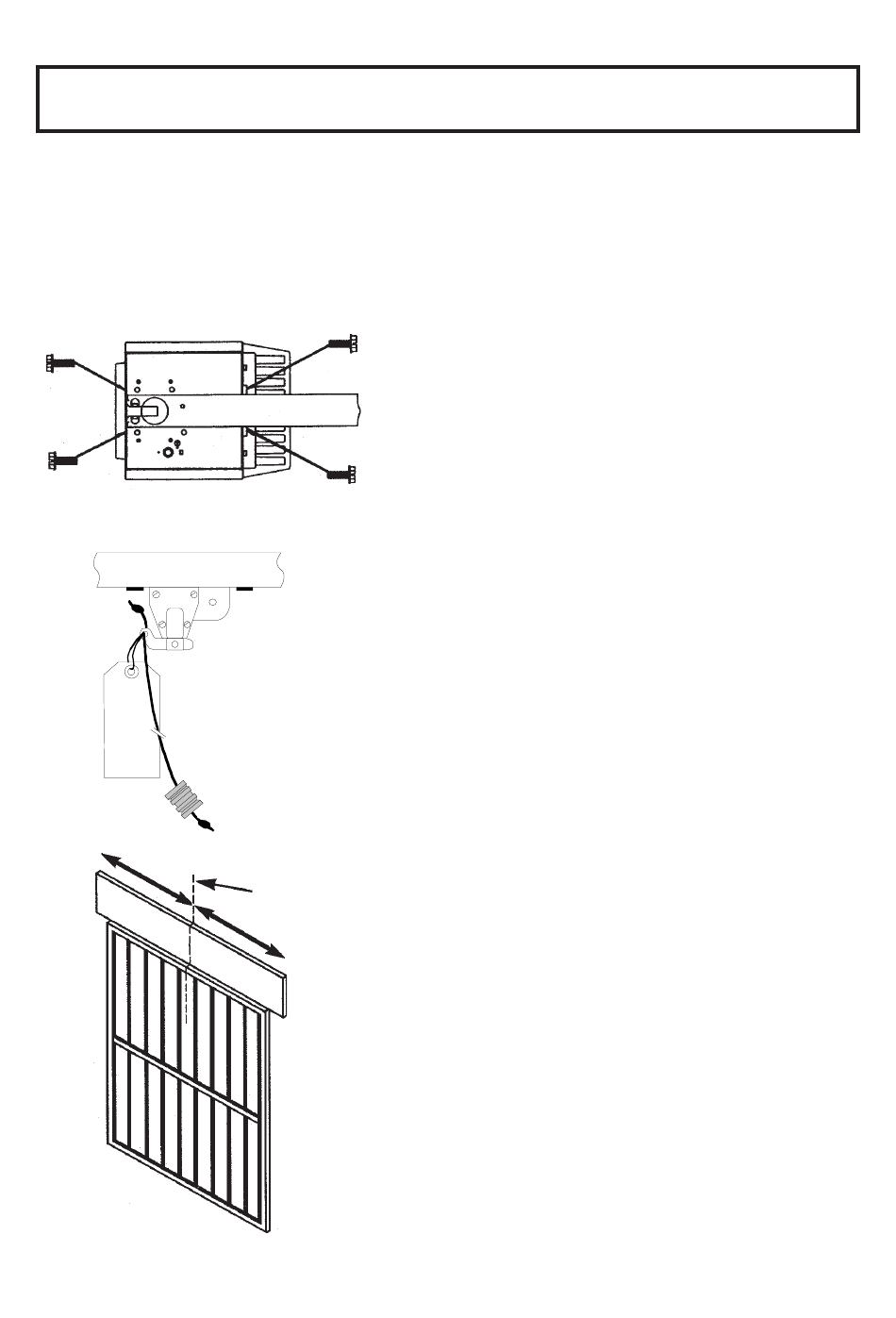

MONTAGE DER FÜHRUNGSSCHIENE AN DEN
MOTORKOPF.
Wichtig:
Das
Ketten-
verbindungsstück soll sich in der Mitte der
Führungsschiene befinden während Sie diese an den
Motorkopf montieren, um eine korrekte Endschalter-
einstellung zu gewährleisten.
-
Legen
Sie
den
Führungsschiene auf eine saubere eben Fläche.
-
Schieben Sie die Führungsschiene mit dem
Antriebsritzel auf den Antriebsstift am Motorkopf.
(Durch verschieben des Laufschlittens können sie
das Antriebsritzel drehen um es zum Antriebsstift
auszurichten.
Schieben Sie die Führungsschiene so über den
Antriebsstift, daß diese vollständig am Motorkopf
anliegt.)
-
Befestigen Sie die Führungsschiene mit den vier
Schrauben am Motorkopf.
(Richten Sie hierzu die Bohrungen genau aus und
ziehen Sie die Schrauben sorgfältig an.
-
Desweiteren roten Notentriegelungsknopf
mit Schnur am Hebel des Laufschlittens anbinden.
MARKIERUNG DER MITTE DES TORES AM
TORSTURZ
Anmerkung: Ermitteln Sie, welche Installations-
anweisung auf Ihr Garagentor zutrifft.
Es ist möglich, daß Sie für die Montage des Antriebs
die Querverstrebungen entfernen müssen. Wenn Sie
derartige Querverstrebungen entfernen, so achten Sie
darauf, daß die Torblattführungsschienen ausreichend
sicher an der Garagendecke oder der Wand befestigt
sind.
-
Tor schließen.
-
Torbreite messen, Mitte markieren.
-
Senkrechte Linie (V) beginnend etwa 15 cm
oberhalb der Sturzunterkante nach unten,
auch auf dem Tor, ziehen.
1
oder
Zahnriemen-
Motorkopf
und
2
die
