Technische Information / Planungsunterlage

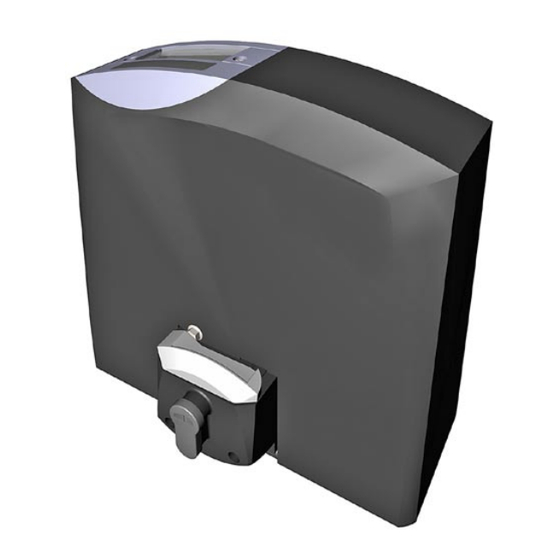

Schiebetorantriebe PULL T24, -T24speed
Einsatzmöglichkeiten:
für alle freitragenden und bodenlaufenden Tore
Merkmale PULL T24, -T24speed
programmierbar über ein von außen zugängliches Bedienfeld mit
beleuchtetem Display in deutschsprachiger Menüführung
Direktanschlussmöglichkeit für 8,2 kOhm Kontaktleisten (2-Kanal)
einstellbarer Sanftstopp (kein Kraftverlust trotz reduzierter Drehzahl)
drei Betriebslogiken (Impuls, Automatik, Totmann)
frei einstellbare Teilöffnung
eingebaute Steuerung in separatem Gehäuse
Sicherheitssystem ARS (autom. Reversiersystem)
selbsthemmendes Schneckengetriebe
Notentriegelungsvorrichtung versperrbar mit Profilhalbzylinder
optionale integrierbare Notbatterie
24V Motor
im Ölbad laufende Getriebeeinheit aus Stahl
Schnecke und Schneckenrad aus gehärtetem Stahl
permanent selbstregelnde Kraft
Dank Verwendung eines Schaltnetzteils geringe Leerlaufstromaufnahme
Tousek Ges.m.b.H.
A-1230 Wien
Zetschegasse 1
Tel. +43/1/667 36 01
Fax +43/1/667 89 23
info@tousek.at
Tousek GmbH
D-83395 Freilassing
Traunsteiner Straße 12
Tel. +49/86 54/77 66-0
Fax +49/86 54/5 71 96
info@tousek.de
Tousek Sp. z o.o.
PL 43-190 Mikołów (k/Katowic)
Gliwicka 67
Tel. +48/32/738 53 65
Fax +48/32/738 53 66
info@tousek.pl
Tousek s.r.o.
CZ-130 00 Praha 3
Jagellonská 9
Tel. +420/2/2209 0980
Fax +420/2/2209 0989
info@tousek.cz

Werbung

loading

Inhaltszusammenfassung für tousek PULL T24

  • Seite 1 Technische Information / Planungsunterlage Schiebetorantriebe PULL T24, -T24speed Einsatzmöglichkeiten: • für alle freitragenden und bodenlaufenden Tore Merkmale PULL T24, -T24speed • programmierbar über ein von außen zugängliches Bedienfeld mit beleuchtetem Display in deutschsprachiger Menüführung • Direktanschlussmöglichkeit für 8,2 kOhm Kontaktleisten (2-Kanal) •...
  • Seite 2 Schiebetorantrieb PULL T24, -T24speed Technischer Aufbau PULL T24, -T24speed Programmierelement (Display und Bedienfeld) (5a) abnehmbares Sichtfenster auf Programmierelement Steuerungsabdeckung (6a) Abdeckung für optionalen Funkprint (6b) Vorprägung für opt. Zusatzmodul versperrbare Notentriegelung (PHZ) Sensorkabel Zahnrad optionale Notbatterie Kabelnippel Motor-/Getriebeeinheit Bodenplatte (10) Gewindebohrung für Befestigung...
  • Seite 3 Protokoll  Anzeige Protokolleinträge Status Sensor  Anzeige Sensor Die Menüpunkte Hoflicht und Kontrollleuchte erscheinen nur dann im Display, wenn im Menüpunkt Zusatzmodul Hoflicht/Kontrolllicht angewählt ist.  ENTER integrierte Steuerung für Schiebetorantrieb PULL T24, -T24speed 29001701_PULL-T24-T24speed / 11. 11. 2010...
  • Seite 4 Steuerung Schiebetorantrieb PULL T24, -T24speed Steuerungsaufbau Erdungs- anschluss Achtung Nach dem Anschluss der Dräh- te sind diese mit Kabelbindern zu sichern (zusammenzubin- den). Dies soll verhindern, dass eine 230V Leitung mit einer Nie- – + – + – + derspannungsleitung in Berührung kommt, falls sich ein Draht aus der Klemme löst.
  • Seite 5 Klemmenbelegung Schiebetorantrieb PULL T24, -T24speed Warnung • Vor Öffnen des Steuerungskastens • Das Gerät darf nicht in explosionsgefährdeter Umge- unbedingt den Hauptschalter abschalten ! bung eingesetzt werden ! • Bei versorgter Steuerung steht das Geräteinnere unter • Es ist ein allpolig trennender Hauptschalter mit einem Spannung.
  • Seite 6 29001701_PULL-T24-T24speed / 11. 11. 2010...
  • Seite 7 Maßskizze Schiebetorantrieb PULL T24, -T24speed • Maße in mm (1) versperrbare Notentriegelung (PHZ) 206,5 (2) Zahnrad (3) Kabeleinlass (4) Bodenplatte (4a) Langlöcher (4x) für Befestigung am Fundament (5) Bedienfeld und Display zur Programmierung Ansicht B: Ansicht A: Zahnrad: PULL T24speed: Z20M4, R44...
  • Seite 8 Zusatzmodul Schiebetorantrieb PULL T24, -T24speed • Der Einsatz eines der beiden Zusatzmodule ist optional. • Je nachdem ob ein Hof-/Kontrolllicht erwünscht ist oder die Auswertung des Torzustandes erfolgen soll, muss dazu das betreffende Modul (ZM) nach dem Aufschneiden der Vorprägung (6b) auf den vorgesehenen Steckplatz (SZ) der Steuerung aufgesteckt werden.
