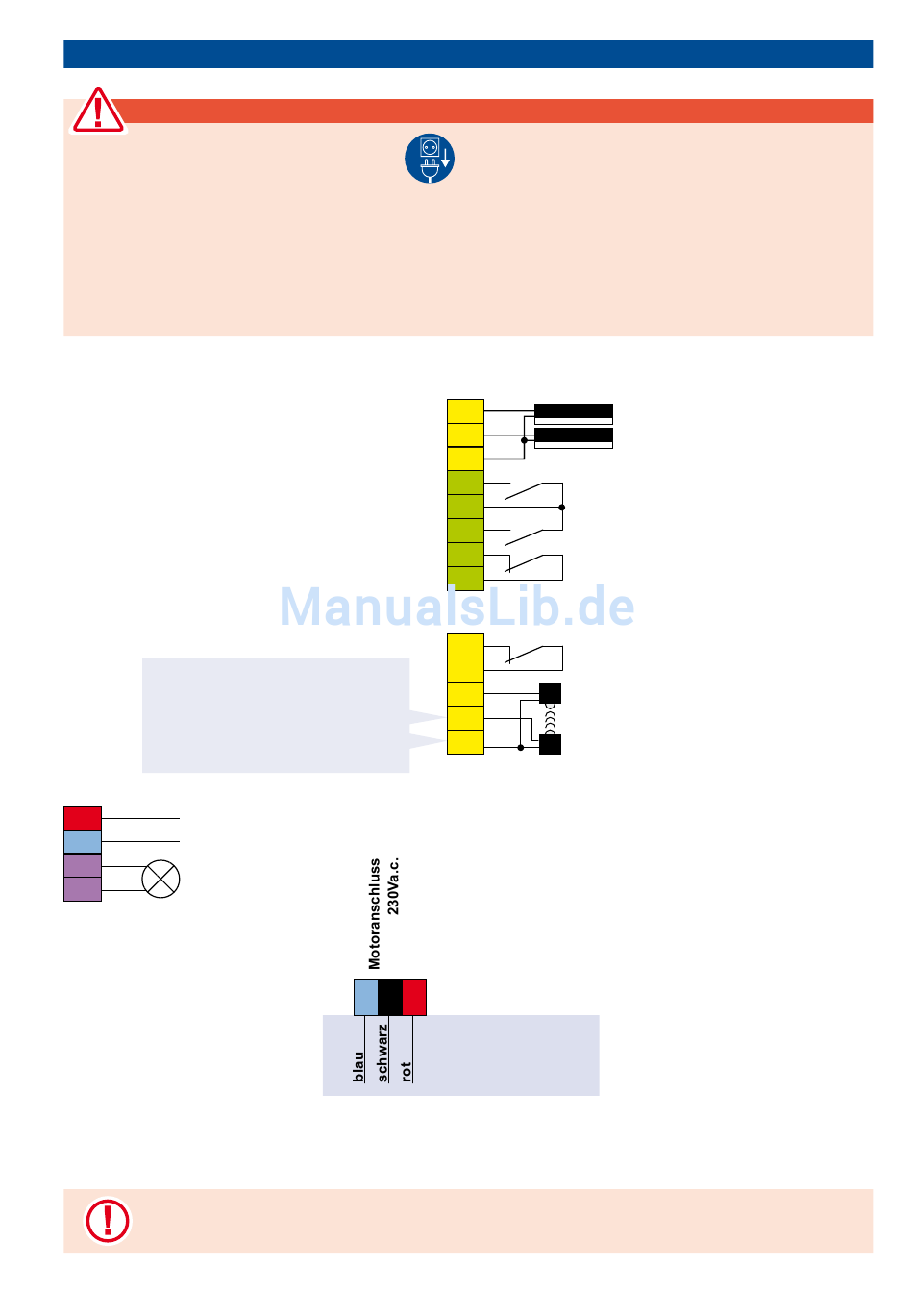

3.1 Klemmenbelegung
• Vor Öffnen des Steuerungskastens
unbedingt den Hauptschalter abschalten !
• Bei versorgter Steuerung steht das Geräteinnere unter
Spannung.
• Es sind daher die Sicherheitsvorschriften zu beachten,
um elektrische Schläge zu vermeiden.
• Das Gerät ist ausschließlich von qualifiziertem Fach-
personal anzuschließen.
K l e m m e n 4 0 / 4 1 w e r d e n i n d e r
To r - G E S C H L O S S E N - S t e l l u n g
( b e t r i e b s b e r e i t ) i n d e n S t r o m -
sparmodus (d.h. spannungsfrei)
geschalten.
1
L
Versorgung
N
N
230V a.c.
L
10
Blinkleuchte
N
11
230V, max. 100W
84
• Bei Anschluss-, Einstell- und Wartungsarbeiten ist darauf zu achten, dass die Elektronik nicht
durch Feuchtigkeit (Regen) beschädigt wird.
tousek / PULL-TSA_00 / 12. 10. 2015
Warnung - Anschlussarbeiten
• Das Gerät darf nicht in explosionsgefährdeter Umge-
bung eingesetzt werden !
• Es ist ein allpolig trennender Hauptschalter mit einem
Kontaktöffnungsabstand von min. 3mm vorzusehen.
Die Anlage ist in jedem Fall gemäß den geltenden
Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Taster, Funkfernsteue-
rung, Lichtschranken etc.) sind getrennt von den 230V
Leitungen (Zuleitung, Motor, Signallicht) zu verlegen.
52
51
50
34
30
32
31
30
46
45
-
43
-
41
40
+
vorverdrahtet
Schiebetorantrieb PULL TSA
8.k2
Hauptschließkante
8.k2
Nebenschließkante
Gemeinsamer Schließkanten
Teilöffnungstaster
Gemeinsamer
Impuls-Taster
STOPP-Kontakt
Gemeinsamer
Lichtschrankenkontakt
Gemeinsamer LS-Kontakt
24V
Versorgung LS-Empfänger
=
Versorgung LS-Sender
Gemeinsamer LS-Versorgung
24V
=
- 9 -
