1. Allgemeines
Merkmale PULL TSA
• programmierbar über ein Bedienfeld mit 7-Segmentanzeige
• Programmierbar mit vier Tasten und 7-Segmentanzeige
oder optional über LC-Display (2 x 16 Zeichen)
• Betriebsfunktionen wählbar (Impuls, Automatik, Totmann)
• Ereignisspeicher für die letzten 800 Zyklen
• 1m Teilöffnung für Fußgänger (auch über Funk bedienbar)
• Gekapselte Steuerung
• Selbstlernende Endpositionen
• Permanent selbst regelnde Kraft
• ARS - Automatisches Reversier System

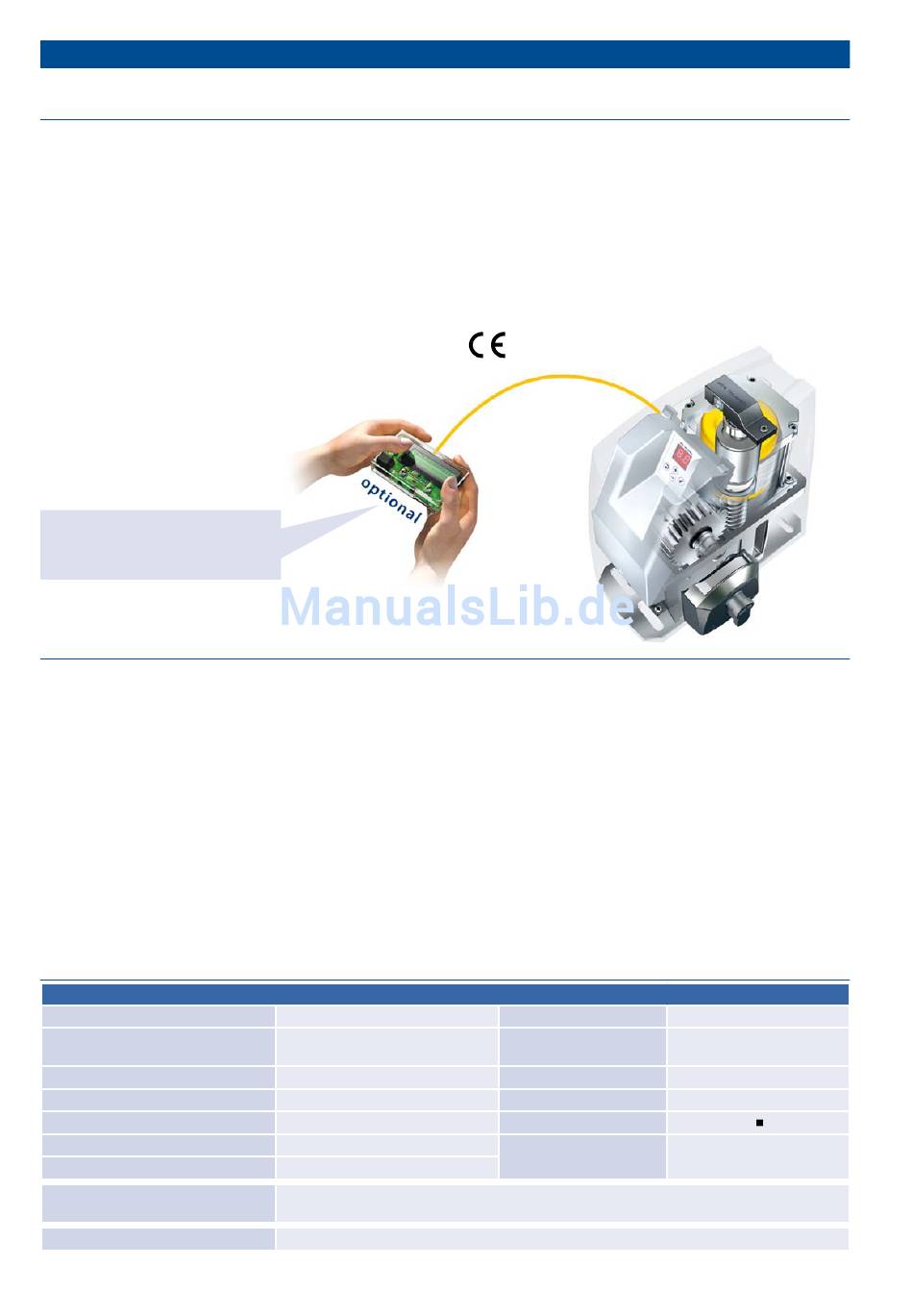

optionales Programmierdisplay inkl.
20cm Kabel (Art.Nr. 12111250)
Allgemeines
Bei der Entwicklung der Baureihe Tousek PULL TSA wurde neben bewährter Qualität und Zuverlässigkeit besonderes
Augenmerk auf die rasche und einfache Montage, sowie auf die problemlose Bedienung gelegt. So zeigt sich der Antrieb in
vielen durchdachten Details - von der automatischen Einlernbarkeit der Torendpositionen bis hin zur Steuerung mit abzieh-
baren Klemmleisten - von einer sehr benutzerfreundlichen Seite. Die Antriebseinheit selbst besteht aus einem Elektromotor
und einem Schneckengetriebe, die in einem formstabilen Aluminiumgehäuse untergebracht sind, und bildet gemeinsam mit der
integrierten Mikroprozessor-Steuerung inkl. 2-Kanal Funkempänger RS 868 und dem Sicherheitssystem ARS eine kompakte
Einheit mit geringen Abmessungen.
Das Sicherheitssystem ARS erkennt Hindernisse beim Öffnen und Schließen des Tores und gestattet die Einstellung der
Kraft. Um den sicheren und zuverlässigen Betrieb auch unter schwierigsten Witterungsbedingungen zu gewährleisten,
wurden sämtliche Antriebskomponenten in bewährter Art und Weise besonders robust und widerstandsfähig ausgeführt.
Darüber hinaus konnten jedoch in einigen Punkten noch zusätzliche Verbesserungen erzielt werden, wie z.B. durch das
separate innenliegende Steuerungsgehäuse, welches dieses sensible elektronische Bauteil gleich doppelt schützt, oder durch
das Ölbad, in dem sich die Antriebskomponenten bewegen, und durch das in allen Temperaturbereichen für eine optimale
Kühl- und Schmierwirkung gesorgt ist.
Der Einbau des PULL TSA ist sowohl an neuen als auch an bestehenden Toranlagen rasch und einfach durchzuführen.
Technische Daten
Schiebetorantrieb PULL TSA - Set
Steuerung
Versorgung
max. Stromaufnahme (exkl. Zubehör)
Zahnrad
max. Torgewicht
Laufgeschwindigkeit
Drehmoment
Setzubehör
optional erhältliche Komponenten
- 4 -
• Direktanschluss von 8,2 kΩ Kontaktleisten
• Einstellbarer Sanftstoppweg
• Funkempfänger RS 868 integriert
• Bis zu 48 Handsender einlernbar
• Speicher des Funkempfängers über Display verwaltbar
• Notentriegelung optional mit handelsüblichem PHZ gesichert
• Im Ölbad laufende Getriebeeinheit
• Stahlgetriebe, Schnecke gehärtet
•
integriert
230Va.c. 50Hz
1,3A
Z20M4
400kg
11m/min
15Nm
1 Antrieb PULL TSA mit integriertem Funkempfänger RS 868, 2-Kanal • 2 Handsender RS 868-
4M, 4-Kanal • 1 Lichtschranke LS 41
Programmierdisplay inkl. 20cm Kabel • Profilhalbzylinder mit 3 Schlüssel
Schiebetorantrieb PULL TSA
getrennt für Haupt- und Nebenschließkante
max. Fahrweg
Einschaltdauer
nach Betriebsart S3
Umgebungstemperatur
Schutzart
Drehzahlsensor
Artikel-Nr.
30m
20 Zyklen/Tag
-20° bis +40°C
IP44
61001
