- Seite 1 Montage- und Betriebsanleitung Umbausatz SWING 260 auf SWING-265...
-
Seite 2: Wartung

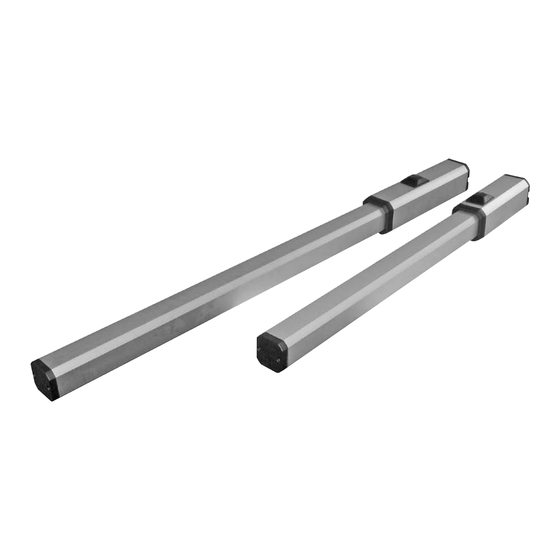

• Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. • Das Produkt darf nur für den bestimmungsgemäßen Einsatz verwendet werden, es ist ausschließlich für den in dieser Anleitung angeführten Zweck ent- wickelt worden. - Seite 3 • keine Entlüftungsschraube • für nachträglichen Einbau geeignet • inkl. Montagematerial • Thermoschutz • Einschaltdauer 40% • Allgemeines Mit dem Antrieb TOUSEK 265 können einfach und rasch neue oder bereits bestehende Dreh-, Flügeltore automatisiert werden. Der Antrieb Tousek 265 ist für schwere Drehtore mit häufiger Frequenz konzipiert. Die Antriebseinheit arbeitet elektrohydraulisch und besteht aus einer laufruhigen Pumpe, einem leistungsstarken Einphasen- motor und einer präzisen Kolben-Zylindereinheit. Diese Komponenten sind durch ein nach außenhin geschlossenes Hydrauliksystem miteinander verbunden und in einem Gehäuse aus eloxiertem Aluminium untergebracht.
-
Seite 4: Montage
Umbausatz SWING-260 auf -265 Allgemeine Montagehinweise • Der Umbausatz SWING 260 auf SWING 265 ermöglicht den einfachen Umstieg auf das neue Drehtormodell unter Beibehaltung der für das Vorgängermodell gewählten Montagepunkte, d.h. der am Tor bestehende vordere (1) und hintere Anschweißteil (2) kann weiterverwendet werden. - Seite 5 • Die Kolbenstange (KS) darf NICHT komplett ausge- fahren sein (mind. 5mm Restweg) – die Torbegren- zung hat immer über Bodenanschläge oder alternativ Tousek Kolben stangen wegbegrenzer zu erfolgen ! Einfetten der beweglichen Montageteile • Die Drehpunkte des Antriebs (Bohrungen der Anschweißteile und entsprechende Bolzen, die der Befestigung des Antriebs an den Anschweißteilen dienen, sind vor der Antriebsmontage unbedingt gut einzufetten !
- Seite 6 • Bei Durchführung der elektrischen Anschlüsse muss die Drehtoranlage unbedingt stromlos geschaltet werden. • Den Anschluss an die Steuerung laut Steuerungs a nleitung durchführen. • Anschluss diverser Sicherheitseinrichtungen, Impuls g eber und anderer Zubehörteile lt. betreffender Anleitungen. (Kabelplan beachten). - 6 - tousek / Umbausatz-SWING-265_00 / 10. 01. 2012...
- Seite 7 • Die Kraft ist für Öffnen und Schließen getrennt einzustellen. 2d. Demontage Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage. Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebs abgeschalten wird ! - 7 - tousek / Umbausatz-SWING-265_00 / 10. 01. 2012...
-
Seite 8: Notentriegelung Des Antriebs Bei Stromausfall
• Der Antrieb ist nun entriegelt und sie können das Tor händisch bewegen (langsam ! - nicht schneller als im Motorbetrieb). • Zur Wiederherstellung des Motorbetriebes drehen Sie den Schlüssel der Notentriegelung im Uhrzeigersinn, bis ein fester Widerstand spürbar ist. • Danach setzen Sie die Abdeckkappe auf und schalten die Stromversorgung wieder ein. - 8 - tousek / Umbausatz-SWING-265_00 / 10. 01. 2012... - Seite 9 - 9 - tousek / Umbausatz-SWING-265_00 / 10. 01. 2012...
- Seite 10 Maßskizze Umbausatz SWING-260 auf -265 • Maße für SWING 265/29 (in Klammer für SWING 265/44) • Maße in mm Maße und technische Änderungen vorbehalten ! - 10 - tousek / Umbausatz-SWING-265_00 / 10. 01. 2012...
