2.

Montage

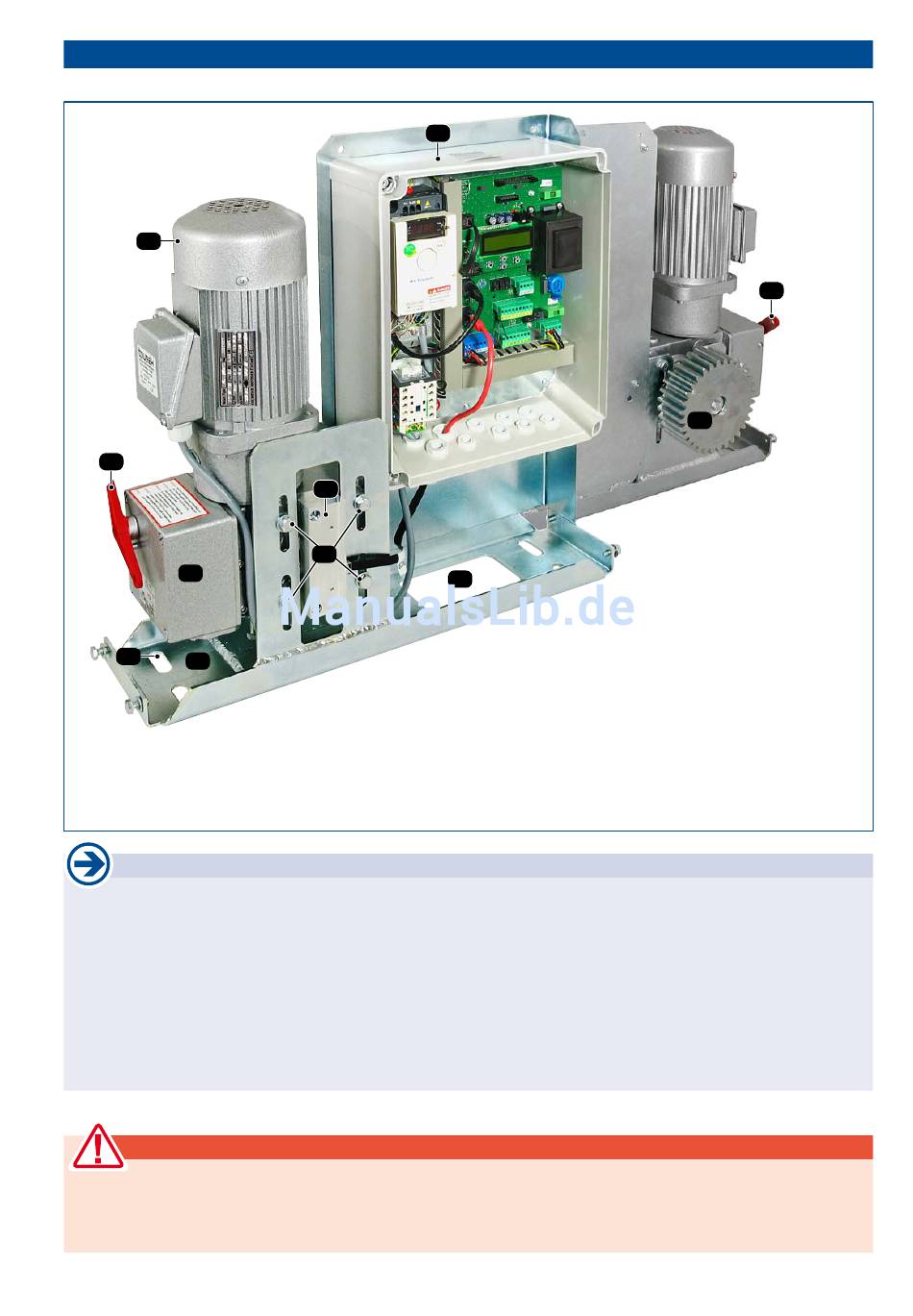

Technischer Aufbau

4
7
6
2a
2
Vor dem Einbau des Antriebes empfehlen wir folgende Punkte zu kontrollieren:
• Überprüfen der Torstruktur:
Bei Konstruktionen mit Bodenlaufschienen die unteren Laufräder sowie die oberen Führungsrollen kontrollie-
ren, ob keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endlagen ohne übermäßigen Kraftaufwand weggefahren werden kann.
• Seitliche Torflügelbewegungen während des Öffnungs- oder Schließvorganges sind unzulässig.
• Überprüfen, ob die Torbewegung über den gesamten Weg ohne übermäßige Reibung oder Unregelmäßigkeiten erfolgt.
• Überprüfen, ob Endanschläge vorhanden sind, um zu vermeiden, dass das Tor aus der Führung fährt.
• ACHTUNG: Mechanische Endanschläge sind unbedingt erforderlich!
• ACHTUNG: Der Schiebetorantrieb ist für die Automatisierung von waagrecht laufenden Schiebetoren kon-
struiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen nicht
automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015
5
9
3
1

Allgemeine Montagehinweise

WARNHINWEIS !

Schiebetorantrieb DYNAMIC T20S, T25S
(1) Kabeleinlass
(2) Bodenplatte
(2a) Langlöcher (4x) für Befestigung am Fundament
(3) Schrauben für Höhenverstellbarkeit
(je 4 an Vorder- und Rückseite)
(4) Motor-/Getriebeeinheit
(5) Steuerungskasten
(6) Notentriegelungs-Abdeckung
(7) Notentriegelungshebel
(8) Zahnrad
(9) Drehzahlsensor
7
8
- 5 -
