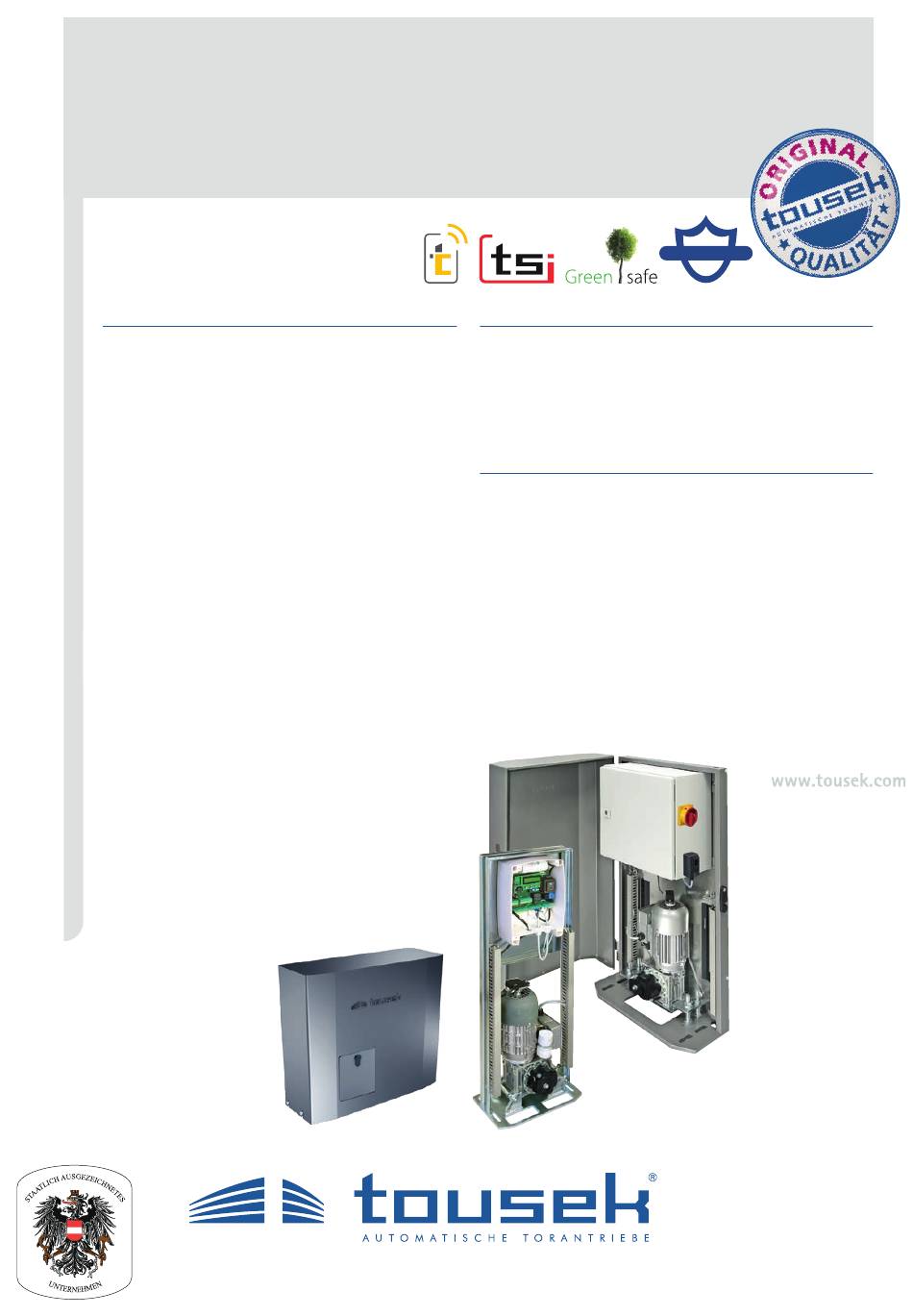

Technische Information / Planungsunterlage

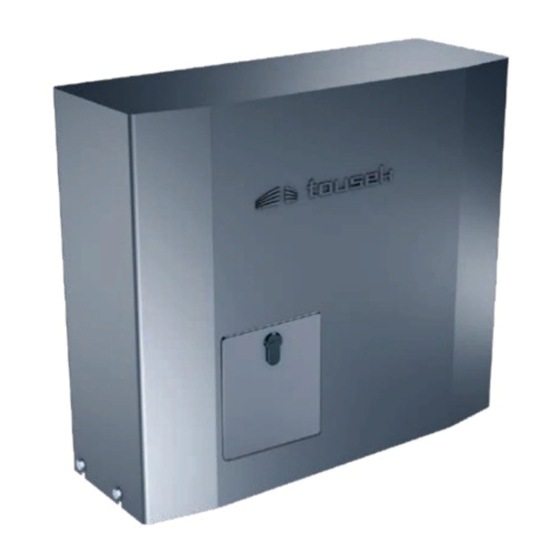

Schiebetorantrieb TPS 20
Einsatzmöglichkeiten:
•
für alle freitragenden und bodenlaufenden Tore
Merkmale TPS 20
•
programmierbar über ein von außen zugängliches
Bedienfeld mit beleuchtetem Display in deutsch
sprachiger Menüführung
•
Für Dauerbetrieb geeignet (80% ED)
•
Großes, beleuchtetes LCDisplay (2x16 Zeichen)
•
Klartext Menüführung mit vier Tasten bedienbar
•
Betriebsfunktionen wählbar:
Impuls, Automatik, Totmann, Notbetrieb
•
Frei einstellbare Teilöffnung für Fußgänger oder
PKW/LKW Funktion
•
Wegstreckenmessung erfolgt über Drehzahlsensor
(Endschalterlos)
•
Einstellbarer Sanftstopp (Weg und Geschwindigkeit)
•
Rampenförmiger Sanftanlauf (ca. 1s)
•
ARS – Automatisches Reversier System
•
Mechanische Bremse für sicheren Torstopp
•
Permanent selbstregelnde Kraft mit BoostFunktion
(erhöhte Anfahrtskraft)
•
Elektronische Überwachung der Notentriegelung
•
Direktanschluss von vier getrennten 8,2 kΩ Kontakt
leisten
•
Eingang für Torhinterraumüberwachung
•
Statusanzeige für Sicherheits und Tastereingänge
•
Selbstüberwachung der Lichtschranke
•
Steckplatz für Funkempfänger
•
Optionale, externe Torzustandsanzeige (z.B. Portier)
•
Optionales Hoflichtmodul (230V, 100W)
•
2 x 130mm DIN-Hutschiene für weiteres Zubehör
•
Abmessung (B x H x T): 616 x 532 x 211mm
•
Höhenverstellung ZahnradOK: 99–166mm
Weitere Produktmerkmale für TPS 20N
• Verzinktes Grundgehäuse
• 260mm DINHutschiene für weiteres Zubehör
• Abmessung (B x H x T): 328 x 950 x 188mm
• Höhenverstellung ZahnradOK: 107–147mm
Weitere Produktmerkmale für TPS 20 PRO
• Grundgehäuse aus pulverbeschichtetem, verzinkten Stahl
• Tür aus pulverbeschichtetem Alu mit PHZ abschließbar
• Optionale, höhenverstellbare Gabel bzw. Winkel für
• Integrierter Hauptschalter und 230V Schukodose
• Eingebaute Lichtschranke LS45 (30m Reichweite)
• 2 x 120mm DINHutschiene für weiteres Zubehör
• Abmessung (B x H x T): 520 x 995 x 230mm
• Höhenverstellung ZahnradOK: 120–200mm
TPS 20
Safety Sensor
Signalübertragungssystem
TPS 20 PRO
TPS 20N
tousek PRODUKTE
• Schiebetorantriebe
• Laufwerke
• Drehtorantriebe
• Garagentorantriebe
• Falttorantriebe
• Schranken
• Torsteuerungen
• Funkfernsteuerungen
• Schlüsselschalter
• Zutrittskontrolle
• Sicherheitseinrichtungen
• Zubehör
Tousek Ges.m.b.H. Österreich
A-1230 Wien
Zetschegasse 1
Tel. +43/ 1/ 667 36 01
Fax +43/ 1/ 667 89 23
info@tousek.at
Tousek GmbH Deutschland
D-83395 Freilassing
Traunsteiner Straße 12
Tel. +49/ 8654/ 77 66-0
Fax +49/ 8654/ 57 196
info@tousek.de
Tousek Benelux NV
BE-3930 Hamont - Achel
Buitenheide 2A/ 1
Tel. +32/ 11/ 91 61 60
Fax +32/ 11/ 96 87 05
info@tousek.nl
Tousek Sp. z o.o. Polen
PL 43-190 Mikołów (k/Katowic)
Gliwicka 67
Tel. +48/ 32/ 738 53 65
Fax +48/ 32/ 738 53 66
info@tousek.pl
Tousek s.r.o. Tschechische Rep.
CZ-130 00 Praha 3
Jagellonská 9
Tel. +420/ 2/ 2209 0980
Fax +420/ 2/ 2209 0989
info@tousek.cz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für tousek TPS 20
Inhaltszusammenfassung für tousek TPS 20
- Seite 1 • Falttorantriebe • Klartext Menüführung mit vier Tasten bedienbar • Schranken • Betriebsfunktionen wählbar: Weitere Produktmerkmale für TPS 20 PRO • Torsteuerungen Impuls, Automatik, Totmann, Notbetrieb • Grundgehäuse aus pulverbeschichtetem, verzinkten Stahl • Frei einstellbare Teilöffnung für Fußgänger oder • Funkfernsteuerungen •...
-
Seite 2: Technische Daten
Boostkondensator WARNHINWEIS ! ACHTUNG: Der Schiebetorantrieb TPS 20 ist für die Automatisierung von waagrecht laufenden Schiebetoren konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen). - Seite 3 • ACHTUNG: Der Schiebetorantrieb TPS 20N ist für die Automatisierung von waagrecht laufenden Schiebetoren konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen). - 3 - tousek / TPS20_ti_08 / 18. 09. 2018...
- Seite 4 WARNHINWEIS ! • ACHTUNG: Mechanische Endanschläge sind unbedingt erforderlich! • ACHTUNG: Der Schiebetorantrieb TPS 20 PRO ist für die Automatisierung von waagrecht laufenden Schiebe- toren konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
-
Seite 5: Unterebene
Softwareversion Anzeige Softwareversion Seriennummer Anzeige Seriennummer Protokoll Anzeige Protokolleinträge Status Sensor Anzeige Sensor Die Menüpunkte Hoflicht und Kontrollleuchte erscheinen nur dann am Display, wenn im Menüpunkt Zusatzmodul Hoflicht/Kontrolllicht angewählt ist. ENTER integrierte Steuerung für Schiebetorantrieb TPS 20, -20N, -20PRO - 5 - tousek / TPS20_ti_08 / 18. 09. 2018... - Seite 6 Anzeige Softwareversion Seriennummer Anzeige Seriennummer Protokoll Anzeige Protokolleinträge Status Sensor Anzeige Sensor Die Einstellungen der in Klammer gestellten Menüpunkte haben im Ampelbetrieb keinen Einfluss. Die Menüpunkte Hoflicht und Kontrollleuchte erscheinen nur dann am Display, wenn im Menüpunkt Zusatzmodul Hoflicht/Kontrolllicht angewählt ist. ENTER integrierte Steuerung für Schiebetorantrieb TPS 20, -20N, -20PRO - 6 - tousek / TPS20_ti_08 / 18. 09. 2018...
-
Seite 7: Steuerungsmenü
• Erst mit Aktivierung des Ampelbetriebs werden die zusätzlich nötigen Menüpunkte im Steuerungsmenü einge- blendet. Gleichzeitig verlieren andere Menüpunkte, dargestellt in Klammer, an Bedeutung. D.h. die getroffenen Einstellungen haben im Ampelbetrieb keinen Einfluss. - 7 - tousek / TPS20_ti_08 / 18. 09. 2018... -
Seite 8: Steuerung Tps 20, -20N
Der Erdungsanschluss (optionales „tousekconnect“ / „tousekServiceInterface“) erfolgt an der Erdungs- (FE) Steckplatz für optionalen Funkempfänger schraube des Antriebsge- (ZM) Steckplatz für optionales Zusatzmodul häuses (z.B. TPS 20) ! (F) Primärsicherung T 6,3A Transformator - 8 - tousek / TPS20_ti_08 / 18. 09. 2018... -
Seite 9: Klemmenbelegung Tps 20, -20N
Der Stoppeingang hat keine Not-Aus-Funktion! Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 9 - tousek / TPS20_ti_08 / 18. 09. 2018... -
Seite 10: Steuerungskasten Tps 20 Pro
Aufbau des Steuerungskastens Komponenten des Steuerungskastens (ST) Steuerungsplatine (FES) Stecksockel für Funkempfänger Anders als bei den Antrieben TPS 20(N) ist der (ISD) Stecksockel für Induktionsschleifendetektor TPS 20 PRO mit einer zusätzlichen Klemmleiste (REL) Entkopplungsrelais X1 ausgestattet. Alle Anschlüsse erfolgen an... -
Seite 11: Klemmenbelegung Tps 20 Pro
IMPULS-Taster entkoppelt Gehtürtaster ZU-Taster IMPULS-Taster STOPP-Taster Der Stoppeingang hat keine Not-Aus-Funktion! Um die Not-Aus-Funktion zu gewährleisten, ist in der Zuleitung ein allpolig trennender Not-Aus-Schalter, der sich nach Betätigung verriegelt, vorzusehen! - 11 - tousek / TPS20_ti_08 / 18. 09. 2018... -
Seite 12: Ampelbetrieb Mit Optionaler Ampelsteuerung Sta
Im Ampelbetrieb gilt: • Die Impulstastereingänge der Antriebssteuerung TPS 20 sind außer Funktion, und die Impuls abgabe ist nur über den Ampelprint möglich (I-Schleifen, Impulstaster, Funk)! • Bei Einsatz eines Funkempfängers wird dieser nicht in den Steckplatz der Antriebssteuerung,... -
Seite 13: Steuerungsübersicht Und Klemmenbelegung
Feuchtigkeit (Regen) • WICHTIG: Die Steuerleitungen (Taster, Funkfernsteuerung, beschädigt wird. Lichtschranken etc.) sind getrennt von den Mit der TPS 20, -N, -PRO ist kein End- 230V Leitungen (Zuleitung, Motor, Signallicht) zu verlegen. schalter erforderlich: die Klemmen 60/61 müssen gebrückt werden! 230V max. -
Seite 14: Maßskizze Tps
Maßskizze TPS 20 • Maße in mm Z15M4 Distanzkonsole (optional) Maße und technische Änderungen vorbehalten ! - 14 - tousek / TPS20_ti_08 / 18. 09. 2018... -
Seite 15: Maßskizze Tps 20N
Maßskizze TPS 20N • Maße in mm 135-175 Z15M4 Freimaßtolleranz DIN ISO 2768m Name Datum Gez.: Rev. Gepr.: Maße und technische Änderungen vorbehalten ! - 15 - tousek / TPS20_ti_08 / 18. 09. 2018... -
Seite 16: Maßskizze Tps 20 Pro
- 16 - tousek / TPS20_ti_08 / 18. 09. 2018 ... - Seite 17 - 17 - tousek / TPS20_ti_08 / 18. 09. 2018...
-
Seite 18: Optionales Zusatzmodul
Optionales Zusatzmodul Schiebetorantrieb TPS 20, -20N, -20PRO • Der Einsatz eines der beiden Zusatzmodule ist optional. • Je nachdem ob ein Hof/Kontrolllicht erwünscht ist oder die Auswertung des Torzustandes erfolgen soll, muss dazu das betreffende Modul auf den vorgesehenen Steckplatz der Steuerung aufgesteckt werden.
