NOTENTRIEGELUNG
Vor dem Notentriegeln den Strom abschalten !
Zur Notentriegelung mit dem Schlüssel bis zum Anschlag
gegen den Uhrzeigersinn drehen.
Zur Wiederherstellung des Automatikbetriebes bis zum
Anschlag im Uhrzeigersinn drehen, und eine leichte
Torbewegung (bis zum Einschnappen) durchführen.
MONTAGE
Allgemeine Hinweise
Vor dem Einbau des Antriebes PUSH empfehlen wir folgende Punkte zu kontrollieren :
- Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlauf-schienen die unteren Laufräder sowie die oberen Führungsrollen kontrollieren, ob
keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endlagen ohne übermäßigen Kraftaufwand weggefahren werden kann.
- Seitliche Torflügelbewegungen während des Öffnungs- oder Schließvorganges sind unzuläßig.
- Überprüfen ob Endanschläge vorhanden sind, um zu vermeiden, dass das Tor aus der Führung fährt.
Montieren des Motors
Den Motor auf die versetzte Grundplatte stellen und
verschrauben, oder direkt auf ein Betonfundament dübeln.
Besonders wichtig ist, daß der Antrieb 90° zum Torflügel
montiert wird, und die Maße lt. Abbildung eingehalten
werden.
Höhenverstellung des Motors
Den Motor mit den mitgelieferten Schrauben an die
Grundplatte schrauben.
Den Zusammenbau lt. Abbildung durchführen.
Anmerkung:
Ist keine Höhenverstellung erforderllich, kann der Motor
auch direkt auf die Grundplatte aufgesetzt und verschraubt
werden. In diesem Fall müssen die mitgelieferten Schrauben
gekürzt werden.
Steuerung
Schraube
M10x60
Beilagscheiben
M10
Mutter M10
5
49001206

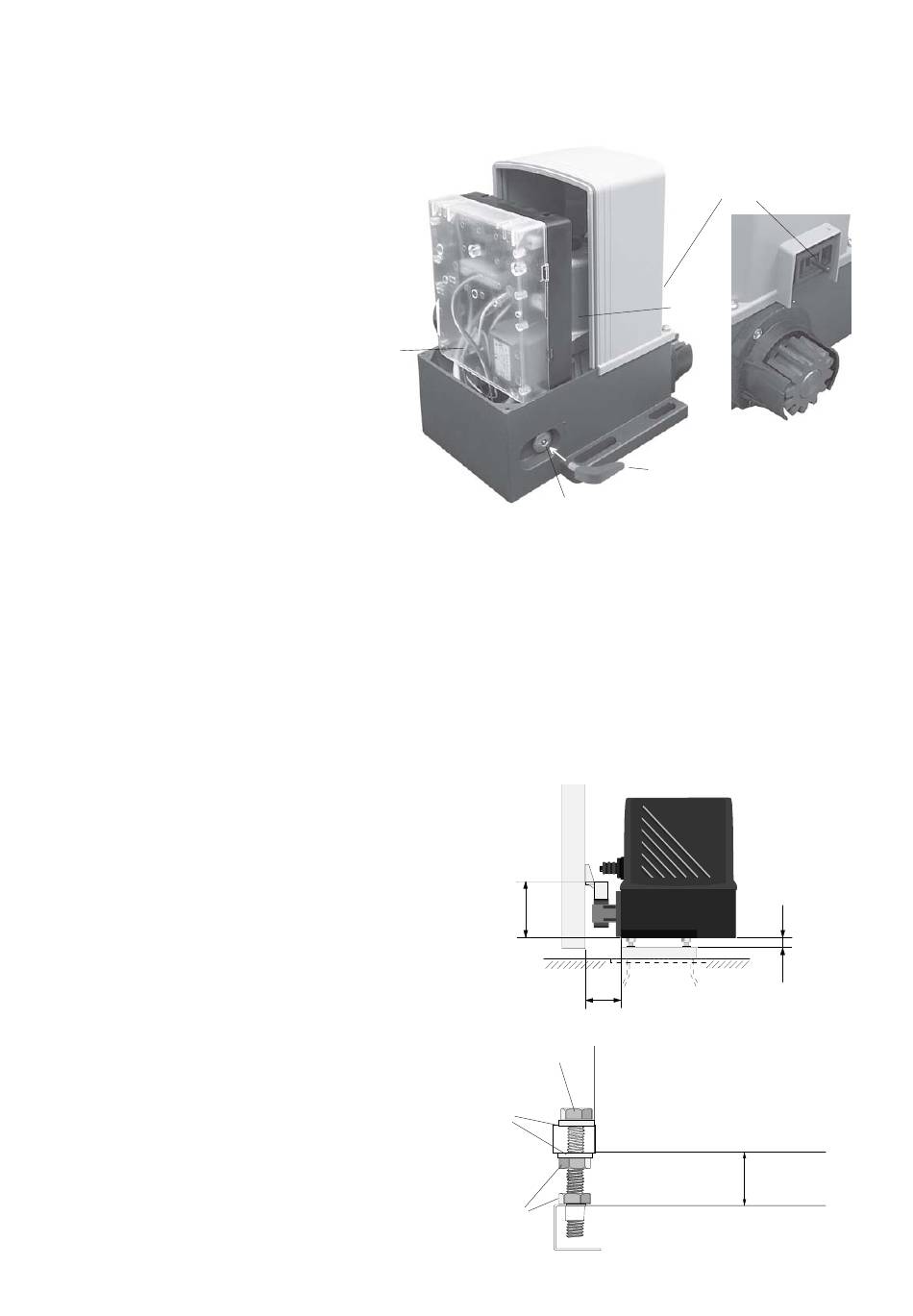

Technischer Aufbau PUSH
Motor
Notentriegelungsschlüssel
Aufnahme für
Notentriegelungsschlüssel
88
60-65
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
Endschalter
20-30
Höhenverstellung
