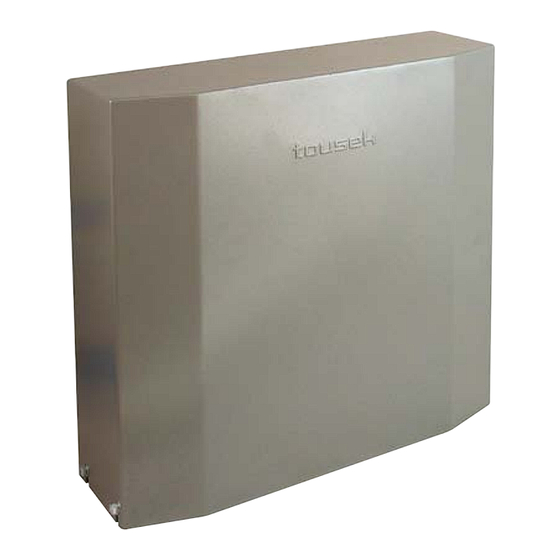

tousek DYNAMIC T20S Installationsanleitung
Vorschau ausblenden Andere Handbücher für DYNAMIC T20S:
Inhaltsverzeichnis

Werbung

Anschluss- und Installationsanleitung
Schiebetorantrieb
DYNAMIC T20S, -T25S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für tousek DYNAMIC T20S

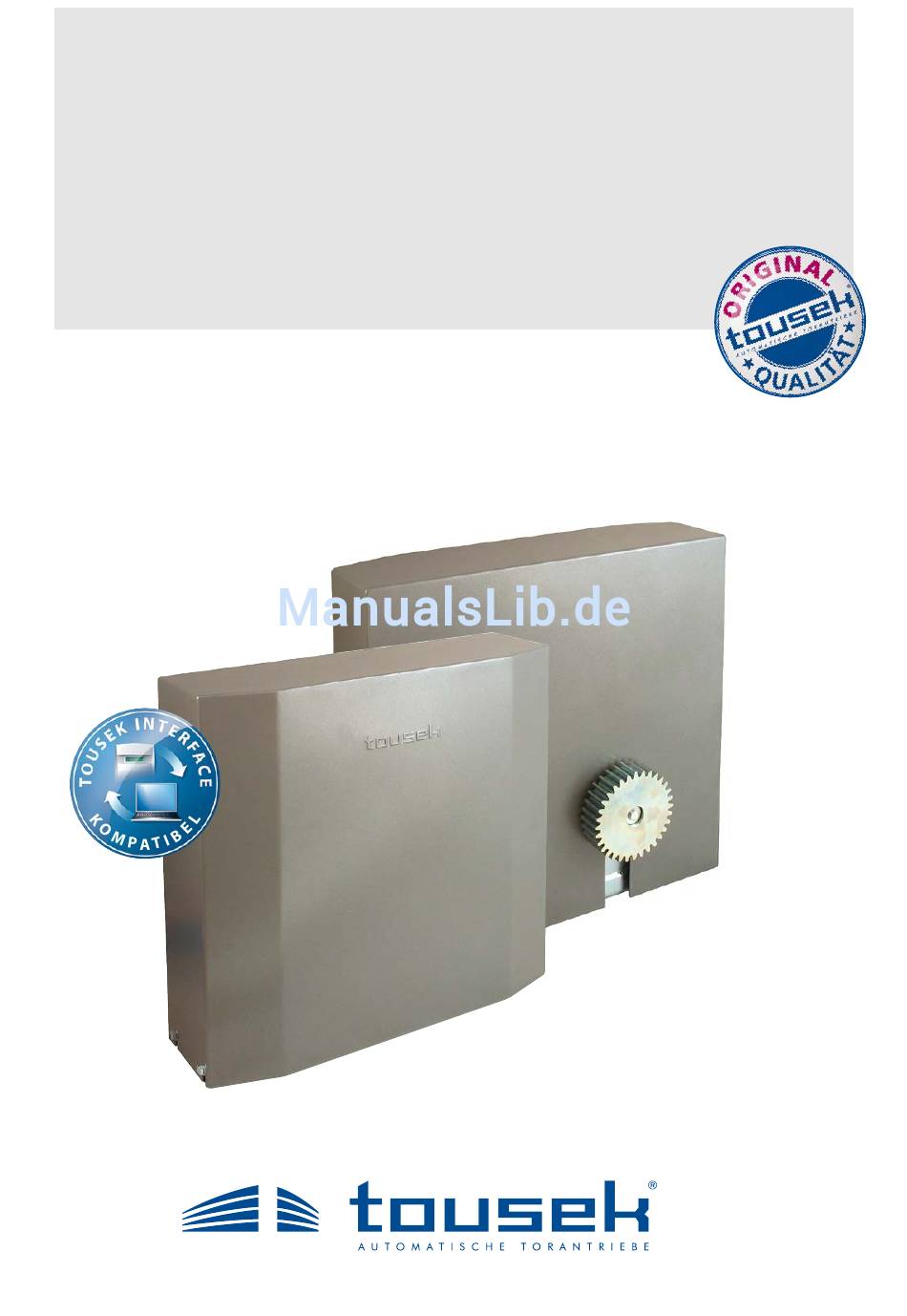

  • Seite 1 Anschluss- und Installationsanleitung Schiebetorantrieb DYNAMIC T20S, -T25S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeine Warn- und Sicherheitshinweise ....................3 Merkmale, Allgemeines, Funktion, Technische Daten ................4 Montage ................................ 5 Technischer Aufbau DYNAMIC T20S, T25S, allgemeine Montagehinweise, Warnhinweis ......5 Montage des Antriebes, Höhenverstellbarkeit ..................6, 7 Montage der Zahnstange ........................... 7 Demontage ..............................7 Steuerungskasten, Aufbau des Steuerungskastens ................
  • Seite 3: Wartung

    • Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fas- sung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden.
  • Seite 4: Merkmale, Allgemeines, Funktion, Technische Daten

    Allgemeines DYNAMIC T20S, T25S Bei der Entwicklung der Baureihe Tousek DYNAMIC wurde neben bewährter Qualität und Zuverlässigkeit besonderes Augenmerk auf die rasche, einfache Montage und die problemlose Bedienung gelegt. So zeigt sich der DYNAMIC in vielen durchdachten Details - von der automatischen Einlernbarkeit der Torendpositionen, Überlastung durch Bimetallschalter im Motor bis hin zur Steuerung mit abziehbaren Klemmleisten und Programmierdisplay - von einer sehr benutzerfreundlichen Seite.
  • Seite 5: Montage

    • ACHTUNG: Der Schiebetorantrieb ist für die Automatisierung von waagrecht laufenden Schiebetoren kon- struiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen). - 5 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 6: Montage Des Antriebes, Höhenverstellbarkeit

    (DYNAMIC T25S: Z15M4, r34) Kabeleinlass Bodenplatte (2a) Langlöcher (4x) für Befestigung am Fundament Zahnrad DYNAMIC T20S: Z20M4 (DYNAMIC T25S: Z15M4) Stahlzahnstange Angaben in Klammer betreffen Antrieb DYNAMIC T25S Fundament è - 6 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 7: Montage Der Zahnstange

    Stahlzahnstangen in breiter Ausführung. 2c. Demontage Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage. Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird ! - 7 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 8: Steuerungskasten, Aufbau Des Steuerungskastens

    Spannung unter 42 Vd.c. liegt. 4 Wenn sich die Kondensatoren des DC-Busses nicht vollständig entladen, wenden Sie sich an den Hersteller. Der Umrichter darf in diesem Fall weder repariert noch in Betrieb gesetzt werden. - 8 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 9 WICHTIG: Die Werkseinstellung des Frequenzumformers (FR) darf nicht verändert werden ! Bei jedem Eingriff erlischt automatisch die Garantie ! Versorgung DYNAMIC: 230Va.c. Komponenten des Steuerungskastens Frequenzumformer Hauptschütz Steuerungsplatine mit Display - 9 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 10: 3.1 Steuerungsplatine

    Taste (ABWÄRTS in Menüstruktur bzw. Wertminderung) Sicherung F 2A ENTER Taste BESTÄTIGUNG Anschluss Display bzw. Taste VERWERFEN/RETOUR TSI-Anschluss (optionales tousek-Service-Interface) Anschluss Frequenzumformer Anschluss Drehzahlsensor Steckplatz für optionalen Induktionsschleifendetektor Steckplatz für optionalen Funkempfänger - 10 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 11: 3.2 Klemmenbelegung

    31 37 32 30 33 30 34 30 10 11 – + – • Bei Anschluss-, Einstell- und Wartungsarbeiten ist darauf zu achten, dass die Elektronik nicht durch Feuchtigkeit (Regen) beschädigt wird. - 11 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 12: 3.3 Einstellungen - Übersicht

    Die einzelnen Menüpunkte werden in folgender Übersicht wie folgt gekennzeichnet:  = wählbare Einstellung (bzw. Wertzuweisung möglich)  = Werkseinstellung  = Statusanzeige kennzeichnet, die Menüpunkte, die in der GRUNDEINSTELLUNG enthalten sind. - 12 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 13: Menügliederung

    Hinweis: Einige Änderungen bezüglich der Funktionsweise oder Betriebslogik werden erst dann übernommen, wenn das Tor geschlossen ist und „Betriebsbereit“ im Display angezeigt wird. ENTER Steuerung für Schiebetorantrieb DYNAMIC T20S, 25S - 13 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 14: 3.4 Anschlüsse Und Einstellungen

    WICHTIG: Inbetriebnahme nicht im Totmannbetrieb durchführen. Erst nach der Inbetriebnahme (siehe Seite 26) anwählen, falls gewünscht. Als Impulsgeber können Druck- oder Schlüsseltaster, ferner externe Funkempfänger mit potentialfreiem Schließkontakt verwendet werden. - 14 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 15: Geh-Taster (Klemmen 30/34)

    Wi r d k e i n S To P P - Ta s t e r a n g e - (z.B. Drucktaster KDT-1N) schlossen, so sind die Klemmen 31/37 zu brücken. Als Stopp-Taster ist ein Öffnungskontakt zu verwenden. - 15 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 16: Sicherheit

    Lichtschranken - Anschlussbeispiele Lichtschranke Tousek LS 26 Sender Empfänger als Sicherheitseinrichtung 12/24V 12/24V NC C NO Wichtig • Der Jumper J muss im Lichtschranken- Sender und -Empfänger übereinstimmend gesetzt werden. - 16 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 17: Lichtschranken Tousek Rls 620 Als Sicherheitseinrichtung

    • Da die LS 45/2 keine SYNC-Funktion besitzt, müssen 1 2 3 4 5 die beiden Lichtschranken-Sender und -Empfänger unbedingt jeweils auf verschiedenen Seiten montiert werden! Empfänger 2 Sender 2 - 17 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 18: Hauptschließkante (Klemmen 50/52)

     im Zulauf Stopp, nach Freigabe schließen: Ein Unterbrechen der Lichtschranke beim Schließen bewirkt ein Stoppen des Motors solange die Lichtschranke unterbrochen bleibt, nach Freigabe der Lichtschranke schließt das Tor. - 18 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 19: Ls-Pausezeit

    Um einen verringerten Fahrweg zu erzielen, können Sie den Wert bis auf -30 einstellen. Diese Einstellung wird NUR in der GESCHLOSSEN-Position übernommen. Achtung Bei den Einstellungen ist darauf zu achten, dass geltende Normen und Sicherheitsvorschriften eingehalten werden ! - 19 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 20: Betriebslogik

    Zufahrt auf einem Betriebsgelände tagsüber ständig geöffnet bleiben (1. Impulsgabe in Toroffenstellung) und abends wieder geschlossen werden (2. Impulsgabe). Die Steuerung schaltet wieder in den Automatikbetrieb (autom. Öffnen und Schließen des Tores). - 20 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 21: Licht / Leuchten

    Torlaufs leuchtet das Kontrolllicht. Während der Schließbewegung blinkt das Kontrolllicht schnell. Wenn das Tor geschlossen ist erlischt das Kontrolllicht.  leuchtet in der Offenstellung: Das Kontrolllicht leuchtet, sobald das Tor die Offenendlage erreicht hat. - 21 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 22: Diagnose

    TAGE STUNDEN : MINUTEN : SEKUNDEN $$$$$$$$$$$$$$$$ T -00 00:00:00.0 $$$$$$$$$$$$$$$$ Ereignis Art des Ereignisses Status Sensor Reset / Diagnose  Grad und Signalstärke des Drehzahlsensors wird am Textdisplay angezeigt. - 22 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 23: Induktionsschleifendetektor (Optional)

    Steckplatz für I-Schleifendetektor Bauteile müssen nach oben zeigen Abbildung zeigt 2-Kanal Version (die Abdeckungen (AD) müssen entfernt werden) Bei Verwendung eines 1-Kanal Detektors muss dieser mittig auf den Stecksockel aufgesteckt werden - 23 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 24: Funkempfängers (Optional), Sendertastenzuordnung

    Klemmen der Empfängerplatine zum • Zur Erhöhung der Reichweite kann eine externen Antenne Gehtürtastereingang der Steuerung erforderlich. FK433 bzw. FK868 angeschlossen werden. • Programmierung des Empfängers siehe Anleitung Funkempfänger. - 24 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 25: Einstellung Der Rutschkupplung

    Zum Wiederherstellen des Motorbetriebes den Handgriff um 90° retourdrehen. Wichtig • Nachdem der Handgriff in Normalposition gestellt wurde, unbedingt das Tor händisch bewegen, bis das Getriebe hörbar einrastet ! Handgriff in Abbildung in verriegelter Position (Normalbetrieb) - 25 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 26: Inbetriebnahme

    ändern ? JA $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ $$$$$$$$$$$$$$$$ aktiv übernehmen $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ nicht aktiv übernehmen zusätzliche Wahlmöglichkeit (mit „-“ Taste): Funkleiste TX  TX 400  - 26 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 27 $$$$$$$$$$$$$$$$ Systemprüfung $$$$$$$$$$$$$$$$ Endpositionen $$$$$$$$$$$$$$$$ Offenposition $$$$$$$$$$$$$$$$ Lichtschranke $$$$$$$$$$$$$$$$ werden ermittelt $$$$$$$$$$$$$$$$ wird ermittelt $$$$$$$$$$$$$$$$ Systemprüfung $$$$$$$$$$$$$$$$ Zu-Position $$$$$$$$$$$$$$$$ Hauptschließkant $$$$$$$$$$$$$$$$ wird ermittelt $$$$$$$$$$$$$$$$ Systemprüfung $$$$$$$$$$$$$$$$ Betriebsbereit $$$$$$$$$$$$$$$$ Nebenschließkant $$$$$$$$$$$$$$$$ - 27 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 28: Fehlersuche

    • Das Produkt darf nur für den bestimmungsgemäßen Einsatz verwendet werden, es ist ausschließlich für den in dieser Anleitung angeführten Zweck entwickelt worden. Insbesondere Kinder sind unbedingt dahinge- hend zu instruieren. Die ToUSEK Ges.m.b.H. lehnt jegliche Haftung bei nicht bestimmungsgemäßer Verwendung ab.
  • Seite 29: Kabelplan

    - 29 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 30: 11. Maßskizze

    • Maße in mm (1) Kabeleinlass (2) Bodenplatte (2a) Langlöcher (4x) für Befestigung am Fundament Zahnrad DYNAMIC T20S: Z20M4, r44 (DYNAMIC T25S: Z15M4, r34) Maße und technische Änderungen vorbehalten ! - 30 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 31: Einbauerklärung

    Maschine, in die die unvollständige Maschine eingebaut Motornummer (Typenschild): werden soll, den Bestimmungen der Maschinenrichlinie Sonstige Komponenten: 2006/42/EG entspricht. Eduard Tousek, Geschäftsführer Wien, 01. 01. 2013 - 31 - tousek / DYNAMIC-T20S_49001018 / 03. 03. 2015...
  • Seite 32 Tousek GmbH Schweiz CH-6275 Ballwil Bahnhofstraße 14 Tel. +41/0/41 448 2965 Fax +41/0/41 448 2966 info@tousek.ch Tousek Sp. z o.o. Polen Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/32/738 53 65 Fax +48/32/738 53 66 info@tousek.pl Tousek s.r.o. Tschechische Rep.
