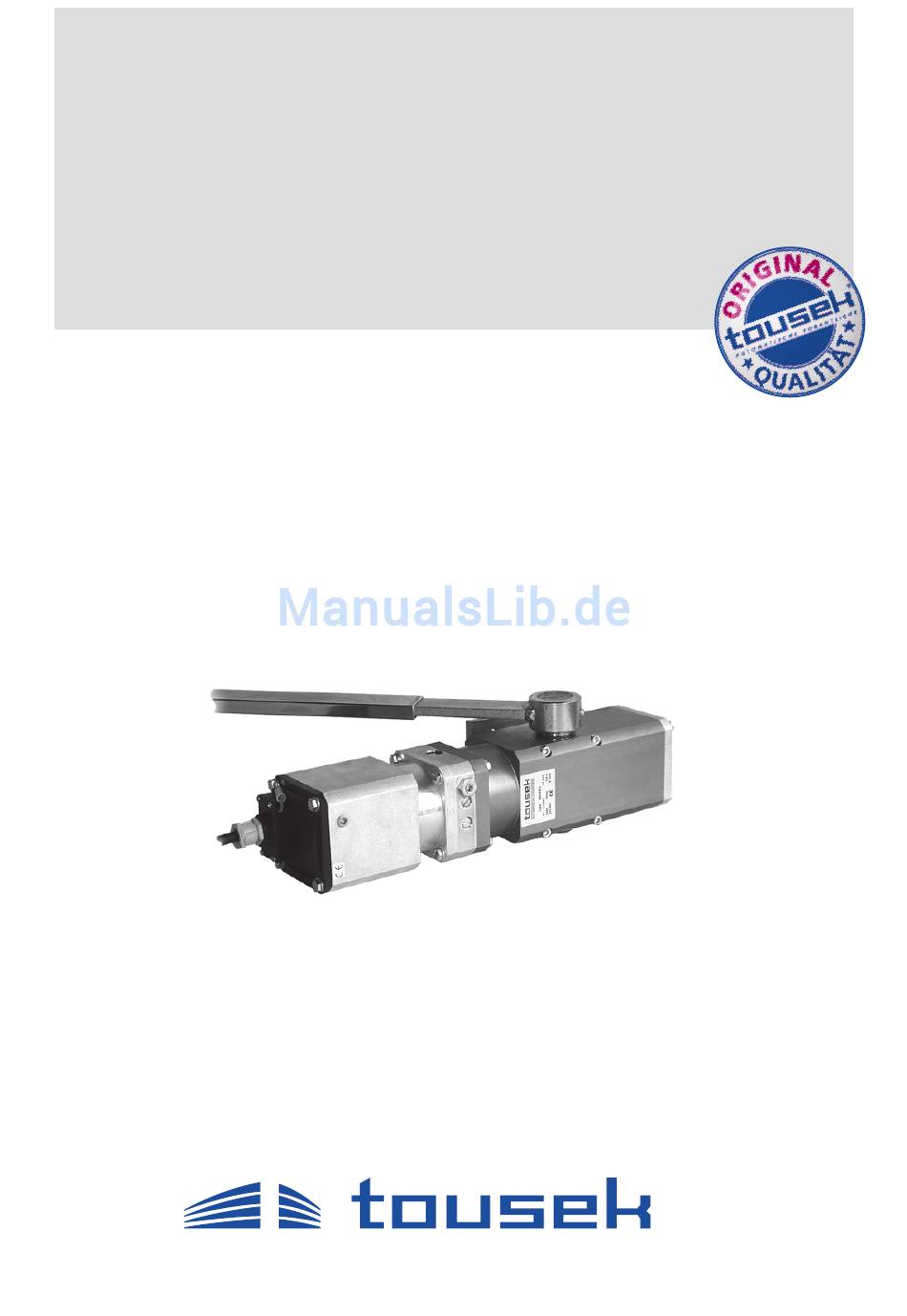

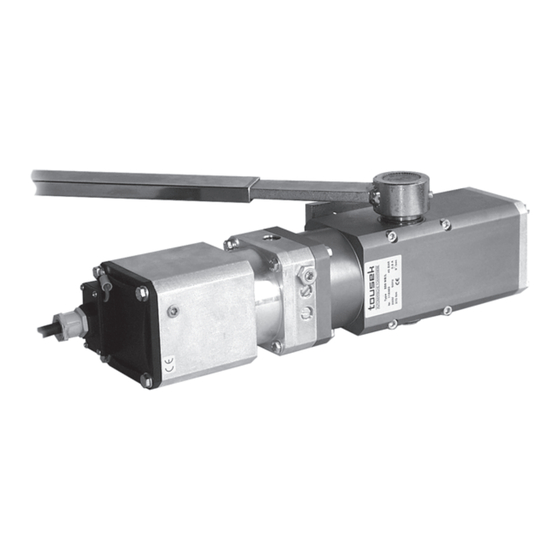

- Seite 1 Anschluss- und Installationsanleitung Falttorantrieb FOLD 330/L-R ® A U T O M A T I S C H E T O R A N T R I E B E...
-
Seite 2: Allgemeine Warn- Und Sicherheitshinweise
• Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. - Seite 3 Die Ölpumpe arbeitet aufgrund ihrer präzisen Bauweise extrem leise. Der Falttorantrieb TOUSEK 330 wird am Torblatt montiert, und ist daher auch ideal für die nachträgliche Montage geeignet. Antriebe mit hydraulischer Blockierung benötigen normalerweise kein Elektroschloss. Um eine fixe Arretierung des Tores in den Endlagen zu erreichen, kann es auch bei blockierenden Torantrieben - je nach Einbausituation - notwendig sein, eine zusätzliche Verriegelung, wie z.B.
- Seite 4 2. Teleskoparm 3. Befestigungswinkel 4. Antriebsgrundplatte Vor der Montage Mit einem Antrieb Tousek 330 kann ein zweiflügeliges Falttor automatisiert werden. Vor der Montage ist zu überprüfen, ob das Tor ausreichend stabil und verwindungsfrei ist. Das Tor muss neben den möglichst reibungs- und spielfreien Scharnie- ren 1 und 2 eine Führung mit einer Rolle 3 für den zweiten Torflügel...
- Seite 5 Montage des Antriebes Der Antrieb ist so am Torflügel anzubringen, dass die Antriebswelle a und die Drehachse des Tores b in einem Abstand von 10 cm montiert werden. 10 cm Festlegen der Montagepunkte für den Teleskoparm Beim zweiten Torflügel ist der Befestigungswinkel 580mm vom Torband zu setzen, ist der Torflügel über 1,2m breit (Torbandmitte zu Torbandmitte), so ist der Befestigungswinkel mittig zum Torflügel zu setzen.
- Seite 6 Vor dem Aufstecken des Teleskoparmes wird der Antrieb notentriegelt und bis zum Anschlag in Pfeilrichtung gedreht. Danach wird die Welle ca. 5 zurück gedreht. Nun wird bei geschlossenem Tor der Teleskoparm auf die Welle des Motors aufgeschoben und mit der Wurmschraube gesichert.
- Seite 7 Notentriegelung mit Bowdenzug Bowdenzug L = 3500mm Zur Notentriegelung 70mm den Hebel des Beschlages nach oben drehen 43300304_FOLD330 / 24. 08. 2005...
- Seite 8 Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung. Die Tousek Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. 43300304_FOLD330 / 24. 08. 2005...
- Seite 9 (rechter Antrieb) Maßskizze Tousek 330 (Maße in mm) Maße und technische Änderungen vorbehalten ! 43300304_FOLD330 / 24. 08. 2005...
- Seite 10 A U T O M A T I S C H E T O R A N T R I E B E Fax +49/86 54/5 71 96 info@tousek.de Tousek Sp. z o.o. Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Wyzwolenia 27 Tel.
