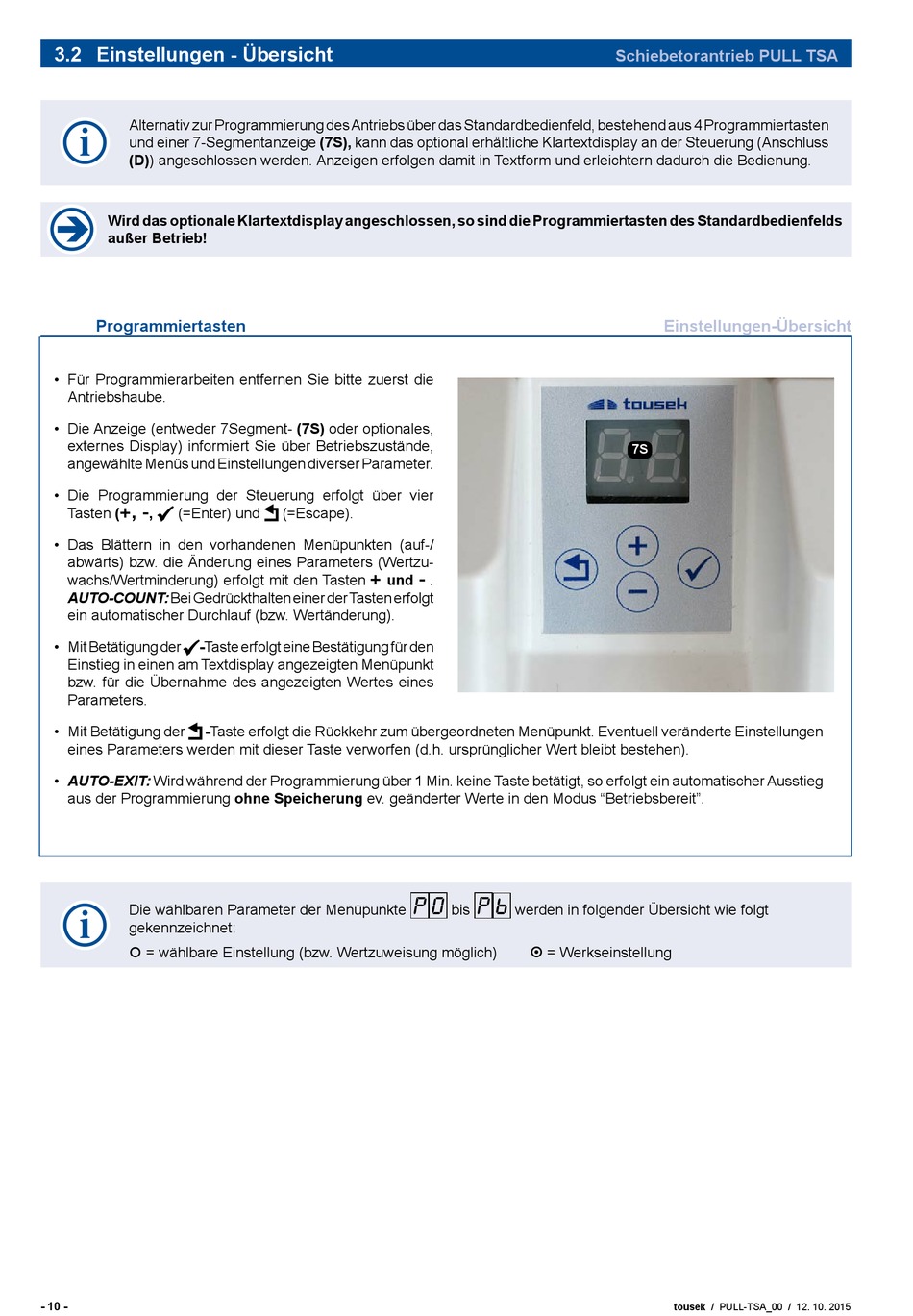

3.2 Einstellungen - Übersicht
Alternativ zur Programmierung des Antriebs über das Standardbedienfeld, bestehend aus 4 Programmiertasten
und einer 7-Segmentanzeige (7S), kann das optional erhältliche Klartextdisplay an der Steuerung (Anschluss
(D)) angeschlossen werden. Anzeigen erfolgen damit in Textform und erleichtern dadurch die Bedienung.
Wird das optionale Klartextdisplay angeschlossen, so sind die Programmiertasten des Standard b edienfelds
außer Betrieb!
Programmiertasten
• Für Programmierarbeiten entfernen Sie bitte zuerst die
Antriebshaube.
• Die Anzeige (entweder 7Segment- (7S) oder optionales,
externes Display) informiert Sie über Betriebszustände,
angewählte Menüs und Einstellungen diverser Parameter.
• Die Programmierung der Steuerung erfolgt über vier
+ , -
Tasten (
,
(=Enter) und
• Das Blättern in den vorhandenen Menüpunkten (auf-/
abwärts) bzw. die Änderung eines Parameters (Wertzu-
wachs/Wertminderung) erfolgt mit den Tasten
AUTO-COUNT: Bei Gedrückthalten einer der Tasten erfolgt
ein automatischer Durchlauf (bzw. Wertänderung).
• Mit Betätigung der
-Taste erfolgt eine Bestätigung für den
Einstieg in einen am Textdisplay angezeigten Menüpunkt
bzw. für die Übernahme des angezeigten Wertes eines
Parameters.
-Taste erfolgt die Rückkehr zum übergeordneten Menüpunkt. Eventuell veränderte Einstellungen
• Mit Betätigung der
eines Parameters werden mit dieser Taste verworfen (d.h. ursprünglicher Wert bleibt bestehen).
• AUTO-EXIT: Wird während der Programmierung über 1 Min. keine Taste betätigt, so erfolgt ein automatischer Ausstieg
aus der Programmierung ohne Speicherung ev. geänderter Werte in den Modus "Betriebsbereit".
Die wählbaren Parameter der Menüpunkte
gekennzeichnet:
= wählbare Einstellung (bzw. Wertzuweisung möglich)
- 10 -
(=Escape).
-
+
und
.
P o
bis
Schiebetorantrieb PULL TSA
7S
P
werden in folgender Übersicht wie folgt
= Werkseinstellung
Einstellungen-Übersicht
tousek / PULL-TSA_00 / 12. 10. 2015
