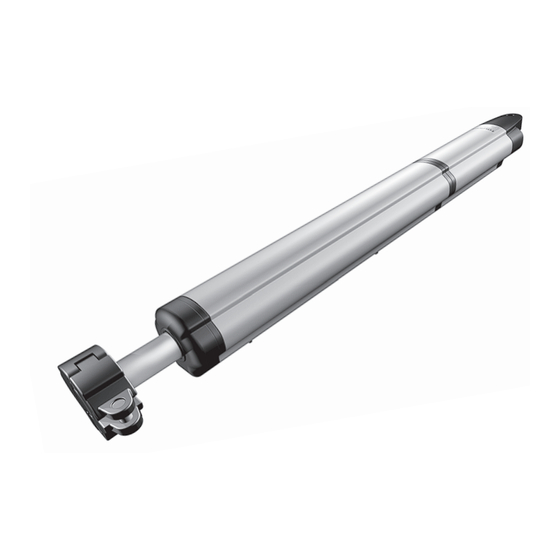

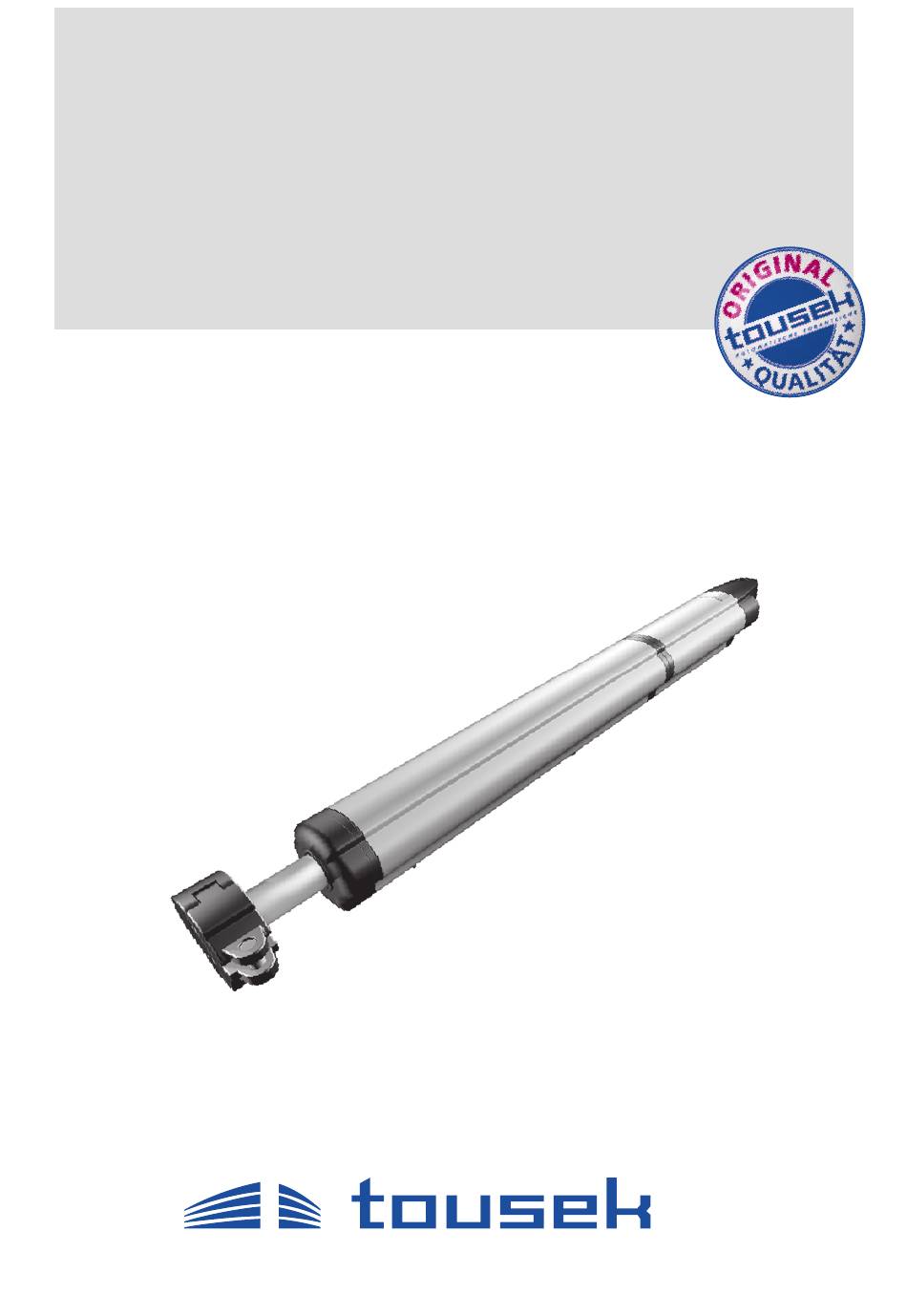

- Seite 1 Montageanleitung Drehtorantrieb SLIM S/C ® A U T O M A T I S C H E T O R A N T R I E B E...
-
Seite 2: Wartung
• Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. • Das Produkt darf nur für den bestimmungsgemäßen Einsatz verwendet werden, es ist ausschließlich für den in dieser Anleitung angeführten Zweck entwickelt worden. - Seite 3 - für den Privatbereich ca. 20 Zyklen/Tag Allgemeine Merkmale Mit dem Antrieb TOUSEK SLIM können einfach und rasch neue oder bereits bestehende Drehtore automatisiert werden. Die Antriebseinheit arbeitet elektromechanisch und besteht aus einer rostfreien Schubstange mit integrierter selbsthemmender Spindel und einem leistungsstarken Gleichstrommotor.
-
Seite 4: Montage
• Vor Montagebeginn ist sicherzustellen, dass ein bereits bauseits vorhandener Bodenanschlag die Endstellungen Tor offen (EO) / Tor geschlossen (EG) fixiert. Ist dies nicht der Fall, so sind diese auf jeden Fall anzubringen bzw. können alternativ die Tousek Kolbenstangenwegbegrenzer eingesetzt werden. Hinweis: Die Antriebstypen SLIM SLR und SLIM CLR sind mit Endschaltern ausgestattet. - Seite 5 • Bei dünnwandigen, oder Holztoren darf der Montageteil nicht direkt am Tor montiert werden, sondern es muss ein Flacheisen unterlegt werden. Die Schubstange des Antriebs darf nicht komplett ausgefahren sein (Restweg von mind. 5mm). Es sind daher immer Bodenanschläge zu setzen, oder es ist der Tousek Kolbenstangenwegbegrenzer zu verwenden. 42000903_SLIM S/C / 10. 11. 2005...
-
Seite 6: Montage Des Antriebs
Montage des Antriebs Der Motor muss immer so montiert werden, dass die Kabeleinführung nach unten zeigt. • Nachdem die Montageteile befestigt sind montieren Sie den Antrieb. • Hierzu den Antrieb (A1) motorseitig auf den hinteren Montageteil (2) schieben und den Längeren der beiden Zylinderbolzen (Z2) und die Deckkappe (D) von oben einstecken. -
Seite 7: Durchführung Der Elektrischen Anschlüsse Und Krafteinstellung
Durchführung der elektrischen Anschlüsse und Krafteinstellung • Bei Durchführung der elektrischen Anschlüsse muss ACHTUNG die Drehtoranlage unbedingt stromlos geschaltet werden. • Bei Anschluss-, Einstell- und Wartungsarbeiten • Den Antrieb laut Steuerungsanleitung anschließen. ist darauf zu achten, dass die Elektronikplatine • Anschluss diverser Sicherheitseinrichtungen, Impuls- nicht durch Feuchtigkeit (Regen) beschädigt wird. - Seite 8 42000903_SLIM S/C / 10. 11. 2005...
-
Seite 9: Maßskizze Tousek Slim S/C
Maßskizze Tousek SLIM S/C (Maße in mm) Ø8,5 Ø12 Ø8,5 Ø12 Maße und technische Änderungen vorbehalten ! 42000903_SLIM S/C / 10. 11. 2005... - Seite 10 A U T O M A T I S C H E T O R A N T R I E B E Fax +49/86 54/5 71 96 info@tousek.de Tousek Sp. z o.o. Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Wyzwolenia 27 Tel.
