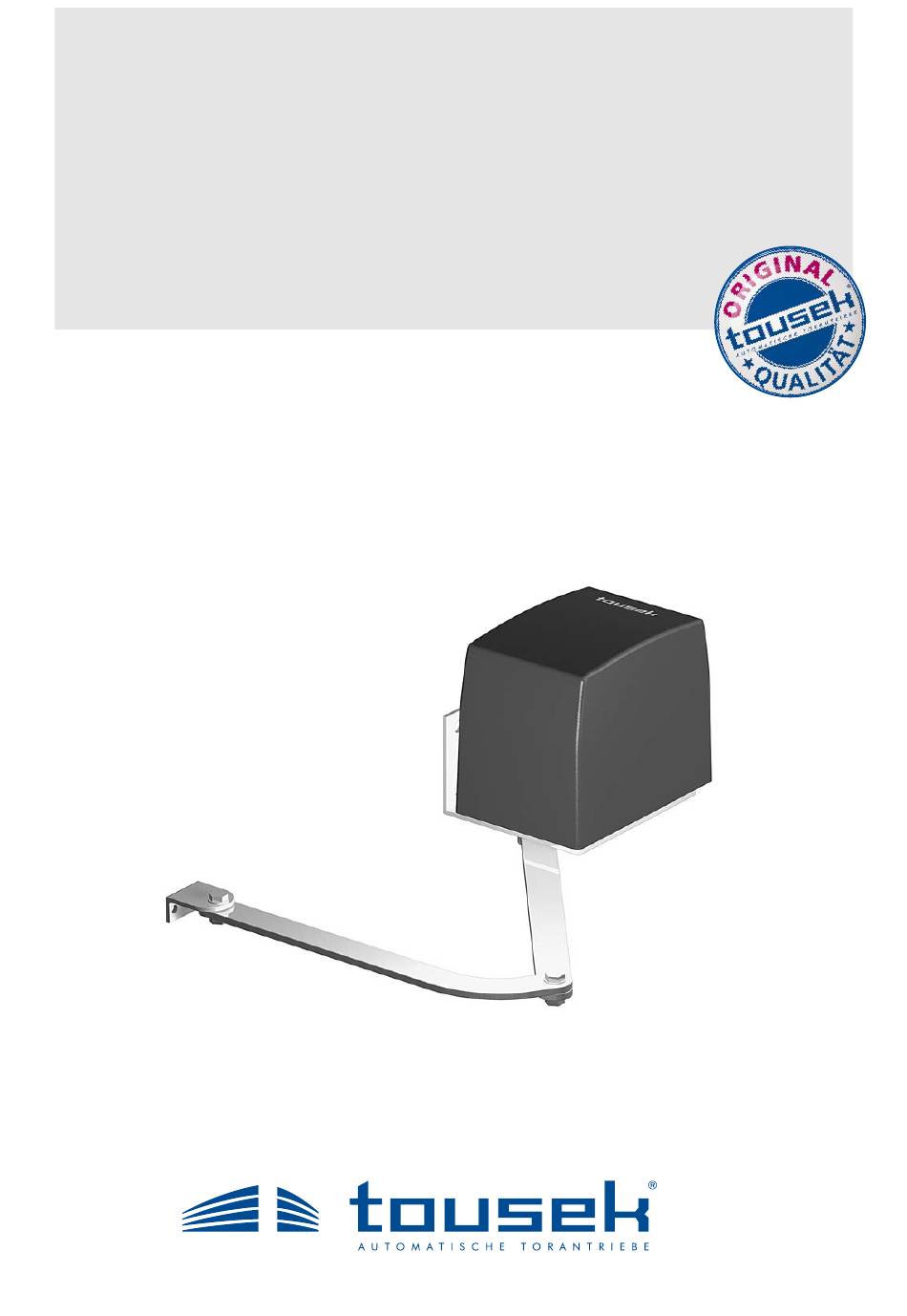

  • Seite 1 Montage- und Betriebsanleitung Drehtorantrieb SPIN...

  • Seite 2: Wartung

    • Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden.

  • Seite 3: Allgemeines

    • inkl. Montagematerial • für den Privatbereich ca. 20 Zyklen/Tag Allgemeine Merkmale Mit dem Antrieb TOUSEK SPIN können einfach und rasch neue oder bereits bestehende Dreh- und Flügeltore automatisiert werden. Die Antriebseinheit arbeitet elektromechanisch und besteht aus einem leistungsstarken Einphasenmotor mit Endschalter und Hebelarm.
  • Seite 4 A soll jedoch so groß bleiben, dass die Torsäulenkante nicht ausbricht) und Maß B muss derart vergrößert werden, dass eine Kollision des Tores mit dem Antrieb ausge schlossen ist (siehe Abb. “...um 120° öffnend”). - 4 - tousek / SPIN_42000802 / 03. 09. 2014...

  • Seite 5: Befestigung Des Montagewinkels

    • Motor (1) auf den befestigten Montagewinkel (1a) (unter Beachtung linker Antrieb / rechter Antrieb) aufsetzen. • Antriebsabdeckung abnehmen. • 4 Sechskantschrauben (2 kürzere, 2 längere) von unten durch die 4 Befestigungslöcher führen und mittels Muttern oben fixieren. - 5 - tousek / SPIN_42000802 / 03. 09. 2014...
  • Seite 6 • Die Krafteinstellung des Antriebs erfolgt über die Steuerung (siehe Steuerunganleitung). ACHTUNG Bei der Krafteinstellung ist darauf zu achten, dass geltende Normen und Sicherheits vorschriften eingehalten werden. linker rechter Antrieb Antrieb 1e (links) 1e (rechts) Kondensator Kondensator - 6 - tousek / SPIN_42000802 / 03. 09. 2014...
  • Seite 7 Demontage Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage. Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird ! - 7 - tousek / SPIN_42000802 / 03. 09. 2014...

  • Seite 8: Maßskizze Tousek Spin (Rechter Antrieb)

    Maßskizze Tousek SPIN (rechter Antrieb) Drehtorantrieb SPIN Maße in mm Ø12,5 B (= min.30) linker Antrieb rechter Antrieb Maße und technische Änderungen vorbehalten ! - 8 - tousek / SPIN_42000802 / 03. 09. 2014...
  • Seite 9 - 9 - tousek / SPIN_42000802 / 03. 09. 2014...
  • Seite 10 - 10 - tousek / SPIN_42000802 / 03. 09. 2014...

  • Seite 11: Einbauerklärung

    Maschine, in die die unvollständige Maschine eingebaut Motornummer (Typenschild): werden soll, den Bestimmungen der Maschinenrichlinie Sonstige Komponenten: 2006/42/EG entspricht. Eduard Tousek, Geschäftsführer Wien, 01. 01. 2013 - 11 - tousek / SPIN_42000802 / 03. 09. 2014...
