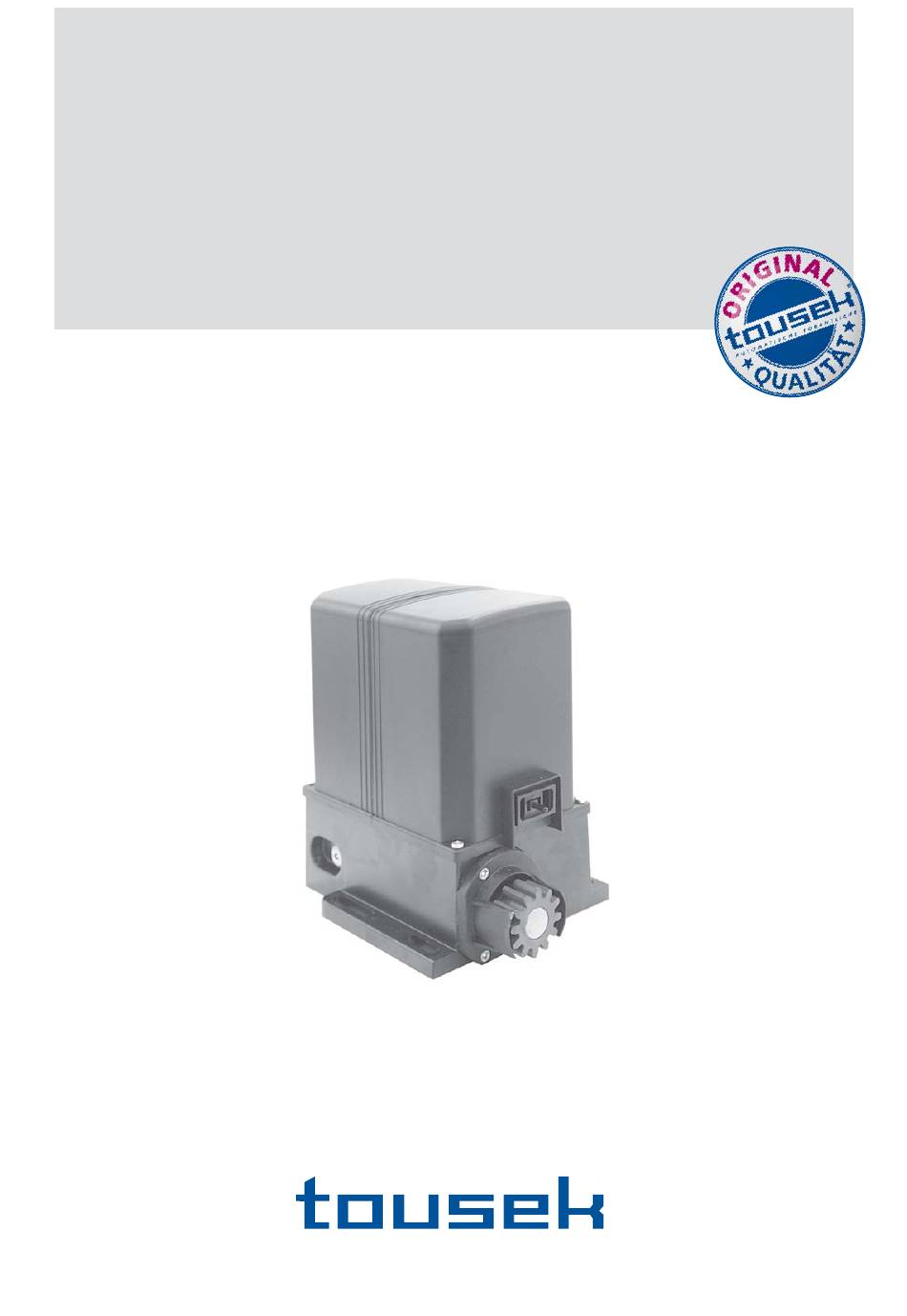

- Seite 1 Anschluss- und Installationsanleitung Schiebetorset PUSH-HIT mit Steuerung ST 15S ® A U T O M A T I S C H E T O R A N T R I E B E...
-
Seite 2: Inhaltsverzeichnis
Lichtschranken-Selbstüberwachungsfunktion ................9 Spannungsversorgung Lichtschrankenempfänger/ -sender ............9 Anschluss der im Set mitgelieferten Lichtschranke (siehe Anschlussschema) ......16 2 x Lichtschranken Tousek LS 31 als Sicherheitseinrichtung ............9 2 x Lichtschranken Tousek LS 40 als Sicherheitseinrichtung ............10 Stoppeingang ..........................10 Impulstaster ........................... -
Seite 3: Push-Hit Schiebetorset Mit Steuerung St 15S

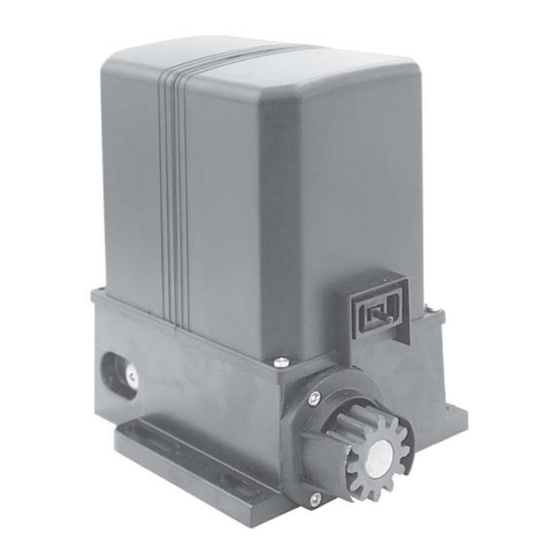

PUSH-HIT Schiebetorset mit Steuerung ST 15S: Merkmale - eingebaute Steuerung - selbsthemmendes Schneckengetriebe - Notentriegelungsvorrichtung - elektronische Krafteinstellung - für den Privatbereich ca. 20 Zyklen/Tag Set bestehend aus: 1 Schiebetorantrieb PUSH 1 Funkempfänger integriert 1 Mehrkanal-Handsender 1 Schlüsselschalter 1T-Kunststoff mit Zylinder AP/UP... -
Seite 4: Der Schiebetorantrieb Push-Hit Ist Für Die Automatisierung Von Waagrecht
Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. -
Seite 5: Notentriegelung
NOTENTRIEGELUNG Technischer Aufbau PUSH Vor dem Notentriegeln den Strom abschalten ! Zur Notentriegelung mit dem Schlüssel bis zum Anschlag gegen den Uhrzeigersinn drehen. Zur Wiederherstellung des Automatikbetriebes bis zum Anschlag im Uhrzeigersinn drehen, und eine leichte Torbewegung (bis zum Einschnappen) durchführen. Endschalter Motor Steuerung... -
Seite 6: Montage Der Zahnstange
Montage der Zahnstange Den Antrieb entriegeln (siehe Seite 2) und den Torflügel vollständig öffnen. Erstes Zahnstangenelement am Motor auflegen, mit einer Schraubzwinge fixieren. Dann das Tor manuell bis zum Ende des ersten Zahnstangenteiles bewegen, und die Befestigungslaschen so mit dem Tor verschrauben, daß die Schrauben ca. mittig in den Längsschlitzen sitzen. -
Seite 7: Steuerung St15S
Anschlüsse sind gemäß den geltenden EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. -
Seite 8: Anzeige Und Einstellungen
Anzeige und Einstellungen SCHWARZ Transformator 230V/24V SCHWARZ Sicherung F800mA, 24 Vac Sicherung F5A, 230 Vac TASTER Auswahltaster A > Auswahltaster B > Auswahltaster C (JA bzw. +) > Auswahltaster D (NEIN bzw. -) > Klemmleisten: A,B,C Erdungsanschlüsse Antennenanschluss Steuerungs- und Sicherheitsanschlüsse DISPLAY 7 Segmentanzeige zur Selbstdiagnose- Motoranschluss... -
Seite 9: Lichtschranken Eingang
Hinweis: Der Anschluss der im Set mitgelieferten Lichtschranke ist im Anschlussschema auf Seite 16 abgebildet. Ergänzend führen wir folgend den Anschluss von zwei Lichtschranken LS 31 und von zwei Lichtschranken LS 40 an. 2 x Lichtschranken Tousek LS 31 als Sicherheitseinrichtung 1 2 3 4 5 6 7 8 9 10 11 12 Sender LS31 Empfänger LS31... -
Seite 10: 2 X Lichtschranken Tousek Ls 40 Als Sicherheitseinrichtung
2 x Lichtschranken Tousek LS 40 als Sicherheitseinrichtung Die SYNC-Funktion der LS40 (beide Sender können auf derselben Seite montiert werden) ist in Verbindung mit der Steuerung ST15S nicht möglich, da diese die Lichtschranken mit 24V d.c. versorgt, der SYNC-Betrieb aber Wechselspannung verlangt. -
Seite 11: Gehtürtaster
Gehtürtaster Klemme - 7/8 Impuls über Gehtürtaster (oder Funk falls programmiert) öffnet das Tor die im Menü Pd eingestellte Gehtüröffnungszeit. Wenn Automatikbetrieb gewählt wurde fährt das Tor anschließend nach der eingestellten Pausezeit (Menü tP) wieder zu. Ist Impulsbetrieb gewählt so ist ein neuerlicher Schließbefehl nötig. Blinklichtausgang - Klemme 11/12 Klemme 11/12: Blinklichtausgang 24V max.10W Funktion:... -
Seite 12: Steuerungsprogrammierung
Steuerungsprogrammierung EINSTIEG IN DAS STEUERUNGSMENÜ Taste A drücken bis am Display PA (= Steuerungsmenü) angezeigt wird, anschließend mit Taste B in das Steuerungsmenü einsteigen (Anzeige des ersten Untermenüpunkts N1). mit Taste B den gewünschten Menüpunkt wählen (z.B. N1, F1, r1...SU) mit Taste C (=+ bzw. -
Seite 13: Untermenüpunkte
Untermenüpunkte des Steuerungsmenüs Motorlaufzeit, einstellbar 0–99 Sekunden Es ist unbedingt darauf zu achten, dass mit der eingestellten Motorlaufzeit die Endschalter erreicht werden. Motorkraft, einstellbar 6–19 Hinweis: Es sind unbedingt die geltenden Sicherheitsvorschriften zu beachten! Softstoppzeit, einstellbar 0–99 Sekunden Dies ist jene Zeitspanne vor Ende der Motorlaufzeit in der der Antrieb im Softstoppmodus fährt. Pausezeit, einstellbar 0–99 Sekunden Nach Ablauf der eingestellten Pausezeit schließt das Tor im Automatikbetrieb selbsttätig. -
Seite 14: Funk Einlernen
Funk einlernen Mit Taste A auf Anzeige rA wählen und anschließend Taste B drücken. Anzeige zeigt nun r= und anschließend automatisch die belegten Speicherplätze an. Wird während der angezeigten Nummer die Taste D gedrückt so wird dieser Speicherplatz gelöscht. Mit Taste B gelangt man zum nächsten Untermenüpunkt. -
Seite 15: Inbetriebnahme
INBETRIEBNAHME Befehlsgeräte, Sicherheitseinrichtungen, Netzversorgung, Motor und Kondensator anschließen. ACHTUNG: wird kein Stopptaster angeschlossen Klemmen 2/8 brücken wird keine Lichtschranke angeschlossen Klemmen 3/9 brücken wird kein Einzugsschutz angeschlossen Klemmen 4/9 brücken Antrieb notentriegeln und das Tor händisch in eine halboffene Stellung bringen. Anschließend Notentriegelungs- zustand aufheben. -
Seite 16: Anschluss Der Im Set Mitgelieferten Lichtschranke (Siehe Anschlussschema)
Betriebskondensator 49001206... -
Seite 17: Maßskizze
Maßskizze Maße in mm 67.0 205.0 178.0 11.0 13,5 13.5 Maße und technische Änderungen vorbehalten ! 49001206... - Seite 18 Fax +49/86 54/5 71 96 A U T O M A T I S C H E T O R A N T R I E B E info@tousek.de Tousek Sp. z o.o. Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Wyzwolenia 27 Tel.
