3.
Steuerung

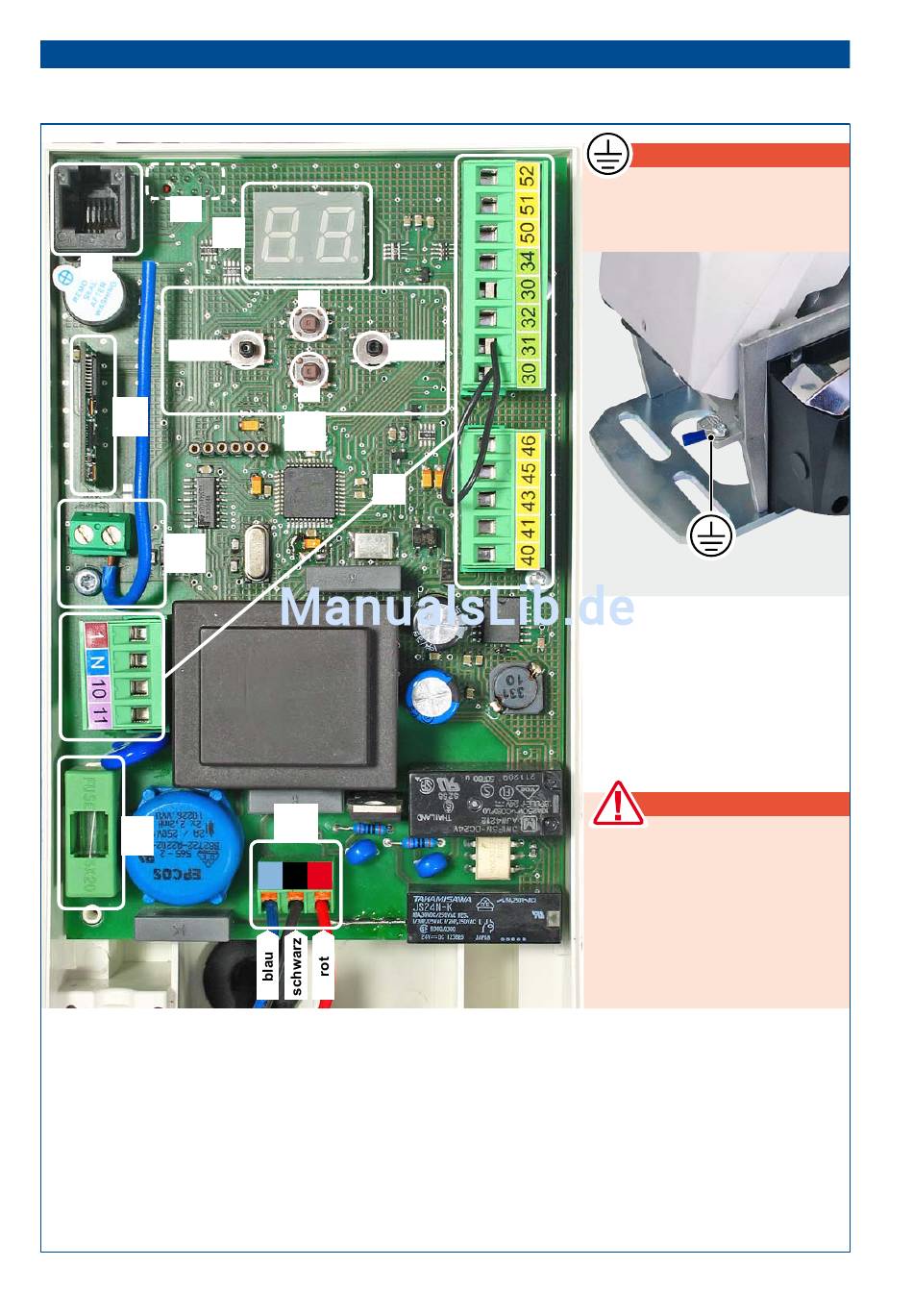

Steuerungsaufbau
S
D
ESC
FE
A
F
Steuerungskomponenten
(K)
Klemmenleisten
(KM) Motorklemmen
(FE) Integrierter Funkempfänger
(A)
Antennenanschluss
- 8 -
7S
+
–
TA
K
KM
ENTER
(D)
Displayanschluss
(S)
Sensoranschluss (auf der Rückseite)
(7S) 7-Segment Anzeige
(TA) Programmiertasten (+, -, ESC und ENTER)
(F)
Sicherung 3,15A T
Schiebetorantrieb PULL TSA
Erdung
Der Erdungsanschluss erfolgt am
Antriebsgehäuse mittels vorge-
sehener Erdungsschraube!
Erdungs-
anschluss
Achtung
Nach dem Anschluss der
Drähte sind diese mit Kabel-
bindern zu sichern (zusammen-
zubinden). Dies soll verhindern,
dass eine 230V Leitung mit einer
Niederspannungsleitung in Berüh-
rung kommt, falls sich ein Draht
aus der Klemme löst.
tousek / PULL-TSA_00 / 12. 10. 2015
